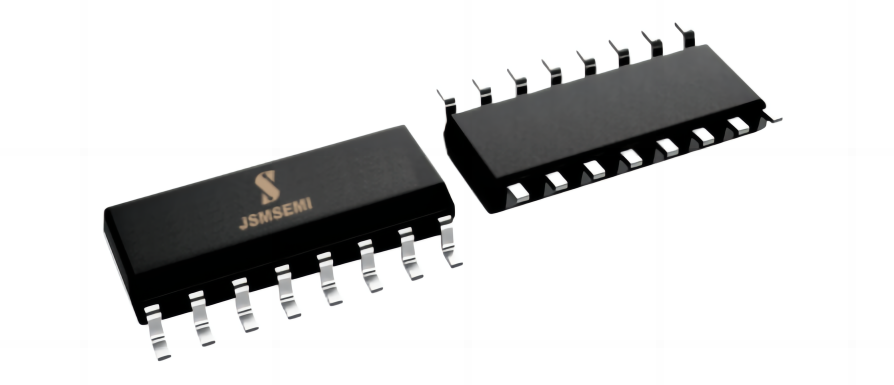

  JSM2092S是一款高压、高性能的D类音频功率放大器驱动芯片,针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器,PWM波调制电路,高、低压侧过流保护功能(针对高低压侧两个功率器件),防直通死区逻辑以及三个电压域(VAA~VSS/VCC~CO M/VB~VS),该产品采用灵活开放式的拓扑结构实现PWM调制功能。

  JSM2092S集成了启动和关断期间的“咔哒”声消除功能,用于抑制PWM信号启动和关闭期间非必要的听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。

  JSM2092S采用SO P-16封装,可以在-40℃至125℃温度范围内工作。


JSM2092STR应用领域:
家庭影院系统
立体声系统迷你组件有源扬声器系统
通用音频功率放大器


JSM2092STR性能参数介绍:

•集成模拟信号输入的D类功率放大器

•功率放大器开环增益大于60dB

•高低压侧均集成过流保护电路,并具有自恢复功能

•外置5V参考电压输出,低压侧过流保护阈值可编程

•保护信号持续时间可编程定时功能

•可编程预设死区时间以提高THD性能

•25 ns @DT端口电压>0.57V

•40 ns @0.57 V>DT端口电压>0.36V6

•5ns@0.36 V> DT端口电压>0.23V10

•5 ns @0.23 V>DT端口电压>0V

集成开启期间与关断器件的“咔哒”声消除功能

•集成多电压域欠压保护及过压钳位保护功能

•高瞬态噪声抑制能力(CMTI):>50V/ns

高达±150V的输出摆率,可实现输出功率超过500W

最大工作频率:800KHz

•宽温度范围:-40℃~125℃

开关参数:

•360ns/335ns典型传输延时

•500ns 最大过流保护延时

•250ns 最大使能控制延时

•负载输出拉电流/灌电流能力高达2A

•符合RoHS标准 SOP-16
