一、产品介绍
JSM1415/6是一款低电压功率MOSFET和IGBT同相 位栅驱动器。专有的闩锁免疫CMOS技术可以实现高 鲁棒性的单芯片集成结构。
JSM1415/6逻辑输入电平 兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输 出驱动器具有宽VCC范围、带滞后的欠压锁定和输出 电流缓冲级。可以在-40℃至125℃温度范围内工作。

二、产品特性
输入输出同/反相位
兼容 3.3 V、5V输入逻辑
工作范围:4.5V~25V
高电容负载驱动能力:
--在 1nF 负载时，开关时间<100ns
宽温度范围:-40℃C~125℃℃
欠压锁定
--欠压锁定正向阈值 4.3V
--欠压锁定负向阈值 4.1V
芯片开通/关断延时特性
-- TonToff=25ns/25ns
驱动电流能力:
--拉电流/灌电流=2A/2A

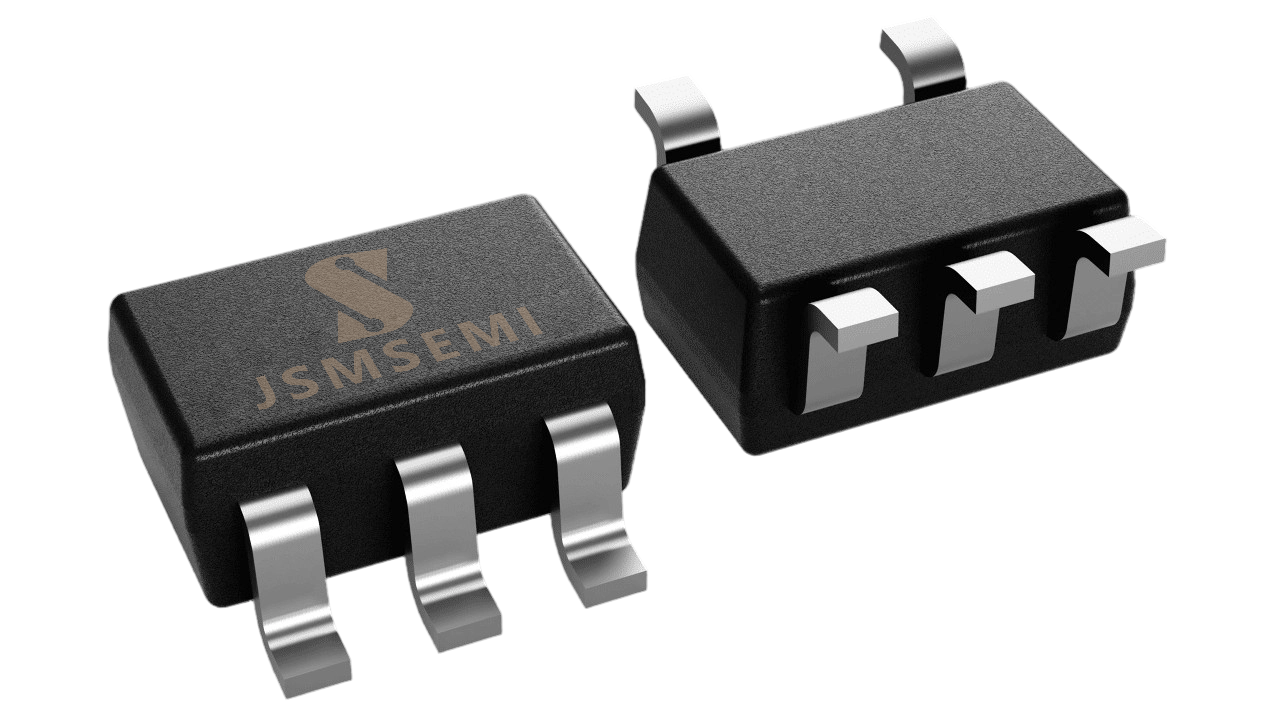

符合 RoSH 标准SOT23-5

三、应用范围
交换式电源、开关变换器
通用栅驱动器
驱动 MOSFETS 和 IGBTS

四、功能强大，应用场景广泛
JSM1415-1416 系列凭借全能表现，广泛适用于：
开关电源领域：反激 / 正激式转换器、LLC 谐振变换器等高效电源方案；
电机驱动系统：直流无刷电机（BLDC）、步进电机的栅极驱动；
工业自动化：PLC 控制器、工业逆变器的功率器件驱动；
消费电子：快充适配器、服务器电源等高性能场景。

五、引脚功能描述

六、功能框图

杰盛微JSM1415-1416 — MCP1415-1416的完美替代之选，以卓越性能和无缝兼容，让驱动设计更简单、更高效！点击分享，让更多工程师了解国产芯片新势力！
