JSM4424STR在电源设计与功率驱动领域，TC4424 作为经典的功率开关驱动器，曾是无数工程师的首选。但近年来，受供应链波动影响，TC4424 频繁出现交期延长、成本上涨等问题。如果你正在寻找一款性能更优、兼容性更强的替代方案，杰盛微推出的 JSM4424STR 双通道 4A 超高速功率开关驱动器或许能解决你的燃眉之急。本文将从技术参数、核心优势、应用场景及设计要点四个维度，为你深度解析这款 “TC4424 平替神器”。

一、产品介绍

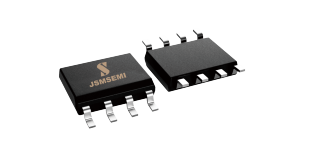

 JSM4424S是一款超高速双通道的功率开关驱动器，在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。
 JSM4424S在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力当接地引脚上出现高达5V的噪声尖峰(任一极性)时，JSM4424S不会受到损坏。
 JSM4424S可以接受高达 500mA 的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电(ESD)的全面保护。
 JSM4424S采用SOP-8封装，可以在-40℃至125℃温度范围内工作。

二、产品特性
锁存保护:可承受 0.5A反向电流
低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
两路都有独立的使能端口控制
输出峰值电流:4A
工作范围:4.5V~25V
高电容负载驱动能力:
-在 1nF 负载时，开关时间<25ns
上升/下降时间匹配
传播延时:40ns
宽温度范围:-40℃-125℃
芯片开通/关断延时特性
-Ton/Toff =70ns/70ns
符合 RoSH 标准
SOP-8

三、应用范围
交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动 MOSFETS 和 IGBTS
电机控制
脉冲发生器
电源开关
DC-DC 转换器
D 类开关放大器

四、功能强大，应用场景广泛
（一）新能源电源领域：高频化设计的最佳拍档
在 800V 车载电源、储能变流器等场景中，JSM4424STR 的超高速开关特性可大幅提升系统效率：
LLC 谐振转换器：150kHz 开关频率下，驱动 SiC MOSFET 时死区时间可缩短至 100ns，效率提升 1.2%；
D 类音频放大器：4A 峰值电流可驱动 8Ω 负载实现 100W 以上功率输出，THD+N（总谐波失真 + 噪声）低至 0.05%；
光伏微型逆变器：宽温特性（-40℃~125℃）可适应户外严苛环境，-40℃低温启动时间 < 500ms。
（二）工业自动化：抗干扰与可靠性的标杆
对于数控机床、机器人伺服系统等场景，JSM4424STR 的防护特性至关重要：
电机驱动：驱动三相 BLDC 电机时，可实现 20000rpm 高速运转，过载保护响应时间 < 10μs；
PLC 功率模块：-10V 输入逻辑保护可抵御工业现场的浪涌干扰，某汽车生产线改造中，替换后 12 个月内无故障运行；
脉冲变压器驱动：40ns 传播延时可确保脉冲宽度调制精度，在激光打标机等设备中实现 ±1μs 的脉冲控制。
（三）消费电子：小型化与高性能的平衡
在快充电源、无人机动力系统等场景中，JSM4424STR 的集成度优势显著：
PD 快充充电器：驱动 GaN 器件时，100W 方案体积可缩小至传统设计的 60%，支持 100V/2A 输出；
无人机电调：双通道独立控制可实现电机正反转快速切换，响应时间 < 500ns，续航时间延长 10%；
手持设备电源：低静态功耗（逻辑高 / 低时电源电流均为 1.5mA）适合锂电池供电场景，待机功耗降低 30%。

五、引脚功能描述

六、功能框图

从参数对标到应用落地，JSM4424STR 不仅实现了对 TC4424 的性能超越，更在供应链稳定性、成本控制等维度为工程师提供了新选择。在功率驱动领域 “高频化、集成化、智能化” 的发展趋势下，这款兼具 4A 超高速驱动能力与全维度保护的芯片，正成为电源设计、电机控制等场景的新标杆。
