在工业控制与家电驱动领域，功率栅极驱动芯片是连接控制逻辑与功率器件的 “桥梁”，其性能直接决定了系统的效率、可靠性与安全性。面对市场上 EG2131、FD2103S 等主流型号的应用痛点，杰盛微重磅推出 JSM5108G 250V1.2A 单相高同低反功率栅极驱动芯片 —— 一款集高压兼容、高速响应、高可靠性于一体的升级替代方案，为电机控制、逆变器等场景带来更优解。

一、概览
JSM5108G是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM5108G采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的 CMOS 或LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。
JSM5108G其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达250V。JSM5108G采用SOP-8封装，可以在-40℃至 125℃温度范围内工作。

二、产品特性
自举工作的浮地通道
最高工作电压为+250 V
兼容 3.3V, 5V 和 15V 输入逻辑
dVs/dt 耐受能力可达±50 V/ns
Vs 负偏压能力达-9V
栅极驱动电压从 5V到 20V
集成欠压锁定电路
-欠压锁定正向阈值 4.4V
-欠压锁定负向阅值 4.2V
防直通死区逻辑
-死区时间设定200ns
芯片传输延时特性
--开通/关断传输延时 TonToff=150ns/140ns
--延迟匹配时间 50ns
宽温度范围-40°C~125°C
输出级拉电流/灌电流能力 1.2AV1.5A
符合 RoSH 标准
SOP-8

三、应用范围
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

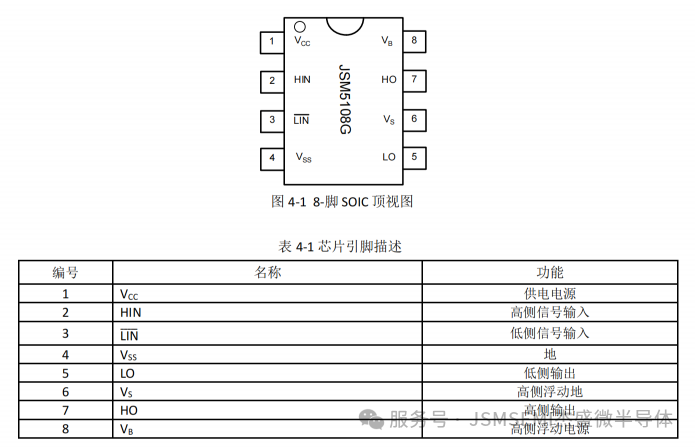

五、引脚功能描述

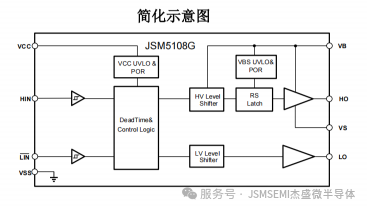

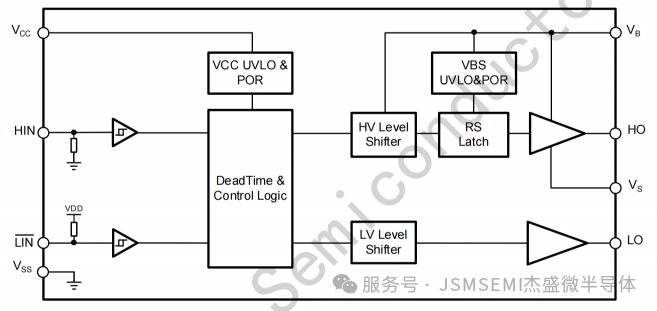

六、功能框图

从参数到体验，从实验室到生产线，JSM5108G 以 250V 高压兼容、50V/ns 抗干扰、1.5A 大电流输出等核心优势，实现了对 EG2131、FD2103S 的全面超越。对于追求更高效率、更简设计、更可靠运行的企业而言，JSM5108G 不仅是 “即插即用” 的替代方案，更是推动产品升级的关键一环。
即刻联系杰盛微，获取 JSM5108G 样品与详细技术资料，让您的驱动系统迈入高性能时代！

如需获取JSM5108G datasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com
杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
