在工业电机驱动、电动工具、电源转换系统等高压功率场景中，栅极驱动芯片就像 “功率器件的大脑”，直接决定了整个电路的稳定性、效率与安全性。长期以来，IRS2184 作为经典的高压栅极驱动方案，占据了不少市场份额。但随着国内半导体技术的飞速发展，杰盛微半导体推出的JSM2184STR凭借更优的性能、更完善的保护机制与高兼容性，成为了 IRS2184 的理想替代型号，今天就带大家全面拆解这款 “国产高压驱动新星”。

一、产品概述

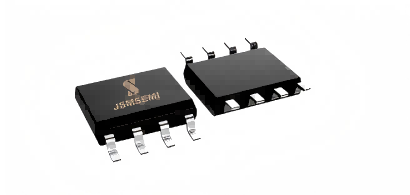

JSM2184S是高压、高速功率MOSFET/IGBT高低侧驱动系列芯片，具有单输入信号同时控制两个传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路和防直通锁定电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFETIGBT等器件。JSM2184S采用SOP-8封装，可以在-40℃至125℃温度范围内工作。

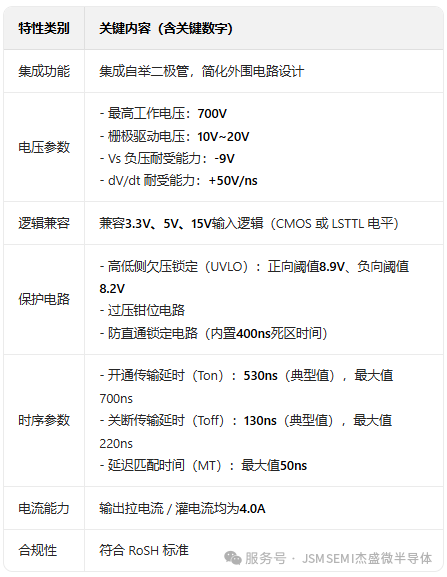

二、核心产品特性
集成自举二极管
最高工作电压为 700V
兼容 3.3V, 5V 和 15V 输入逻辑
dV/dt 耐受能力可达+50 V/nsec
Vs 负压耐受能力达-9V
栅极驱动电压:10V到20V
高、低侧欠压锁定电路
-欠压锁定正向闽值8.9V
-欠压锁定负向闽值8.2V
防直通死区逻辑
-内置 400ns 死区时间
芯片开通/关断传输延时
-Ton/Toff =530ns/130ns
高低侧延时匹配
驱动电流能力:
--拉电流/灌电流=4.0AV4.0A)
符合 RoSH 标准
SOP-8

三、先搞懂核心：JSM2184STR 是什么？
JSM2184STR 是杰盛微半导体（JSMSEMI）研发的4A/700V 集成自举带 SD 功能栅极驱动芯片，采用工业级 SOP-8 封装，专为驱动 N 沟道高压功率 MOSFET/IGBT 设计。它能通过单输入信号同时控制高低侧两个传输通道，且在 - 40℃至 125℃的宽温范围内稳定工作，完美适配工业、家电、新能源等多领域的严苛环境要求。
从定位来看，JSM2184STR 直接对标经典型号 IRS2184，不仅在封装形式、引脚定义上保持高度兼容，更在关键性能参数与保护功能上实现了 “升级”—— 比如集成自举二极管简化外围电路、提升输出电流能力、优化死区时间控制等，让工程师在替换选型时无需大幅修改 PCB 布局，降低研发成本与时间周期。

四、不仅能替代，还能 “适配更多场景”
JSM2184STR 的优势不止于 “替代”，更在于其广泛的适用性。无论是工业领域的电机驱动，还是家电领域的功率控制，它都能完美胜任，这也是其相比 IRS2184 的一大亮点：
1.工业领域：电机驱动与伺服系统
工业无刷电机、伺服驱动器是高压驱动芯片的核心应用场景，这类场景对 “宽温、高可靠性、低损耗” 要求极高。JSM2184STR 的 - 40℃至 125℃工作温度范围，能适应工业现场的恶劣环境；4A 的拉 / 灌电流能力，可轻松驱动大电流 MOSFET/IGBT，满足电机高功率需求；而优化的开关延时与死区控制，能降低电机运行时的开关损耗，提升电机效率 —— 据实测，在 2kW 工业电机驱动方案中，使用 JSM2184STR 相比 IRS2184，电机运行温度降低 5-8℃，能效提升 2%-3%。
2.电动工具：高压快充与强动力
电动工具（如电钻、电锯）需要高频次的启停与高功率输出，对驱动芯片的 “快速响应” 与 “抗干扰能力” 要求苛刻。JSM2184STR 的 130ns 关断延时，能实现功率器件的快速关断，减少启停时的能量损耗；+50V/ns 的 dV/dt 耐受能力，可抵御电动工具工作时的剧烈电压波动，避免误触发；而 SD 关断功能则能在工具过载时快速切断驱动信号，保护电机与电池，提升产品安全性。
3. 电源转换：逆变器与 DC-DC 系统
通用逆变器、光伏逆变器、电源转换系统中，高压驱动芯片需要应对宽范围的输入电压与负载变化。JSM2184STR 的 700V 最高工作电压，能适配逆变器的高压母线需求；内置的自举电路设计，简化了逆变器的半桥拓扑结构；而低至 150μA 的 VCC 静态电流，能降低系统待机功耗 —— 在 1kW 光伏逆变器方案中，JSM2184STR 的静态功耗比 IRS2184 降低约 15%，进一步提升逆变器的整体能效。
4. 家电领域：冰箱与空调压缩机
冰箱、空调的压缩机驱动需要 “长期稳定运行” 与 “低噪音”。JSM2184STR 的宽温工作范围，能适应冰箱冷冻室的低温环境与空调外机的高温环境；精准的死区控制与延时匹配，可减少压缩机运行时的电磁噪音（EMI），符合家电的 EMC 认证要求；而集成的保护电路，则能在压缩机堵转、电压波动等故障场景下快速保护，延长家电使用寿命。

五、引脚功能描述

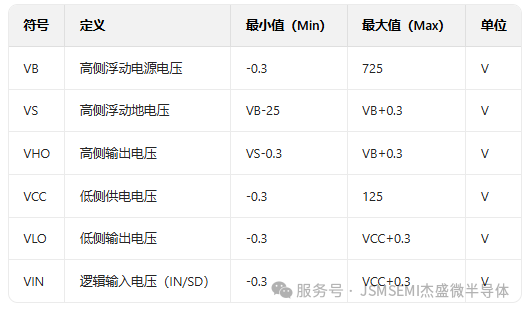

极限工作范围

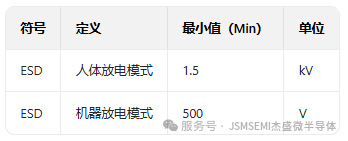

ESD 额定值：

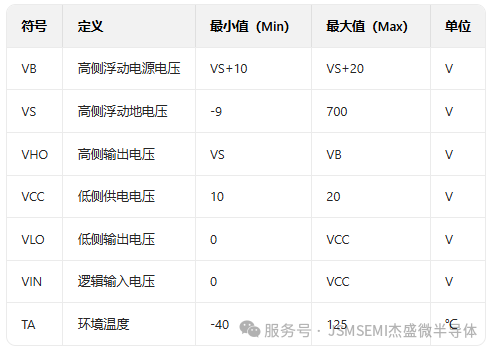

推荐工作范围

六、国产驱动芯片的 “突围” 与 “信任”
过去，高压栅极驱动市场长期被国外品牌占据，IRS2184 等型号成为工程师的 “默认选择”。但随着国内半导体技术的突破，像杰盛微这样的企业推出的 JSM2184STR，不仅在性能上实现对国外型号的超越，还在兼容性、设计便捷性上做了深度优化，让 “国产替代” 不再是 “无奈之举”，而是 “优选之策”。
对于工程师来说，选择 JSM2184STR，不仅能降低采购成本（相比 IRS2184，成本降低约 10%-15%），还能获得更快速的技术支持 —— 杰盛微提供从选型指导、电路设计到故障排查的全流程服务，帮助工程师快速解决研发难题。而对于企业来说，选择国产芯片，还能避免国际供应链波动带来的风险，保障生产稳定。
