在电机控制、空调洗衣机变频驱动、通用逆变器等领域，高压高低侧栅极驱动芯片是核心元器件之一 —— 而 IRS2101 作为经典进口型号，长期占据市场主流。但近年来，受供应链波动、进口周期长、成本居高不下等问题影响，不少企业开始寻找性能匹配、供货稳定的国产替代方案。今天要给大家推荐的，正是杰盛微推出的 JSM2101STR：一款 700V 单相高低侧同相栅极驱动芯片，不仅能无缝替代 IRS2101，更在可靠性与适配性上展现出国产芯片的硬实力。

一、产品概述

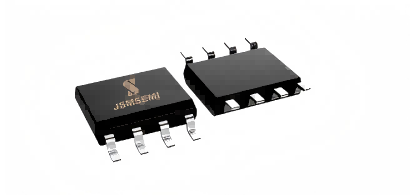

JSM2101S是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM2101S采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS 或 LSTTL逻辑输出电平。JSM2101S其浮动通道可用于驱动高压侧 N沟道功率 MOSFET，浮地通道最高工作电压可达 700V。JSM2101S采用 SOP-8封装，可以在-40℃至 125℃温度范围内工作。

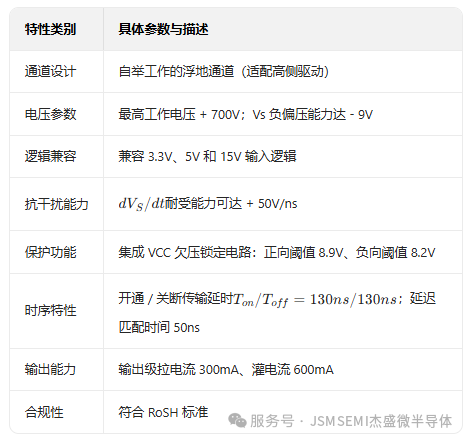

二、核心产品特性
自举工作的浮地通道
最高工作电压为+700V
兼容 3.3V, 5V和 15V 输入逻辑
dVs/dt 耐受能力可达+50 V/ns
Vs 负偏压能力达-9V
集成 VCC 欠压锁定电路
-欠压锁定正向闽值 8.9V
-欠压锁定负向闽值8.2V
芯片传输延时特性
--开通/关断传输延时 Ton/Toff=130ns/130ns
--延迟匹配时间 50ns
宽温度范围-40°C~125°C
输出级拉电流/灌电流能力 300mAV/600mA
符合 RoSH 标准
SOP-8

三、核心性能看齐甚至超越，应用无压力
替代芯片的核心竞争力，终究要靠性能说话。JSM2101STR 在关键参数上不仅完全覆盖 IRS2101 的应用需求，部分指标还实现了升级，让系统稳定性更上一层楼。
首先是高压耐受能力。JSM2101STR 的浮地通道最高工作电压可达 700V，与 IRS2101 的高压规格匹配，能轻松应对空调压缩机、逆变器等场景下的高压工况；同时，它的 Vs 负偏压能力达 - 9V，还能承受 VSS-50V 的瞬态负电压冲击（脉冲宽度 50ns），即使在电机启动、负载突变等电压波动剧烈的场景下，也能避免芯片因反向电压损坏。
其次是抗干扰与时序性能。芯片的 dV/dt 耐受能力高达 50V/ns，能有效抵御高压环境下的电压突变干扰，减少误触发风险；开通 / 关断传输延时（Ton/Toff）均为 130ns，延迟匹配时间仅 50ns，时序同步性优异 —— 这意味着替换后，电机转速控制精度、逆变器输出波形质量不会受任何影响，甚至在高频工况下的响应速度更有保障。
此外，JSM2101STR 的驱动能力与逻辑兼容性也十分出色。它的输出级拉电流达 300mA、灌电流达 600mA，能稳定驱动各类高压 N 沟道功率 MOSFET，无需额外增加驱动放大电路；逻辑输入电平兼容 3.3V、5V、15V 的 CMOS 或 LSTTL 信号，无论是老旧系统的 5V 控制板，还是新设计的 3.3V 低功耗系统，都能直接适配，兼容性远超部分仅支持单一电平的驱动芯片。

四、应用范围
电机控制
家电领域：空调、洗衣机
逆变器领域：通用逆变器、逆变器驱动
IRS2101 的应用场景有多广，JSM2101STR 的适配范围就有多全。根据杰盛微的官方资料，这款芯片可完美覆盖电机控制、空调 / 洗衣机、通用逆变器、逆变器驱动四大核心领域，几乎与 IRS2101 的应用版图完全重合。
以家电行业为例，空调的变频压缩机、洗衣机的滚筒驱动电机，都需要高压驱动芯片实现精准调速。JSM2101STR 的宽温工作范围（-40℃~125℃）能适应家电从北方严寒到南方酷暑的使用环境，即使在空调外机暴晒、洗衣机长期潮湿的工况下，也能稳定运行；同时，它集成了 VCC 欠压锁定电路（正向阈值 8.9V，负向阈值 8.2V），能在供电电压波动时自动切断驱动信号，保护功率器件不被过流损坏 —— 这对家电产品的安全性与寿命至关重要。
在工业领域的通用逆变器中，JSM2101STR 的 700V 高压能力与 50V/ns 的 dV/dt 耐受能力更是发挥了关键作用。逆变器在转换直流与交流电能时，容易产生高频电压尖峰，而芯片的抗干扰性能能有效抑制这些尖峰，避免驱动信号失真；此外，芯片的静态功耗控制优异，VCC 静态电流仅 120μA（典型值），VB 静态电流仅 50μA（典型值），能减少逆变器的待机功耗，符合工业设备的节能需求。

五、引脚功能描述

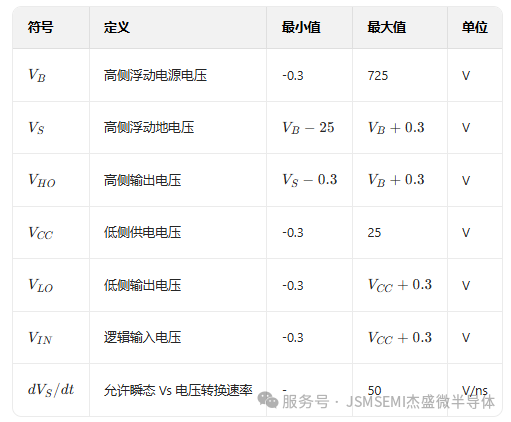

极限工作范围

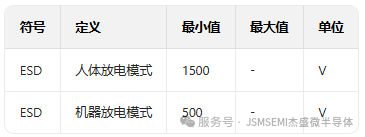

ESD额定值

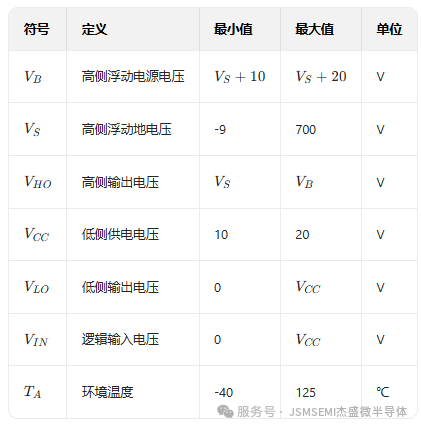

推荐工作范围

六、可靠性拉满，宽温 + 保护 + 合规一应俱全
工业与家电产品对芯片的可靠性要求极高，JSM2101STR 在这方面做足了功课，从环境适应到安全保护，再到合规认证，每一项都经得起考验。
环境适应性上，除了 - 40℃~125℃的宽工作温度范围，芯片的存储温度还能达到 - 55℃~150℃，即使在运输、仓储过程中遭遇极端温度，也不会影响性能；热阻（RthJA）为 200℃/W，散热性能优异，长期高负载工作时也能有效控制结温（最高 150℃），避免因过热导致的性能衰减。
安全保护上，除了前文提到的欠压锁定电路，JSM2101STR 还具备出色的 ESD 防护能力：人体放电模式（HBM）下耐受电压达 1500V，机器放电模式（MM）下达 500V，远超行业基础标准，能有效抵御生产、安装过程中的静电干扰，降低不良率。
合规性上，芯片完全符合 RoSH 标准，不含铅、汞等有害物质，能满足全球主流市场的环保要求 —— 无论是出口欧洲的家电产品，还是国内的工业设备，都无需担心合规性问题，为企业省去了额外的认证成本。
从 JSM2101STR 的表现来看，国产高压驱动芯片早已不是 “勉强能用” 的水平，而是在性能、可靠性、供应链上实现了 “全方位看齐，部分超越”。对还在为 IRS2101 的供货、成本、技术支持烦恼的企业来说，这款芯片不仅是 “替代方案”，更是优化产品性能、保障供应链稳定的 “升级选择”。
