在电子设备的 “心脏”—— 电源管理系统中，一款稳定、高效的稳压器，往往是决定设备性能与寿命的关键。无论是电脑主板的精准供电，还是 LCD 显示器的无闪烁运行，亦或是 DVD 解码板的稳定输出，都离不开核心稳压器的 “保驾护航”。今天，杰盛微（JSMSEMI）就为大家带来一款专为高性价比电源设计打造的明星产品 ——AMS1117-1.2V 800mA 双极型线性稳压器，用硬核参数与灵活设计，解决你的电源管理痛点。

一、产品基础描述

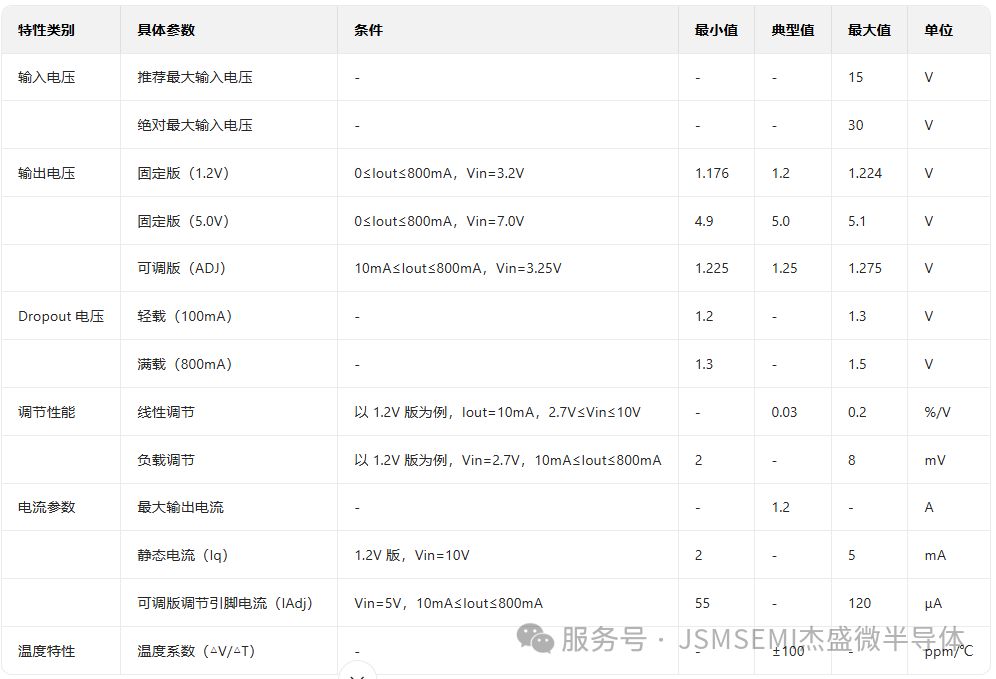

      AMS1117-1.2V 是 JSMSEMI 推出的800mA 双极型线性稳压器，属于低 dropout（LDO）三端稳压器系列，核心参数包括：最大输出电流1.2A、推荐输入电压最高15V（绝对最大 30V）、800mA 负载下 dropout 电压1.3V、输出电压精度2%（可定制 1%），且集成热关断功能；系列分固定输出（1.2V、1.8V 等 6 种）和可调输出（1.25-12V，需 2 个外部电阻）版本，静态电流仅2mA（典型值）；提供 SOT-223、TO-252、SOT-89 三种封装，适用于电脑主板、LCD 设备、DVD 解码板等电源管理场景，工作环境温度为 -20℃~85℃。

二、核心特性

三、版本分类与应用电路设计

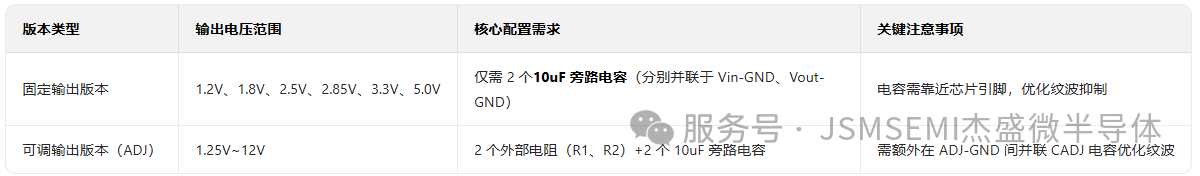

1.版本对比

2.可调版本关键设计公式
输出电压计算：核心公式为 Vout = 1.25×(1 + R2/R1) + IAdj×R2简化说明：因 IAdj（约 50μA）远小于 R1 支路电流（2~10mA），可忽略 IAdj×R2 项，简化为 Vout≈1.25×(1 + R2/R1)
电阻 R1 选型限制：
满足最小负载电流（>10mA）：推荐 R1≤125Ω
保证芯片稳定性（负载电流≥2mA）：R1 最大不超过625Ω
纹波优化（CADJ 电容）：需满足阻抗 < R1，公式为 1/(2π×f_ripple×CADJ) < R1（f_ripple 为输入纹波频率）

四、为什么选择 AMS1117-1.2V？三大核心优势直击行业痛点
在选择稳压器时，工程师最关心什么？无非是低功耗、高稳定性、易集成—— 而这正是 AMS1117-1.2V 的核心竞争力。
1. 超低静态电流，为设备 “省电” 到底
对于需要长期待机的设备（如 ADSL 调制解调器、智能监控），静态电流的大小直接影响待机功耗。AMS1117-1.2V 的典型静态电流仅2mA，远低于行业内同类产品的 5mA 水平。这意味着，即使设备处于待机状态，也能最大限度减少电量消耗，尤其适合电池供电或对功耗敏感的场景。
2. 热关断 + 高精度，双重保障电源安全
电源系统最怕 “过热失控” 和 “电压漂移”。AMS1117-1.2V 内置热关断功能，当芯片结温超过 140℃时，会自动触发保护机制，切断过载电流，避免芯片烧毁或损坏周边元件，为电源系统筑起 “防火墙”。
同时，通过精密的 trimming 工艺，AMS1117-1.2V 的输出电压精度可达2%，若有更高需求，杰盛微还支持1% 精度定制—— 无论是对电压要求严苛的显卡，还是需要稳定供电的工业控制模块，都能精准匹配。
3. 多封装 + 宽温域，适配复杂应用环境

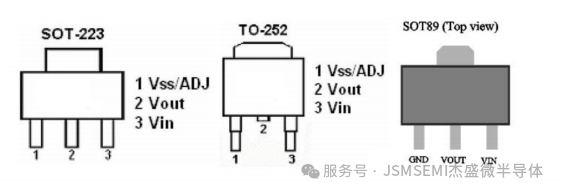

不同设备的 PCB 布局空间差异极大，AMS1117-1.2V 提供SOT-223、TO-252、SOT-89三种封装可选：
若追求小体积：SOT-89 封装（尺寸仅 4.4-4.6mm×2.3-2.6mm）适合高密度布局；
若侧重散热：TO-252 封装热阻低至 12.5℃/W，能应对大电流下的散热需求；
若平衡体积与散热：SOT-223 封装（热阻 20℃/W）是多数消费电子的首选。
此外，芯片的工作环境温度覆盖 **-20℃~85℃**，从寒冷的户外设备到高温的工业机箱，都能稳定运行，适应性极强。

五、JSM11P20：三大核心特性，直击电源设计痛点
作为杰盛微针对中高压电源场景研发的关键器件，JSM11P20 从设计源头就聚焦工程师的核心需求，每一项特性都经过实际应用验证:
1. 快速开关特性，降低高频损耗
在开关模式电源（SMPS）等高频应用中，MOSFET 的开关速度直接影响切换损耗 —— 开关延迟越长、上升 / 下降时间越久，能量损耗越大，电源效率越低。JSM11P20 通过优化栅极结构与沟道设计，实现了极快的开关响应：在 VDD=-160V、ID=-13.5A、RG=25Ω 的测试条件下，其开通延迟时间（td (on)）仅 28~56ns，关断延迟时间（td (off)）为 260~520ns，关断下降时间（tf）低至 120~240ns。
对比传统器件，这种快速开关能力可将高频场景下的开关损耗降低 15%~20%，尤其适合 100kHz 以上的 SMPS 设计，助力电源系统效率突破 95%。
2. 100% 雪崩测试验证，可靠性拉满
电源系统在负载突变、电网波动时，易出现电压尖峰导致 MOSFET 进入雪崩击穿状态，若器件雪崩耐受能力不足，极易烧毁。JSM11P20 对此做了极致优化：不仅单脉冲雪崩能量（E_AS）达到 165mJ，更通过了 100% 雪崩测试验证，确保每一颗器件在雪崩场景下都能稳定工作。
此外，其雪崩电流（I_AS）与连续漏极电流（I_D）一致，均为 - 11A，意味着即使在雪崩状态下，器件也能承受额定电流冲击，大幅降低电源系统的故障率 —— 这一点远超未经过 100% 雪崩测试的常规器件，为工业级电源的长寿命运行提供保障。
3. 改进 dv/dt 能力，适应复杂电压环境
在 PFC 功率校正、UPS 电源切换等场景中，电压变化率（dv/dt）较高，若 MOSFET 的 dv/dt 耐受能力不足，易出现栅极氧化层击穿、寄生振荡等问题。JSM11P20 通过特殊的栅极氧化层工艺与封装设计，显著提升了 dv/dt 能力，可稳定适应 500V/μs 以上的电压变化。
这一特性让 JSM11P20 在电网电压波动频繁的工业场景中表现出色，无需额外增加电压钳位电路，简化了电源设计的同时降低了成本。

六、应用场景：从消费电子到工业设备，全面覆盖
凭借出色的性能，AMS1117-1.2V 已成为多领域电源设计的 “优选方案”，具体可应用于：
1.消费电子：为日常设备提供稳定动力
电脑主板 / 显卡：作为辅助电源稳压器，为 CPU 供电模块、显存芯片提供精准电压，避免因电压波动导致的蓝屏、游戏卡顿；
LCD 显示器 / LCD TV：为背光驱动电路、信号处理芯片供电，减少屏幕闪烁、色彩失真，提升观看体验；
DVD 解码板：保障解码芯片在读取光盘时的稳定供电，避免因供电不稳导致的卡顿、读碟失败。
2. 通信与工业：适应复杂环境的可靠选择
ADSL 调制解调器：长期待机场景下，低静态电流特性大幅降低功耗，同时宽温域设计适配不同地区的户外机柜环境；
开关电源后置稳压器：配合开关电源使用，进一步优化输出电压的纹波与精度，为工业控制模块、传感器提供 “洁净” 电源。

七、杰盛微：以技术为基，守护每一份电源稳定
作为专注于半导体领域的企业，杰盛微（JSMSEMI）始终以 “高可靠性、高性价比” 为产品核心，AMS1117-1.2V 系列正是这一理念的体现 —— 从参数优化到工艺控制，从标准化产品到定制化服务，每一步都致力于为客户提供更优的电源解决方案。
如果您在 AMS1117-1.2V 的选型、设计或应用中遇到问题，欢迎访问杰盛微官网（www.jsmsemi.com）查看完整 datasheet，或联系我们的技术工程师获取一对一支持。
电源稳定，设备才能更可靠；选择杰盛微，让每一次供电都 “精准无误”。
