在电子设备的 “心脏” 地带 —— 电源管理系统中，一款稳定、高效的线性稳压器，往往是决定设备性能与寿命的关键。无论是电脑主板的核心供电、LCD 显示器的画面稳定，还是 ADSL 调制解调器的持续运行，都离不开可靠的电压调节支持。今天，我们要为大家重磅介绍杰盛微旗下的明星产品 ——AMS1117-ADJ-JSM 800mA 双极型线性稳压器，这款专为高要求电源场景设计的器件，凭借低功耗、高精度、多适配的核心优势，已成为众多电子工程师的 “心头好”。

一、产品基础描述
      AMS1117-ADJ-JSM 是800mA 双极型线性稳压器，属于低压差三端稳压器系列（800mA 负载下低压差 1.3V），关键参数包括：最大输入电压 15V（绝对最大 30V），可调版输出电压 1.25-12V（固定版含 1.2V/1.8V/2.5V 等），静态电流 2mA（典型值，低于竞品 5mA），线路调整率 0.03%/V（典型）、负载调整率 0.2%/A（典型），具备热关断功能及2% 输出电压精度（可定制 1%）；提供SOT-223、TO-252、SOT-89 三种封装，应用于电脑主板、LCD 设备、ADSL 调制解调器等，需注意散热设计（SOT-223 热阻 20℃/W，PCB 铜面积影响总热阻） 以避免结温超标。

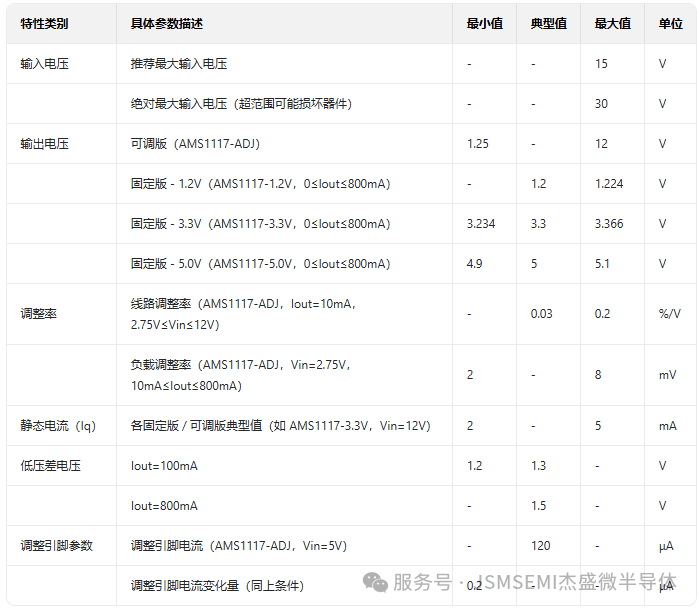

二、核心电气特性（TA=25℃，除非特别说明）

三、封装类型与热特性

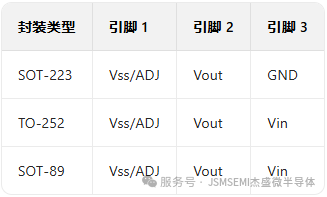

1.封装种类与引脚配置
提供三种功率封装，顶视引脚定义如下：

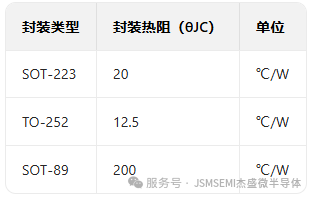

2.热阻参数（θJC）
热阻直接影响散热效率，不同封装差异显著：

3.散热设计要求
PCB 铜面积是总热阻的关键影响因素：5cm×5cm 双面板的热阻约 30℃，总热阻 = 封装热阻 + PCB 热阻；
无良好散热铜面积时，总热阻可达 120℃，此时芯片允许功耗 < 1W，且结温易超推荐上限 125℃，导致寿命无法保证。

四、工作条件与环境限制

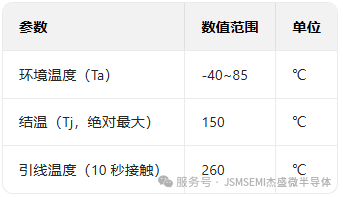

1.绝对最大额定值（超出可能损坏器件或影响可靠性）

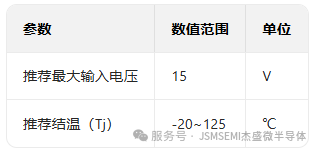

2.推荐工作条件（保障稳定运行）

五、核心优势：三大亮点，重新定义线性稳压器性能
作为低压差三端稳压器家族的佼佼者，AMS1117-ADJ-JSM 从设计源头就聚焦 “稳定” 与 “高效” 两大核心需求，其三大核心优势更是直击行业痛点：
1. 超低静态电流，节能属性拉满
在待机或轻负载场景下，稳压器的静态电流直接影响设备的整体功耗。杰盛微 AMS1117-ADJ-JSM 将典型静态电流控制在2mA，而市面上同类竞品的静态电流普遍在 5mA 左右 —— 这意味着，仅静态功耗一项，AMS1117-ADJ-JSM 就能为设备节省近 60% 的待机能耗。无论是需要长期待机的 LCD 电视，还是对功耗敏感的 ADSL 调制解调器，这款稳压器都能有效延长设备续航（或降低整机功耗），助力产品符合绿色节能标准。
2. 高精度 + 热关断，双重保障供电稳定
电源稳定性是电子设备的 “生命线”，AMS1117-ADJ-JSM 通过两项关键设计筑牢这道防线：
高精度输出：采用精密微调技术，将输出电压精度严格控制在2% 以内，若客户有更高需求，还可定制 1% 精度版本 —— 这意味着，即使输入电压或负载电流轻微波动，输出电压的偏差也能忽略不计，完美适配显卡、主板等对电压精度要求极高的场景。
热关断保护：内置热关断功能，当芯片温度过高时（如负载电流过大、散热不足），会自动触发保护机制，避免芯片烧毁或性能衰减，同时保障整个电源系统的稳定性。对于长时间高负载运行的设备（如 DVD 解码板、开关电源后置稳压器），这项功能相当于给电源系统上了 “双保险”。
3. 宽压可调 + 高输出电流，适配性拉满
AMS1117-ADJ-JSM 不仅支持固定电压输出（1.2V/1.8V/2.5V/2.85V/3.3V/5.0V），其可调版本更能通过仅需两个外部电阻，实现1.25V~12V 的宽范围输出电压调节—— 无论是需要低电压供电的传感器，还是需中高压驱动的外围电路，工程师无需更换器件，只需调整电阻参数即可满足需求，大大简化了电路设计流程。同时，这款稳压器的最大输出电流可达 1.2A（额定 800mA），能轻松应对多数中小功率电子设备的供电需求，从 LCD 显示器的背光驱动到主板的辅助供电，都能稳定承载。

六、多场景适配：从消费电子到工业设备，全领域覆盖
凭借出色的性能与灵活性，AMS1117-ADJ-JSM 已广泛应用于各类电子设备，成为电源设计中的 “多面手”：
1. 计算机领域：主板与显卡的 “供电管家”
电脑主板的 CPU、内存，显卡的 GPU 核心，都需要稳定的低压供电。AMS1117-ADJ-JSM 的高精度（2% 精度）与低调整率，能为这些核心部件提供 “零波动” 的电压支持，减少因供电不稳导致的蓝屏、死机问题；同时，其 1.2A 的最大输出电流，可轻松承载显卡高负载运行时的电流需求。
2. 显示设备：LCD 显示器 / TV 的 “画面稳定器”
LCD 显示器的背光模块、驱动板，对电源稳定性极为敏感 —— 电压微小波动就可能导致背光亮度变化或画面偏色。AMS1117-ADJ-JSM 的低线路调整率与负载调整率，能确保输出电压始终稳定，搭配其 2mA 的低静态电流，还能降低显示器待机时的功耗，符合节能认证要求（如能效等级 1 级）。
3. 通信与多媒体：ADSL 调制解调器、DVD 解码板的 “续航保障”
ADSL 调制解调器需要 24 小时不间断运行，对稳压器的可靠性与低功耗要求极高。AMS1117-ADJ-JSM 的热关断功能可避免长时间运行导致的芯片过热，2mA 静态电流则能减少待机能耗；而在 DVD 解码板中，其宽压可调特性（1.25~12V）可同时为解码芯片、音频模块提供适配电压，简化电路设计。
4. 电源系统：开关电源的 “后置稳压器”
许多开关电源的输出电压存在小幅波动，需后置稳压器进一步 “校准”。AMS1117-ADJ-JSM 的高精度与低压差特性，能将开关电源的输出电压稳定在目标值，同时减少额外的功率损耗，提升整个电源系统的效率。

七、选型与订购：简单便捷，支持定制
为了让客户快速找到适配型号，杰盛微提供了清晰的选型规则与订购信息：
1. 选型表：一眼锁定所需型号
AMS1117-ADJ-JSM 的型号标记为 “1117 XXYYWW”，其中 “XX” 代表输出电压：
XX=12→1.2V，XX=18→1.8V，XX=25→2.5V，XX=28→2.85V，XX=33→3.3V，XX=50→5.0V；
XX=AD→可调版（1.25~12V）。例如，“1117 AD0824” 代表可调版，工程师可根据所需电压快速选型。
2. 定制服务：满足特殊需求
若标准参数无法满足需求（如 1% 输出电压精度、特殊封装），杰盛微可提供定制化服务，从参数调整到封装适配，全方位匹配客户的个性化设计需求。同时，产品符合 RoHS 标准，采用无铅工艺，满足全球环保要求。
选择杰盛微，选择可靠电源解决方案
在电子产业快速迭代的今天，电源管理的 “稳定性” 与 “高效性” 愈发重要。杰盛微 AMS1117-ADJ-JSM 线性稳压器，以低静态电流、高精度、多场景适配的核心优势，为各类电子设备提供了可靠的供电保障，无论是消费电子、通信设备还是工业系统，都能轻松胜任。
如果您正在为电源设计选型发愁，或是需要定制化的稳压器解决方案，欢迎关注杰盛微官方公众号，回复 “AMS1117” 获取完整技术文档，或联系我们的工程师团队 —— 杰盛微，始终以专业的半导体技术，助力您的产品创新与升级！
