SC3D15065A-JSM 碳化硅肖特基二极管
发布日期:2025-11-27 18:00:00

在新能源革命与工业智能化浪潮的推动下,电力电子器件正迎来 “硅基” 向 “碳化硅(SiC)基” 的历史性跨越。作为碳化硅领域的创新先锋,杰盛微半导体重磅推出SC3D15065A 碳化硅肖特基二极管,凭借零恢复损耗、高耐温、高可靠性等核心优势,完美对标经典型号 C3D12065A,为开关电源、光伏逆变、电机驱动等领域带来性能跃迁,重新定义中高压碳化硅器件的品质标杆。



一、产品基础描述
     JSMSEMI 杰盛微半导体的 SC3D15065A-JSM 是一款采用 TO-220-2 封装 的碳化硅肖特基二极管,核心优势为 零反向恢复电流、零正向恢复电压 等,最高耐压 650V、最大正向电流 15A(Tc≤149℃)、工作结温达 175℃,适用于开关模式电源、功率因数校正等场景,相关信息需以交付规格书为准。


二、核心特性与优势
核心特性
零反向恢复电流(Zero Reverse Recovery Current)
零正向恢复电压(Zero Forward Recovery Voltage)
正向电压(VF)具有正温度系数
开关特性不受温度影响(Temperature-independent Switching)
最高工作结温 175℃
核心优势
可用单极型器件替代双极型器件(Replace Bipolar with Unipolar Device)
减小散热片尺寸(Reduction of Heat Sink Size)
器件并联无热失控风险(Parallel Devices Without Thermal Runaway)
几乎无开关损耗(Essentially No Switching Losses)


三、关键电气与热学参数(TC=25℃ 除非另有说明)

(1)最大额定值

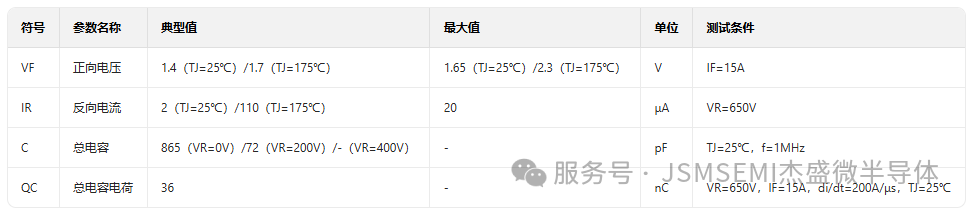

(2)电特性(部分核心参数)


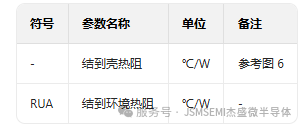

(3)热学特性


四、产品核心:为什么选择 SC3D15065A
杰盛微 SC3D15065A 是一款专为高要求电力电子应用打造的碳化硅肖特基二极管,采用标准化 TO-220-2 封装,兼具性能突破与工程适配性,从设计源头解决传统器件损耗高、稳定性差、适配性局限等痛点。
1. 五大核心特性,解锁性能上限
零反向恢复电流:彻底消除开关过程中的恢复损耗,开关速度远超传统硅基二极管,大幅提升系统效率;
零正向恢复电压:导通瞬间无电压尖峰,降低电路应力,延长器件与系统使用寿命;
正向电压正温度系数:多器件并联时电流自动均衡,从根本上杜绝热失控风险,适配大功率场景;
温度无关开关特性:-40℃~175℃宽温范围内开关性能保持一致,无惧极端工况挑战;
175℃高温工作结温:远超硅基器件极限,满足工业级、汽车级高可靠性要求。
2. 对标 C3D12065A,性能全面升级
作为 C3D12065A 的强力对标产品,SC3D15065A 在关键参数上实现精准匹配与超越:
电压等级持平:重复峰值反向电压、浪涌峰值反向电压及直流阻断电压均达 650V,适配中高压应用场景;
电流承载更强:壳温≤135℃时正向电流达 18A,壳温≤149℃时仍保持 15A 稳定输出,功率余量更充足;
损耗控制更优:零恢复损耗特性 + 低正向压降(25℃/15A 时典型值 1.4V),系统能效比显著提升;
高温稳定性更佳:175℃结温下反向电流仅 110μA,远优于行业平均水平,高温工况下可靠性拉满。


五、应用场景:全领域覆盖,赋能产业升级
凭借优异的综合性能,SC3D15065A 可无缝适配多个高价值应用场景,成为电力电子系统的 “核心动力单元”,对标 C3D12065A 实现更广泛的场景覆盖与性能提升。
1. 开关模式电源(SMPS)
零开关损耗特性大幅提升电源转换效率,配合宽温度适应范围,助力打造高功率密度、低发热的电源产品,适用于服务器电源、工业电源等领域。
2. 功率因数校正(PFC)
快速开关响应与低正向压降的组合,有效降低 PFC 电路损耗,提升功率因数,满足新能源设备、家电等产品的能效标准要求。
3. 新能源发电领域
在光伏逆变器、风电站中,650V 高耐压与 175℃高温耐受能力,可应对户外极端环境与频繁开关工况,提升发电系统的可靠性与发电效率。
4. 电机驱动系统
稳定的电流承载能力与零恢复损耗特性,降低电机驱动电路的开关应力与能耗,提升电机控制精度,适用于工业电机、新能源汽车驱动等场景。



杰盛微品质:技术创新,靠谱之选
SC3D15065A 的成功推出,是杰盛微 “技术创新、品质至上” 核心价值观的生动体现。作为专注于碳化硅半导体领域的高新技术企业,杰盛微在材料研发、芯片设计、封装测试等全产业链环节拥有深厚积累。
1. 产品核心价值
单极型器件替代双极型器件,简化电路设计,降低系统复杂度;
几乎无开关损耗 + 低导通损耗,助力客户产品突破能效瓶颈;
多器件并联无热失控风险,为大功率系统设计提供更多可能;
标准化封装与严苛质量管控,确保批量应用的一致性与可靠性。


化硅时代,选择比努力更重要
在碳化硅器件逐步成为高端电力电子应用标配的今天,杰盛微 SC3D15065A 以对标 C3D12065A 的精准定位、全面超越的性能表现、广泛适配的应用场景,为客户提供了高性价比的优质选择。无论是追求更高能效、更小体积,还是更严苛的可靠性要求,SC3D15065A 都能完美胜任,成为推动产业升级的核心动力。
未来,杰盛微将持续深耕碳化硅技术研发,推出更多创新产品,以技术实力赋能新能源、工业控制、汽车电子等领域的高质量发展。选择杰盛微 SC3D15065A,就是选择高效、可靠、创新的碳化硅解决方案,与行业先锋共同拥抱电力电子的黄金时代!
