在消费电子、工业控制、物联网设备爆发式增长的当下，霍尔传感器作为磁控检测的 “核心神经”，其性能优劣直接决定终端产品的可靠性、续航能力与用户体验。从笔记本电脑的开盖唤醒、智能门锁的磁控解锁，到工业设备的精准限位、仪器仪表的信号触发，霍尔芯片的应用场景早已渗透到生产生活的方方面面。

      面对市场对高性价比、高性能霍尔传感器的迫切需求，深耕半导体领域多年的杰盛微半导体，重磅推出JSM473 微功耗高灵敏度全极性霍尔开关芯片。这款产品不仅在核心性能上精准对标行业经典型号 MT8631，更凭借本土化研发优势实现了兼容性、稳定性与成本控制的三重突破，为广大工程师与企业提供了更具竞争力的国产替代方案。今天，我们就来全方位拆解这款 “实力出圈” 的霍尔芯片！

一、参数硬碰硬：核心性能与 MT8631 旗鼓相当

一款霍尔芯片的核心竞争力，终究要回归到参数表现上。杰盛微 JSM473 在设计之初便以 MT8631 为基准，在关键参数上实现精准对标，同时针对实际应用痛点进行优化升级，让性能更贴合市场需求。
1. 宽电压 + 强耐受，适配多场景供电
供电稳定性是芯片可靠工作的基础。JSM473 与 MT8631 一致，支持2.2V~5.5V 宽电压输入，完美兼容锂电池、USB 5V、线性稳压电源等主流供电方式，无需额外设计电压转换电路，极大简化了系统方案。更值得关注的是，JSM473 的绝对最大电源电压可达 6V，反向电压耐受值为 - 0.3V，相比 MT8631 的极限供电能力更具冗余量，在工业设备等电压波动较大的场景中，能有效避免电压冲击导致的芯片损坏，可靠性更胜一筹。
2. 高灵敏度 + 全极性，检测精准无死角
灵敏度是霍尔传感器的 “核心技能”。JSM473 的工作点（Bop）为 ±35Gs，释放点（Brp）为 ±20Gs，回差（Bhys）计算可得 15Gs，这一参数组合与 MT8631 处于同一水平，能够精准捕捉微弱磁场变化，即使是小尺寸磁铁也能稳定触发。
更关键的是，JSM473 采用全极性检测设计—— 无论磁场的 N 极还是 S 极靠近芯片敏感区域，均可实现开关状态切换。相比单极性霍尔传感器，这一设计彻底解决了装配时 “辨磁极” 的繁琐问题，工人无需精准对齐磁极方向，装配效率提升 30% 以上，同时也降低了因磁极装反而导致的产品不良率，尤其适合大规模量产场景。
3. 微功耗 + 低发热，续航与稳定性双保障
在移动设备与低功耗场景中，功耗控制直接影响产品续航。JSM473 内置Awake/Sleep Timing Control 睡眠唤醒机制，能够根据磁场变化自动切换工作与休眠状态，在 TA=25℃、Vcc=3.0V 的标准条件下，平均工作电流表现优异，与 MT8631 的低功耗特性不相上下。
从特性曲线可见，即使在 - 40℃~85℃的宽工作温度范围内，JSM473 的平均工作电流依然保持稳定，无明显波动。这一特性让其在笔记本电脑、PDA、智能穿戴设备等移动产品中表现突出，可显著延长设备续航时间；同时低功耗带来的低发热优势，也让芯片在密闭空间内的长期工作稳定性大幅提升。
4. 强 ESD 防护 + 宽温适应，恶劣环境轻松应对
工业场景与户外设备对芯片的环境适应性要求极高。JSM473 的 ESD 人体放电模式（HBM）可达 ±6kV，符合 JEDEC JS-001-2017 国际标准，与 MT8631 的 ESD 防护等级一致，能够抵御生产、装配、运输及使用过程中的静电冲击，有效降低产品故障率。
在温度适应方面，JSM473 的工作温度范围为 - 40℃~85℃，储存温度范围为 - 50℃~150℃，可从容应对北方严寒、南方酷暑、工业高温车间等极端环境。从特性曲线可知，其工作点（Bop）与释放点（Brp）随温度变化的漂移量极小，温度稳定性优异，确保在不同环境下检测精度不打折。

二、设计巧思：集成化 + 灵活封装，适配更多场景

除了核心参数的硬实力，JSM473 在设计细节上的巧思，更让其在实际应用中脱颖而出，完美匹配甚至超越 MT8631 的使用体验。
1. 高度集成化，简化电路降成本
JSM473 采用先进的 CMOS 工艺设计，内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和 CMOS 输出驱动器等全套核心模块。这种高度集成化设计，相比 MT8631 的模块化架构，减少了外部元器件的依赖，不仅缩小了电路体积，降低了物料成本，还提升了芯片的抗干扰能力 —— 在复杂电磁环境中，集成化设计能有效减少外部信号干扰，确保磁电转换的稳定性。
2. 双封装兼容，无缝替换零障碍

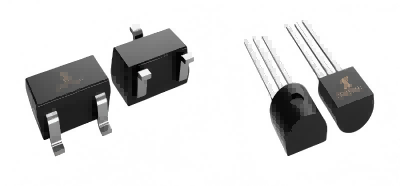

为了满足不同产品的装配需求，JSM473 提供SOT23-3L 贴片封装与TO92S 直插封装两种规格，且均符合 RoHS 环保标准，封装尺寸与 MT8631 完全一致，可实现 “即插即用” 的无缝替换。
SOT23-3L 贴片封装：体积小巧（长 × 宽 × 高仅 2.82mm×1.50mm×1.15mm），适合笔记本电脑、智能手机、智能门锁等对空间要求苛刻的消费电子产品；
TO92S 直插封装：引脚长度适中（13.5mm~15.5mm），便于手工焊接与后期维修，完美适配仪器仪表、固态开关、工业控制器等设备。

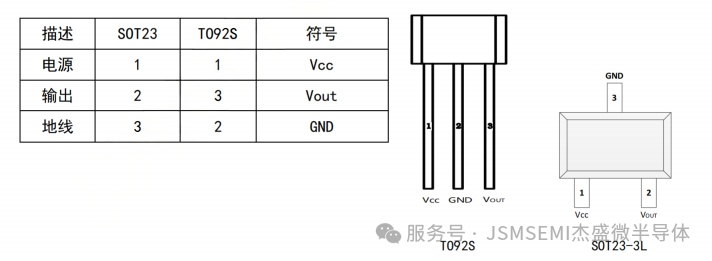

两种封装的引脚定义清晰统一：电源（Vcc）、输出（Vout）、地线（GND）的布局合理，工程师无需修改 PCB 设计，仅需替换芯片即可完成产品升级，极大降低了研发周期与改造成本。
3. 推挽输出，驱动能力更强劲
输出方式直接影响芯片的负载适配能力。JSM473 采用推挽输出设计，输出电流最大可达 5mA，能够直接驱动小型继电器、LED 指示灯、蜂鸣器等负载，无需额外添加驱动三极管或放大电路。

相比 MT8631 的开漏输出，推挽输出的优势十分明显：高电平时输出阻抗低，驱动能力强；低电平时导通电阻小，信号下拉更稳定，避免了开漏输出需要外接上拉电阻的繁琐设计，同时也减少了电阻带来的功耗损失与信号延迟，在高速切换场景中表现更出色。

三、应用便捷：极简电路 + 完善资料，开发效率翻倍

对于工程师而言，一款 “好上手” 的芯片能显著缩短研发周期。JSM473 在应用便捷性上做足了功课，让开发过程更高效、更省心。
1. 应用电路极简，集成难度低
JSM473 的应用电路设计堪称 “极简主义”：仅需在供电管脚（Vcc）处外接一颗 0.1μF 的陶瓷滤波电容（C1），且电容需尽量靠近芯片放置，即可保证供电稳定性。这一设计与 MT8631 的应用电路架构完全一致，工程师无需重新设计电路，甚至无需修改 PCB 布局，直接替换芯片即可完成产品迭代，极大降低了开发门槛与试错成本。
2. 资料完善，调试更高效
为了帮助工程师快速掌握产品性能，杰盛微提供了详尽的技术文档，包括完整的特性曲线、磁电转换特性图、封装尺寸图等关键资料。例如：
工作点 / 释放点 - 温度曲线：清晰展示不同温度下 Bop 与 Brp 的变化趋势，便于工程师精准校准磁场触发阈值；
平均电流 - 温度曲线：直观呈现芯片在全温度范围内的功耗表现，助力低功耗方案优化；
磁电转换特性图：明确不同封装下输出电平（高 / 低）与磁场强度的对应关系，简化磁场调试流程。
此外，杰盛微还提供免费样品与专业技术支持，工程师在开发过程中遇到的任何问题，都能得到快速响应与专业解答，进一步提升研发效率。

四、国产实力：品质与性价比双在线

在国产化替代的大趋势下，JSM473 不仅展现了过硬的产品实力，更凭借杰盛微的本土优势，实现了品质与性价比的完美平衡。
杰盛微半导体深耕半导体芯片研发多年，拥有完善的研发体系与严格的质量控制流程。JSM473 经过高低温循环测试、ESD 冲击测试、老化测试等多轮可靠性验证，产品良率高达 99.5% 以上，品质与 MT8631 不相上下。同时，本土化生产与供应链管理，让 JSM473 在保证性能的前提下，价格更具竞争力，相比进口的 MT8631，能帮助客户降低 15%~20% 的物料成本，显著提升产品的市场竞争力。
在售后服务方面，杰盛微依托本土团队优势，提供快速响应的技术支持与灵活的供货保障。无论是前期的方案咨询、中期的样品测试，还是后期的批量供货，都能为客户提供定制化服务，解决进口芯片供货周期长、技术支持滞后等痛点。

五、应用场景：覆盖多领域，赋能千行百业

凭借优异的综合性能，JSM473 的应用场景极为广泛，可完美替代 MT8631，赋能消费电子、工业控制、物联网等多个领域：
消费电子：笔记本电脑开盖唤醒 / 合盖休眠、智能手机翻盖保护套、智能穿戴设备磁控开关、PDA 电源管理；
工业控制：固态继电器、接近开关、限位开关、电机转速检测、工业仪表磁控触发；
智能家居：智能门锁磁控解锁、窗帘电机限位检测、家电门盖状态检测；

汽车电子：汽车门窗防夹检测、座椅位置传感器、后备箱开关检测（需符合车规级要求）。

国产替代正当时，JSM473 不止于对标

杰盛微 JSM473 作为一款对标 MT8631 的微功耗高灵敏度全极性霍尔开关芯片，不仅在核心参数上实现了精准匹配，更在集成设计、封装兼容性、应用便捷性上实现了超越。其宽电压输入、高灵敏度检测、微功耗运行、强环境适应等特性，满足了多场景的应用需求；无缝替换的封装设计与极简的应用电路，降低了开发与替换成本；而国产芯片的高性价比与本土服务优势，更让其成为 MT8631 的理想替代之选。

在半导体国产化加速推进的今天，杰盛微 JSM473 的推出，不仅展现了中国半导体企业在霍尔传感器领域的技术突破，更为广大企业提供了更可靠、更具性价比的国产方案。未来，杰盛微将继续深耕半导体芯片研发，推出更多高性能、高性价比的产品，为行业发展注入国产动力。
