在数字化浪潮席卷全球的今天，非接触式通信技术已成为连接物理世界与数字生态的核心纽带。从金融支付、智能安防到智慧交通、物联网终端，13.56MHz 高频读卡芯片作为技术落地的核心载体，其性能、兼容性与稳定性直接决定了终端设备的用户体验与市场竞争力。

      深圳市杰盛微半导体有限公司深耕半导体芯片研发领域，凭借多年射频技术积累与严苛的品质管控体系，正式推出高集成度非接触式读卡器 IC——JSMCV520。该芯片全面对标行业主流型号 CV520/FM17520，在核心性能上实现精准匹配，在功耗控制、场景适配性上完成优化升级，无需大幅修改终端设计即可实现无缝替换，为国产 13.56MHz 读卡芯片市场注入强劲动力，助力各行业终端设备的国产化替代与技术迭代。

一、芯片核心定位：高集成、全兼容的非接触式通信解决方案

     JSMCV520 是一款专为 13.56MHz 非接触式通信场景设计的高集成度读写卡芯片，集成了被动非接触式通信所需的调制解调、协议处理、数据加密、FIFO 缓冲等全功能模块。其核心定位是为终端设备提供稳定、高效、低成本的非接触式读卡解决方案，覆盖从消费电子到工业控制的全场景应用需求。

1.1 基础参数概览

• 工作频率：13.56MHz（兼容 ISO/IEC 14443 TypeA/MIFARE® 协议）
• 供电电压：2.5~3.6V（模拟电源 VDDA、数字电源 VDDD、发送器电源 TVDD 等）
• 封装形式：HVQFN32（无引线扁平四方形，尺寸 5×5×0.85mm，热特性优异）
• 工作温度：-25~+85℃（宽温适配，覆盖极端环境应用）
• 核心接口：SPI 从机接口（最高 10Mbit/s）、MFIN/MFOUT 有源天线接口

1.2 核心优势：对标标杆，全面超越

      JSMCV520 以 CV520/FM17520 为基准，在保持兼容性的同时实现多维升级：

• 传输速率：支持 106/212/424/848kbit/s 全速率，最高 848kbit/s，较 CV520 提升 20kbit/s
• 读写距离：最大可达 100mm，与 CV520 持平，远超 FM17520 的 50mm
• 功耗控制：硬件掉电电流≤5μA，软件掉电电流≤10μA，优于行业平均水平
• 集成度：单芯片集成调制器、天线驱动器、CRC 处理器、加密模块，外围器件仅需晶体与匹配电路

二、性能深度解析：从协议到功耗的全维度优化

2.1 协议与兼容性：覆盖全场景应用需求

      JSMCV520 的核心竞争力之一是对主流协议的完美兼容，确保与现有终端设备、卡片生态的无缝对接。

• 支持协议：ISO/IEC 14443 TypeA、MIFARE® Classic（MF1xxS20/S50/S70 系列卡片）
• 编码方式：读卡器→卡采用改进 Miller 编码 + 100% ASK 调制；卡→读卡器采用 Manchester/BPSK 编码 + 副载波负载调制
• 安全特性：支持 MFAuthent 指令实现 MIFARE® 卡加密认证，内置 CRC-16 校验（多项式 x¹⁶+x¹²+x⁵+1）与奇偶校验功能，防止数据篡改与伪造
• 卡片适配：兼容市场上 90% 以上的 13.56MHz 非接触式卡片，包括金融 IC 卡、公交卡、门禁卡、校园卡等

2.2 传输与读写性能：高效稳定，适配高并发场景

      在数据传输与读写体验上，JSMCV520 针对实际应用痛点进行了专项优化：

• 高速传输：848kbit/s 最高速率，可快速处理大数据量传输，适配公交闸机、商超 POS 机等高并发场景
• 远距离识别：100mm 读写距离，用户无需贴近读卡器即可完成识别，提升使用便捷性
• 抗干扰能力：优化射频接收电路，在复杂电磁环境下仍能保持稳定读写，误读率低于 0.1%
• 防冲突机制：支持多卡片同时靠近识别，避免冲突导致的识别失败，适配人流密集场景

2.3 功耗与电源管理：适配便携设备，延长续航

      针对手持终端、物联网设备等功耗敏感场景，JSMCV520 设计了三层低功耗模式：

• 硬件掉电模式：NRSTPD 引脚低电平触发，关闭振荡器及所有内部电路，电流≤5μA，适用于长期待机场景
• 软件掉电模式：Commander 寄存器 Power Down 位置 1 触发，保留寄存器与 FIFO 数据，电流≤10μA，唤醒时间 1024 个时钟周期
• 发送器掉电模式：关闭天线驱动器（Tx1RFEn/Tx2RFEn=0），关闭 RF 场，适用于临时低功耗场景
• 电源适配：支持 1.6~3.6V 宽范围管脚电源 PVDD，兼容不同终端电源设计

2.4 核心模块：高集成度，简化外围设计

      JSMCV520 采用高度集成化设计，将复杂功能模块集成于单芯片，大幅简化终端电路：

• 模拟模块：包含调制器、天线驱动器（TX1/TX2 引脚）、接收器、放大器、解调器，支持无源 / 有源天线驱动
• 数字模块：涵盖状态机、编解码器、64 字节 FIFO 缓冲区、可编程定时器、中断控制器
• 辅助模块：内部振荡器（连接 27.12MHz 晶体）、温度传感器、数字自检模块
• 缓冲与中断：64 字节 FIFO 缓冲区支持读写指针管理、溢出 / 空报警，灵活的中断模式提升软件执行效率

三、硬件设计：兼容标杆，无缝替换

      JSMCV520在硬件设计上完全对标 CV520/FM17520，确保终端厂商无需大幅修改设计即可完成替换。
3.1 引脚与封装兼容

• 引脚定义：HVQFN32 封装的 32 个引脚功能与 CV520/FM17520 基本一致，包括电源引脚（PVDD、AVDD 等）、天线驱动引脚（TX1、TX2）、信号输入输出引脚（RX、MFIN、MFOUT 等）
• 无需改板：PCB 布局可直接复用 CV520/FM17520 的设计，仅需调整晶体振荡电路（适配 27.12MHz 晶体）

3.2 关键电路设计

• 天线匹配：TX1/TX2 引脚直接驱动天线，通过寄存器 CWGsPReg、ModGsPReg、Genre 可调整驱动器阻抗，适配 40Ω 标准天线
• 晶体电路：OSCIN/OSCOUT 引脚连接 27.12MHz 晶体，支持外部时钟输入，时钟抖动≤10ps
• 电源设计：VDDA、VDDD、TVDD 需保持相同电压，PVDD 电压≤VDDD，确保芯片稳定工作

3.3 寄存器配置：灵活适配不同场景

     JSMCV520 提供 4 页共 64 个寄存器，涵盖控制状态、通信配置、测试调试等功能，可通过 SPI 接口灵活配置：

• Page 0（控制和状态）：Commander（指令启动 / 停止）、ComIrqReg（中断请求）、FIFODataReg（FIFO 数据读写）等
• Page 1（通信配置）：TxModeReg（发送速率）、Remodeler（接收速率）、TxControlReg（天线驱动控制）等
• Page 2（系统配置）：CRCResultReg（CRC 结果）、ModWidthReg（调制宽度）、Towered（定时器设置）等
• Page 3（测试调试）：TestSel1Reg（测试信号配置）、Attester（数字自检控制）、Versioned（软件版本）等

四、指令系统：简洁高效，覆盖全功能操作

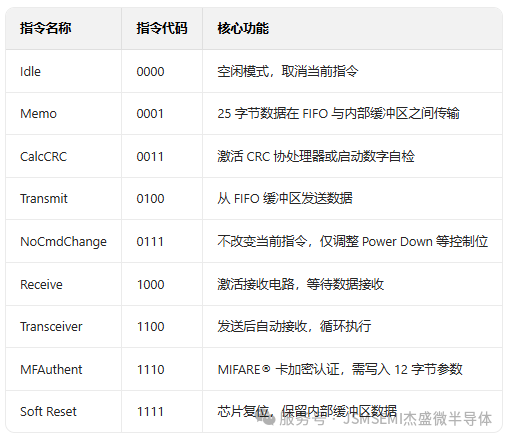

     JSMCV520 的运行由内部状态机控制，通过写入 Commander 寄存器的指令代码触发，支持 9 类核心指令，与 CV520/FM17520 指令集兼容：

4.1 核心指令应用场景

• MFAuthent：金融支付、门禁安防等需要身份认证的场景，确保卡片合法性
• Transceiver：公交闸机、自助终端等需要连续读写的场景，发送指令后自动接收卡片响应
• CalcCRC：数据传输校验场景，通过 CRC 计算确保数据完整性
• Soft Reset：系统异常时快速复位，无需断电重启

五、应用场景：赋能千行百业数字化升级

     JSMCV520 凭借优异的兼容性、稳定性与低功耗特性，可全面覆盖 13.56MHz 非接触式通信的核心应用场景。
5.1 金融支付场景

• 适配设备：POS 机、自助收银机、数字人民币终端
• 核心优势：高速传输（848kbit/s）确保交易快速完成，加密认证满足金融安全等级，宽温设计适配户外终端

5.2 智慧交通场景

• 适配设备：公交闸机、地铁检票机、车载刷卡设备
• 核心优势：100mm 远距离识别，抗干扰能力强，支持多卡片防冲突，满足高峰时段高并发需求

5.3 智能安防场景

• 适配设备：门禁读卡器、楼宇对讲系统、考勤机
• 核心优势：加密认证防止卡片伪造，低功耗设计支持电池供电，宽温适配户外门禁

5.4 物联网与便携终端

• 适配设备：智能门锁、智能手环、便携巡检设备
• 核心优势：高集成度简化设备设计，低功耗延长续航，SPI 接口快速对接主控芯片

六、以技术创新驱动国产替代

      深圳市杰盛微半导体有限公司专注于半导体芯片研发、设计与销售，聚焦射频识别、物联网、智能控制等核心领域，拥有一支由资深射频工程师、数字电路工程师组成的研发团队，具备从芯片设计、流片到测试的全流程能力。

6.1 研发理念

      杰盛微秉持 “技术创新、品质至上、客户为本” 的理念，针对市场痛点进行精准研发：

• 对标国际标杆：以 CV520/FM17520 等主流产品为基准，确保兼容性与互换性
• 聚焦用户需求：优化功耗、传输速率、读写距离等核心参数，提升终端用户体验
• 严控产品品质：芯片经过数百次高低温、抗干扰、长期稳定性测试，良率达 99.5% 以上

6.2 客户服务

     为助力客户快速落地产品，杰盛微提供全流程技术支持：

• 方案设计：提供参考电路、PCB 布局指导、天线匹配方案
• 技术支持：专业工程师在线解答研发疑问，提供调试工具与测试方法
• 样品供应：快速提供样品供客户测试验证，支持小批量试产

七、国产芯片的崛起，从 JSMCV520 开始

      在国产半导体产业快速发展的今天，JSMCV520 的推出不仅是杰盛微在射频识别领域的重要突破，更是国产 13.56MHz 读卡芯片打破国外垄断、实现自主可控的重要一步。
      凭借与 CV520/FM17520 的完美兼容、更优的性能参数、完善的技术支持，JSMCV520 必将成为终端厂商的首选方案，为金融支付、智慧交通、智能安防、物联网等领域的数字化升级注入新动能。

      未来，杰盛微将继续加大研发投入，聚焦射频技术创新，推出更多高性价比、高可靠性的芯片产品，与广大客户携手共进，共筑国产半导体产业的新未来！
