在新能源汽车、工业控制、光伏储能等大功率电力电子系统飞速发展的当下，栅极驱动芯片作为连接主控单元与功率开关器件的核心桥梁，其驱动能力、响应速度、保护完整性与长期可靠性，直接决定了整机系统的效率、安全等级与使用寿命。面对市场对高集成、强保护、车规级驱动方案的持续刚需，杰盛微半导体（JSMSEMI） 基于自主研发功率模拟技术平台，正式推出 JSM57102BDR 高速低侧栅极驱动芯片，可对标型号 UCC57102B，以优异性能、稳定品质与完善生态，为行业提供高可靠、高性价比的国产化功率驱动解决方案。

一、杰盛微：深耕功率模拟，铸就国产芯片可靠力量
      杰盛微半导体是一家专注于高可靠性功率模拟集成电路研发、设计与销售的高科技企业，团队汇聚功率半导体领域资深专家，构建了完整的自主研发体系与核心技术专利池，产品覆盖栅极驱动 IC、电源管理芯片、霍尔传感器、功率器件等多条产品线，广泛应用于汽车电子、光伏储能、工业控制、家用电器、大功率开关电源等关键领域。
      公司始终坚守车规级品质、工业级可靠性的设计理念，严格遵循国际质量管理体系标准，从晶圆选型、电路设计、版图优化到封装测试全链条严控质量关，致力于为全球客户提供稳定、安全、可批量交付的功率半导体解决方案。本次推出的 JSM57102BDR，正是杰盛微针对中大功率驱动场景打造的标杆产品，可对标 UCC57102B，满足客户对性能、兼容性与供应链安全的多重需求。

二、产品定位：JSM57102BDR，对标 UCC57102B，专为高功率可靠驱动而生

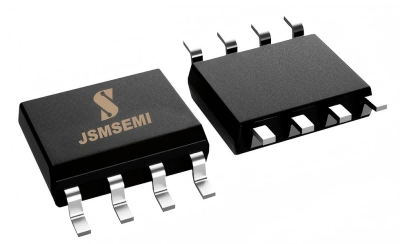

      JSM57102BDR 是杰盛微推出的单通道、高速、低侧 IGBT/SiC MOSFET 栅极驱动芯片，采用标准 SOP‑8 封装，面向汽车大功率应用、工业驱动、新能源电能转换等场景设计。芯片具备强驱动能力、超快响应速度、全面保护机制与高抗干扰特性，采用标准化引脚定义与电气参数设计，可对标 UCC57102B，实现引脚兼容、性能匹配、设计零改动的平稳替换，有效降低客户研发成本、缩短产品上市周期，缓解供应链风险。

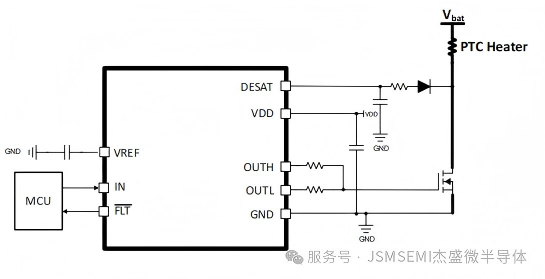

• 新能源汽车 PTC 加热器、热泵压缩机驱动系统
• 车载牵引逆变器、主动放电电路、辅助电源子系统
• 家用 / 商用 EV 充电桩、大功率开关电源
• 工业电机驱动、光伏逆变器、储能变流器
• 各类 IGBT/SiC MOSFET 功率开关的高可靠低侧驱动

三、核心性能：强驱动・快响应・全保护，三大优势拉满
1. 强劲对称驱动，轻松驾驭 SiC/IGBT

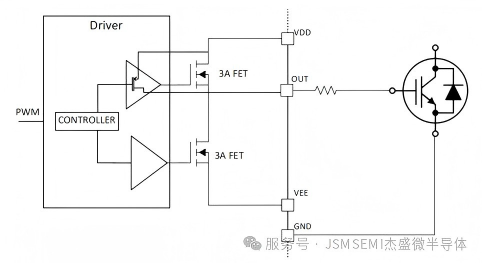

       JSM57102BDR 采用优化推挽式功率输出级，实现典型 3A 源电流 / 3A 灌电流对称驱动能力，可快速完成功率管栅极电容充放电，显著缩短开关时间、降低开关损耗，完美适配 SiC MOSFET、IGBT 等高频、高压功率器件。轨到轨输出结构配合低导通阻抗，确保开关动作干净利落，在高频工况下依然保持低发热、高效率运行，助力系统提升整体能效。
2. 超高速时序，系统响应更精准
      芯片内置高速逻辑通路，实现典型 26ns 超低传输延迟，输入脉冲到输出动作几乎无滞后，最小可识别 9ns 窄脉冲，满足高频 PWM 控制需求。时序精度高、脉冲失真小，助力系统实现更精准的开关控制与环路稳定性，适配高速开关的现代化功率系统。
3. 全面防护机制，从芯片到整机更安全
      作为大功率系统核心器件，保护能力直接决定系统寿命。JSM57102BDR 集成多重自研保护机制，覆盖过流、欠压、过温、故障反馈全场景：
DESAT 退饱和保护
：内置高精度阈值检测，搭配前沿消隐机制，精准识别 IGBT/SiC 短路与过流故障；检测到异常后立即触发软关断，抑制电压过冲，降低短路能量冲击，避免功率管炸裂失效。
UVLO 欠压锁定
：具备精准阈值与滞回特性，电源电压低于安全阈值时输出强制拉低，杜绝驱动不足导致的功率管半导通、发热烧毁风险。
TSD 热关断保护
：芯片温度超安全阈值时，快速触发故障并关断输出；温度回落自动恢复，避免芯片过热失效。
FLT 故障开漏反馈
：发生 DESAT、UVLO、TSD 任一故障时，FLT 引脚主动拉低，实时上报 MCU/DSP，支持系统快速诊断与保护动作，提升整机功能安全水平。

四、电气与封装：高兼容・宽温域・易布局，量产更省心
1. 宽范围供电，高抗扰输入
      芯片推荐工作电压 8.5V–26V，绝对最大耐压 30V，适配 12V/15V/18V/24V 主流系统母线；输入引脚可承受负压，有效抵抗地弹噪声与干扰，恶劣电磁环境不误触发；输入阈值兼容 TTL/CMOS 电平，高低阈值稳定，具备良好抗干扰能力，可直连 3.3V/5V MCU，简化系统接口设计。
2. 宽温稳定，车规级表现
     工作结温范围 -40℃ ~ 150℃，满足汽车机舱、工业现场等高温恶劣环境长期稳定运行，温度漂移小、参数一致性高，可应对复杂工况下的严苛考验。
3. 标准 SOP‑8 封装，布局极简

     采用行业通用 SOP‑8 小型化封装，PCB 布局友好、节省空间；单 GND 设计配合星型接地指南，有效抑制噪声耦合；推荐 VDD 就近放置去耦电容，芯片尽量靠近功率管，进一步提升系统稳定性与 EMC 性能，降低量产调试难度。

五、系列选型：版本清晰，适配多元需求
     杰盛微针对不同系统需求，提供完整 JSM57102x 系列产品，用户可按需选择：
JSM57102BDR（B 版本）
：单端输出、内置 5V VREF 基准、支持 VEE 负偏压，通用性最强，对标 UCC57102B，适合绝大多数通用驱动场景；
JSM57102CDR（C 版本）
：独立 OUTH/OUTL 双通道输出，栅极充放电独立控制，适合需要精细调节开关速度的场景；
JSM57102WDR（W 版本）
：集成 EN 使能引脚，支持远程开关控制，简化系统使能逻辑，适合需要便捷启停控制的场景。
     其中 JSM57102BDR 作为本次主推主力型号，可对标 UCC57102B，凭借全面的功能、稳定的性能与标准化设计，成为客户国产化替代的优选方案。

六、选择杰盛微 JSM57102BDR 的五大理由
1.性能对标，平稳替换
关键电气参数、封装形式、功能特性对标 UCC57102B，批量一致性好，无需修改原理图与 PCB，实现平稳切换。
2.车规级设计，高可靠
宽温、宽压、全保护设计，满足汽车与工业严苛环境使用要求，降低整机失效率，提升产品竞争力。
3.供应链安全，交付稳定
自主研发、国内流片与封测，保障稳定供货，缓解外部供应风险，助力客户实现供应链自主可控。
4.高性价比，降本增效
同等性能下更优成本，助力客户降低 BOM 成本，提升产品盈利空间与市场竞争力。
5.技术支持完善
提供规格书、应用指南、典型参考电路、PCB 布局建议，资深 FAE 团队一对一支持，全程助力客户快速量产。

七、总结：功率驱动国产化优选，JSM57102BDR 赋能高效安全新系统
      在新能源与工业功率系统持续升级的浪潮中，高可靠、高速、全保护栅极驱动芯片已成为行业刚需。杰盛微 JSM57102BDR 凭借强劲对称驱动、超低传输延迟、全面防护机制、宽温域运行与标准化封装五大核心优势，可对标 UCC57102B，完美覆盖汽车 PTC、车载压缩机、充电桩、电机驱动、光伏逆变器等主流场景，为客户提供可对标、可直接替换、可批量稳定供货的高品质国产化方案。
     未来，杰盛微将继续深耕功率模拟赛道，持续推出更多高性能、高可靠性驱动与电源管理产品，以技术创新与品质坚守，助力中国半导体产业升级，为全球新能源与工业电子客户创造更大价值。
