JSM6971 带LDO的三相PMOS+NMOS半桥驱动芯片
发布日期：2026-04-24 14:00:00
在工业自动化、智能家居、电动工具、中小型变频器等领域快速发展的今天，三相电机驱动作为系统核心执行单元，正朝着高集成、高可靠、低成本、易开发的方向加速演进。传统分立驱动方案面临 PCB 面积紧张、外围器件繁多、死区设置复杂、保护机制不完善、系统稳定性不足等诸多痛点，严重制约产品研发效率与市场竞争力。
针对行业刚需，杰盛微半导体（JSMSEMI） 正式推出JSM6971 三相 PMOS+NMOS 半桥驱动芯片，产品可对标 CMS6971，在保持优异兼容性与性能基础上，实现集成度、可靠性与易用性全面升级，为中小功率驱动场景提供高性价比 “国产优选” 方案。
杰盛微半导体是由资深海归技术团队创立的国家级高新技术企业，深耕功率模拟 IC 领域多年，构建覆盖栅极驱动、电机驱动、电源管理、功率器件等完整产品矩阵，拥有自主核心 IP 与完善研发、测试、量产体系，产品广泛应用于工业控制、家电、新能源、消费电子等领域，通过 ISO 质量体系认证，符合 RoHS 环保规范，以稳定品质与快速响应服务助力客户实现高效国产替代。
JSM6971 作为杰盛微在三相驱动赛道的重磅力作，延续公司高集成、高可靠、高性价比设计理念，深度匹配中小功率驱动场景需求，为客户提供一站式驱动解决方案。
二、JSM6971 核心定位：高集成三相驱动，简化系统设计
JSM6971 是一款带内置 LDO 的三相高速功率 MOSFET 驱动芯片，采用 SOP‑16 标准封装，单芯片集成三路半桥驱动、5V LDO、死区控制、过温保护、欠压锁定等核心功能，逻辑电平兼容 3.3V/5V/15V 多类型 MCU 输出，最高工作电压可达 40V，完美覆盖中小型功率电机驱动、半桥 / 全桥电源转换、功率 MOSFET 驱动等主流应用场景。
产品可直接对标 CMS6971，引脚定义、功能特性、电气参数高度兼容，支持客户无缝替换、快速量产，无需大幅改动原理图与 PCB 布局，显著降低开发周期与改板成本。
1. 高集成度，大幅精简 BOM 与 PCB
JSM6971 突破性实现驱动 + 电源 + 保护三合一集成，内部集成5V/40mA LDO，可直接为 MCU、逻辑芯片供电，省去外部稳压电路；单芯片整合三相 6 通道驱动，替代多颗分立驱动 + 外围器件，减少 PCB 占用面积、降低贴片成本、简化布线难度，尤其适合紧凑型产品设计。
2. 宽压高速驱动，适配多场景应用
芯片支持最高 40V 工作电压，推荐工作电压 5V‑28V，栅极驱动电压稳定 10V，充分满足 PMOS/NMOS 管驱动需求；开通延时 80ns、关断延时 30ns，高低侧延时精准匹配，开关速度快、波形失真小；dv/dt 耐受 ±50V/ns，抗干扰能力强，适配高频 PWM 控制场景。
3. 内置死区 + 防直通，杜绝功率管击穿
针对上下桥臂直通烧毁风险，JSM6971内置 130ns 固定死区时间，配合硬件防直通逻辑，从根源避免高压侧交叉导通，无需外部 RC 调试死区，提升系统安全性、降低调试难度，新手也能快速上手设计。
4. 强劲驱动能力，轻松驱动大功率 MOS
输出级采用优化推挽结构，拉电流 50mA、灌电流 300mA，驱动能力强劲，可快速充放电 MOS 管栅极电容，降低开关损耗、提升系统效率；兼容各类中小功率 PMOS/NMOS 管，适配不同负载需求，应用灵活性拉满。
5. 全维度保护机制，全天候稳定运行
芯片内置多重可靠保护：
输入逻辑兼容CMOS/LSTTL 电平，支持 3.3V、5V、15V 多类型 MCU 直接对接，无需电平转换电路，简化接口设计、提升系统兼容性，大幅降低硬件开发门槛。
五、典型应用场景：覆盖广，适配性强
JSM6971 凭借优异性能与高集成度，广泛适配中小功率驱动全场景：
对比传统分立方案与国外同类器件，JSM6971 为客户带来四重核心价值：
降本：集成 LDO 与保护电路，减少 10 + 外围器件，BOM 成本直降，贴片与 PCB 成本同步优化；
增效：引脚对标 CMS6971，替换零门槛，缩短研发周期，快速实现量产落地；
稳品：硬件防直通、多重保护、宽温稳定，大幅降低失效率，提升产品口碑；
易用：无需调试死区、接口简单、布局友好，降低设计门槛，提升研发效率。
七、杰盛微持续创新，助力国产驱动升级
作为专注功率模拟的本土企业，杰盛微始终坚持技术创新与客户需求双轮驱动，持续打磨驱动类产品性能，完善产品矩阵，为客户提供高可靠、高性价比、易开发的国产 IC 方案。JSM6971 的推出，不仅丰富公司三相驱动产品线，更为中小功率驱动市场提供优质选择，助力客户打破国外器件依赖，实现供应链安全与成本优化双重目标。
未来，杰盛微将继续深耕电机驱动、电源管理等领域，推出更多高性能、高集成度产品，以技术创新赋能产业升级，与广大客户携手共赢国产替代黄金机遇。
八、如何获取支持
如需JSM6971 样品申请、规格书、参考设计、技术支持，欢迎联系杰盛微官方销售与技术团队，我们将为您提供一对一专业服务，助力您的产品快速落地、稳定量产。
针对行业刚需，杰盛微半导体（JSMSEMI） 正式推出JSM6971 三相 PMOS+NMOS 半桥驱动芯片，产品可对标 CMS6971，在保持优异兼容性与性能基础上，实现集成度、可靠性与易用性全面升级，为中小功率驱动场景提供高性价比 “国产优选” 方案。
杰盛微半导体是由资深海归技术团队创立的国家级高新技术企业，深耕功率模拟 IC 领域多年，构建覆盖栅极驱动、电机驱动、电源管理、功率器件等完整产品矩阵，拥有自主核心 IP 与完善研发、测试、量产体系，产品广泛应用于工业控制、家电、新能源、消费电子等领域，通过 ISO 质量体系认证，符合 RoHS 环保规范，以稳定品质与快速响应服务助力客户实现高效国产替代。
JSM6971 作为杰盛微在三相驱动赛道的重磅力作，延续公司高集成、高可靠、高性价比设计理念，深度匹配中小功率驱动场景需求，为客户提供一站式驱动解决方案。
二、JSM6971 核心定位：高集成三相驱动，简化系统设计
JSM6971 是一款带内置 LDO 的三相高速功率 MOSFET 驱动芯片，采用 SOP‑16 标准封装，单芯片集成三路半桥驱动、5V LDO、死区控制、过温保护、欠压锁定等核心功能，逻辑电平兼容 3.3V/5V/15V 多类型 MCU 输出，最高工作电压可达 40V，完美覆盖中小型功率电机驱动、半桥 / 全桥电源转换、功率 MOSFET 驱动等主流应用场景。
产品可直接对标 CMS6971，引脚定义、功能特性、电气参数高度兼容，支持客户无缝替换、快速量产，无需大幅改动原理图与 PCB 布局，显著降低开发周期与改板成本。
1. 高集成度，大幅精简 BOM 与 PCB
JSM6971 突破性实现驱动 + 电源 + 保护三合一集成，内部集成5V/40mA LDO，可直接为 MCU、逻辑芯片供电，省去外部稳压电路；单芯片整合三相 6 通道驱动，替代多颗分立驱动 + 外围器件，减少 PCB 占用面积、降低贴片成本、简化布线难度，尤其适合紧凑型产品设计。
2. 宽压高速驱动，适配多场景应用
芯片支持最高 40V 工作电压，推荐工作电压 5V‑28V，栅极驱动电压稳定 10V，充分满足 PMOS/NMOS 管驱动需求；开通延时 80ns、关断延时 30ns，高低侧延时精准匹配，开关速度快、波形失真小；dv/dt 耐受 ±50V/ns，抗干扰能力强，适配高频 PWM 控制场景。
3. 内置死区 + 防直通，杜绝功率管击穿
针对上下桥臂直通烧毁风险，JSM6971内置 130ns 固定死区时间，配合硬件防直通逻辑，从根源避免高压侧交叉导通，无需外部 RC 调试死区，提升系统安全性、降低调试难度，新手也能快速上手设计。
4. 强劲驱动能力，轻松驱动大功率 MOS
输出级采用优化推挽结构，拉电流 50mA、灌电流 300mA，驱动能力强劲，可快速充放电 MOS 管栅极电容，降低开关损耗、提升系统效率；兼容各类中小功率 PMOS/NMOS 管，适配不同负载需求，应用灵活性拉满。
5. 全维度保护机制，全天候稳定运行
芯片内置多重可靠保护：
- 欠压锁定（UVLO）：正向阈值 4.5V、负向阈值 4.3V，电压异常时切断输出，防止功率管欠压驱动损坏；
- 过温保护（OTP）：结温达 150℃自动关断，降至 135℃自动恢复，避免高温失效；
- 静电防护、功率限制等多重保障，适应‑40℃~125℃宽温环境，工业场景稳定可靠。
输入逻辑兼容CMOS/LSTTL 电平，支持 3.3V、5V、15V 多类型 MCU 直接对接，无需电平转换电路，简化接口设计、提升系统兼容性，大幅降低硬件开发门槛。

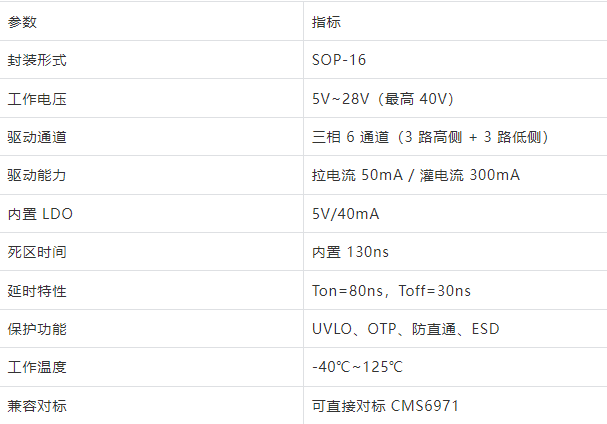

四、关键参数一览：性能扎实，对标无忧
五、典型应用场景：覆盖广，适配性强
JSM6971 凭借优异性能与高集成度，广泛适配中小功率驱动全场景：
- 中小型功率电机驱动：筋膜枪、电动工具、风扇水泵、家电电机、小型云台等 BLDC / 永磁电机驱动；
- 功率器件驱动：中小功率 MOSFET/IGBT 管栅极驱动；
- 电源转换应用：半桥 / 全桥开关电源、逆变器、降压 / 升压转换器、UPS 辅助电源；
- 通用互补驱动：各类需要三相半桥驱动的工业控制与消费电子设备。
对比传统分立方案与国外同类器件，JSM6971 为客户带来四重核心价值：
降本：集成 LDO 与保护电路，减少 10 + 外围器件，BOM 成本直降，贴片与 PCB 成本同步优化；
增效：引脚对标 CMS6971，替换零门槛，缩短研发周期，快速实现量产落地；
稳品：硬件防直通、多重保护、宽温稳定，大幅降低失效率，提升产品口碑；
易用：无需调试死区、接口简单、布局友好，降低设计门槛，提升研发效率。
七、杰盛微持续创新，助力国产驱动升级
作为专注功率模拟的本土企业，杰盛微始终坚持技术创新与客户需求双轮驱动，持续打磨驱动类产品性能，完善产品矩阵，为客户提供高可靠、高性价比、易开发的国产 IC 方案。JSM6971 的推出，不仅丰富公司三相驱动产品线，更为中小功率驱动市场提供优质选择，助力客户打破国外器件依赖，实现供应链安全与成本优化双重目标。
未来，杰盛微将继续深耕电机驱动、电源管理等领域，推出更多高性能、高集成度产品，以技术创新赋能产业升级，与广大客户携手共赢国产替代黄金机遇。
八、如何获取支持
如需JSM6971 样品申请、规格书、参考设计、技术支持，欢迎联系杰盛微官方销售与技术团队，我们将为您提供一对一专业服务，助力您的产品快速落地、稳定量产。
杰盛微半导体专注功率模拟 IC，做客户信赖的国产芯片伙伴 版权声明：本文为杰盛微半导体原创内容，未经授权禁止转载、摘抄、修改，违者将依法追究责任。产品参数与功能描述均基于公司官方设计与测试条件，具体应用请以官方规格书为准。
