在工业电源、通信供电、储能逆变等中高压功率场景持续升级的今天，高可靠性、低损耗、快开关的 MOSFET 已成硬件设计的核心刚需。面对进口器件交期波动、成本高企的行业痛点，杰盛微半导体（JSMSEMI） 基于成熟功率平台迭代优化，正式推出JSM18N20F N 沟道功率 MOSFET，精准对标市场主流型号 FDP18N20F，实现参数兼容、性能相当、可靠性越级、供应稳定，为电源工程师提供更安心的国产替代方案。
本文从产品定位、核心参数、技术优势、应用场景、替代优势等维度，全面解读杰盛微 JSM18N20F 如何以国产自研实力，重塑 200V 中功率 MOSFET 市场格局。

一、品牌与产品定位：杰盛微，专注功率器件的国产力量
杰盛微半导体（JSMSEMI）是国内专注于功率 MOSFET、电源管理芯片、功率分立器件研发、设计与生产的高新技术企业，深耕功率半导体领域多年，构建了从芯片设计、晶圆制造到封装测试的全链条自主可控体系。公司以稳定可靠、极致性价比、快速响应为产品理念，服务于开关电源、工业控制、光伏储能、家电驱动等多个领域，凭借优异的产品一致性与长期可靠性，获得众多头部电源厂商的批量验证与认可。
本次发布的JSM18N20F，是杰盛微针对200V 中功率开关应用打造的TO-220 封装 N 沟道 MOSFET，直接对标经典型号 FDP18N20F，引脚定义、封装尺寸、电气特性完全兼容，支持原位替换、无需改板，完美解决工程师替换进口器件的设计顾虑，同时依托国产供应链优势，实现交期更稳、成本更优、服务更快。

二、核心参数硬核对标：性能相当，可靠性更优

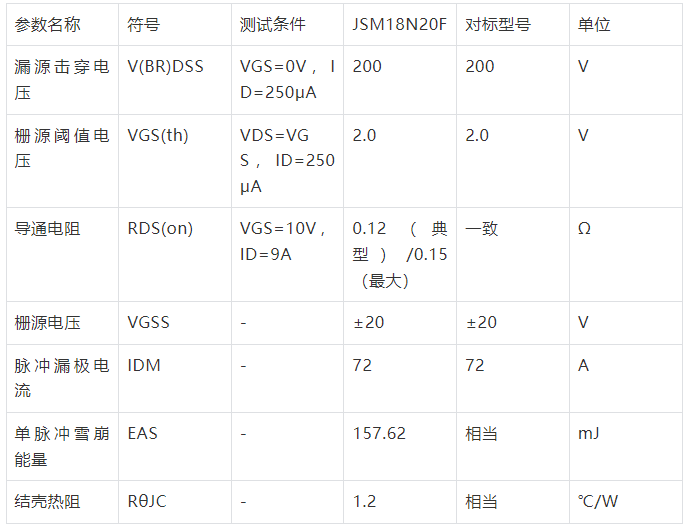

从参数表可见，JSM18N20F 在耐压、阈值电压、导通电阻、脉冲电流等核心指标上，与对标型号完全对齐，确保电路设计无需调整参数、无需验证拓扑，直接替换即可稳定运行。

三、三大核心技术优势：不止替代，更是升级
杰盛微 JSM18N20F 并非简单的参数复刻，而是基于自研工艺优化，在开关速度、雪崩可靠性、dv/dt 耐受三大核心维度实现升级，赋予产品更强的场景适应性：
1. 快速开关特性，降低高频损耗
针对开关电源（SMPS）、PFC 电路等高频工作场景，JSM18N20F 优化内部芯片结构与栅极电荷分布，实现更快的开通 / 关断响应，有效降低开关损耗，提升电源转换效率。在 VDD=100V、ID=18A 标准测试条件下，器件开关延时更短，适配 50kHz~100kHz 高频拓扑，助力电源产品体积更小、效率更高、发热更低。
2. 100% 雪崩测试，可靠性越级
感性负载开关（如电机、继电器、变压器）易产生雪崩击穿，是 MOSFET 失效的主要原因之一。JSM18N20F 执行100% 全流程雪崩测试，单脉冲雪崩能量达 157.62mJ，雪崩电流指标优异，确保在非钳位感性开关（UIS）场景下，器件能承受能量冲击，不炸管、不失效，大幅提升系统长期可靠性。
3. 优化 dv/dt 能力，抗干扰更强
工业现场存在大量电磁干扰，电压突变（dv/dt）易导致 MOSFET 误导通、损坏。JSM18N20F 通过工艺优化与结构设计，提升 dv/dt 耐受能力，在复杂电磁环境下仍能稳定开关、无误动作，适配工业控制、通信电源等抗干扰要求严苛的场景。

四、封装与引脚：标准 TO-220，原位替换零改板

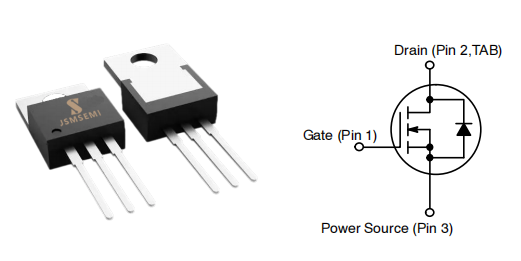

JSM18N20F 采用工业通用 TO-220 直插封装，引脚定义与尺寸完全符合行业标准，完美兼容对标型号的 PCB 设计：
引脚定义：1 脚 = G（栅极）、2 脚 = D（漏极）、3 脚 = S（源极）；
封装尺寸：全参数符合 TO-220 标准规范，单位 mm，适配常规散热片安装；
焊接适配：兼容波峰焊、手工焊接等常规生产工艺，无需调整产线。
对于存量产品升级、进口器件替代项目，工程师无需修改 PCB 布局、无需调整驱动参数、无需重新验证拓扑，直接替换即可量产，大幅缩短研发周期、降低改板成本。

五、全场景覆盖：适配中高压功率核心应用
凭借200V 耐压、低导通损耗、快开关、高可靠的综合优势，JSM18N20F 广泛覆盖中高压、中功率开关应用场景，成为以下领域的理想选择：
1. 开关模式电源（SMPS）
适配 AC-DC 开关电源、通信电源、服务器电源、适配器等，降低导通与开关损耗，提升电源转换效率，满足能效标准要求。
2. 不间断电源（UPS）
在 UPS 逆变、整流电路中，承受市电波动与负载突变，快速响应开关动作，保障供电连续性，提升设备稳定性。
3. 功率因数校正（PFC）
适配有源 PFC 拓扑，优化高频开关性能，降低谐波失真，提升功率因数，满足工业与家电电源的合规要求。
4. 其他工业与消费场景
工业电机驱动、小型变频器；
光伏逆变器、储能变流器辅助电源；
家电控制板、电动工具驱动；
焊机电源、LED 驱动电源等。

六、国产替代核心价值：稳供、优价、强服务
在全球半导体供应链波动的背景下，国产替代已成为电源企业保障生产、控制成本的核心战略。杰盛微 JSM18N20F 凭借三大替代优势，成为工程师的优选方案：
1. 供应链稳定，交期可控
依托国内自主晶圆厂与封测产能，JSM18N20F 实现产能自主可控，告别进口器件交期长、缺货、涨价的痛点，保障客户批量生产稳定供货，订单履约率 100%。
2. 极致性价比，降本增效
相比进口对标型号，JSM18N20F成本优势显著，在保证性能与可靠性的前提下，帮助客户降低 BOM 成本，提升产品市场竞争力，同时支持小批量试产，降低研发试错成本。
3. 全周期技术服务，响应快速
杰盛微配备专业FAE 技术团队，提供选型指导、电路调试、失效分析、量产支持一站式服务，响应速度快、解决问题高效，打破进口品牌服务滞后的壁垒，助力客户快速落地产品。

七、质量保障：工业级标准，严苛品控
杰盛微始终将质量与可靠性放在首位，JSM18N20F 执行全流程严苛品控：
符合 RoHS 环保标准，无有害物质，适配全球市场；
芯片测试合格率≥95.8%，器件测试合格率≥98.9%，产品上机失效率≤0.20PPM；
通过高低温、湿热、振动、寿命等多项可靠性测试，满足工业级应用要求；
全流程可追溯，确保每一颗器件质量稳定。

八、总结：JSM18N20F，200V MOSFET 国产优选
从参数对标到技术升级，从供应链稳定到服务升级，杰盛微 JSM18N20F 以 “兼容替代 + 性能升级 + 国产保障”的三重优势，重新定义 200V 中功率 MOSFET 的价值标准：
参数对齐：核心指标与经典型号完全一致，原位替换零改板；
性能越级：快速开关、100% 雪崩测试、高 dv/dt 耐受，可靠性更强；
场景全能：覆盖开关电源、UPS、PFC、电机驱动等全场景；
国产保障：稳供、优价、强服务，破解供应链痛点。
作为杰盛微功率 MOSFET 产品线的重要成员，JSM18N20F 的发布，不仅丰富了公司 200V 电压等级产品矩阵，更彰显了杰盛微以技术创新推动国产替代的决心。未来，杰盛微将持续深耕功率半导体领域，推出更多高性能、高可靠性的国产器件，助力中国硬件产业实现自主可控、高效节能、可靠稳定的发展目标。

如需JSM18N20F 详细规格书、参数对比表、样品申请，可联系杰盛微官方销售与技术支持，我们将第一时间为您提供服务！
