JSM20N50C 500V N 沟道 MOSFET
发布日期:2026-05-23 10:00:00
     在电源设计、工业驱动与新能源应用领域,高压 MOSFET 作为核心功率器件,其性能直接决定设备的效率、稳定性与使用寿命。随着国产半导体技术的快速崛起,以杰盛微(JSMSEMI) 为代表的本土原厂,持续推出兼具高性能与高可靠性的功率器件,打破国外品牌长期垄断格局,为客户提供高性价比的国产化替代方案。

今天,我们为大家深度拆解杰盛微明星产品 ——JSM20N50C 500V N 沟道 MOSFET,从核心参数、工艺特性、应用场景到选型优势,全方位解析这款器件如何成为高压功率电路的优选方案,助力工程师高效设计、稳定量产。


一、品牌实力:深耕功率半导体,铸就国产品质标杆
深圳市杰盛微半导体有限公司(JSMSEMI)是国内专注于高性能功率半导体研发、生产与销售的高新技术企业,深耕行业多年,始终以 “技术自主、品质可靠、服务高效” 为核心理念,聚焦 MOSFET、二极管、整流桥、电源管理芯片等核心产品,广泛服务于电源、工业控制、新能源、消费电子等领域。
公司拥有成熟的研发体系与严格的品质管控流程,所有产品均通过严苛的可靠性测试,具备高稳定性、低损耗、长寿命等优势,可完全替代同规格进口器件,帮助客户降低 20%-30% 成本,同时规避国际贸易风险,实现供应链自主可控。JSM20N50C 作为杰盛微高压 MOSFET 系列的核心型号,正是品牌技术实力与品质承诺的集中体现。

二、产品核心概览:高压大电流,性能参数全面领跑

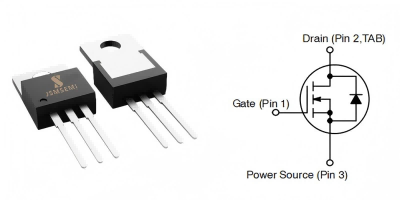

JSM20N50C 是一款采用TO-220 封装的 N 沟道高压功率 MOSFET,依托杰盛微成熟的垂直双扩散 MOSFET 工艺,实现了高耐压、大电流、低导通电阻的完美平衡,兼顾优异的散热性能与开关特性,是 500V 级功率应用的理想选择。
(一)基础信息与引脚定义
产品型号:JSM20N50C
器件类型:N 沟道功率 MOSFET
封装形式:TO-220(直插,带散热片)
引脚配置:1 - 栅极(Gate)、2 - 源极(Source)、3 - 漏极(Drain,与散热片相连)
工艺特性:垂直双扩散结构、高密度元胞设计、无卤素材质
品质认证:100% 雪崩测试(EAS)、100% 栅源电压测试(VVos)、湿气敏感度等级 1 级、环氧封装符合 UL94 V-0 阻燃等级
(二)核心参数一览(Tc=25℃)
1. 极限参数(绝对最大额定值)

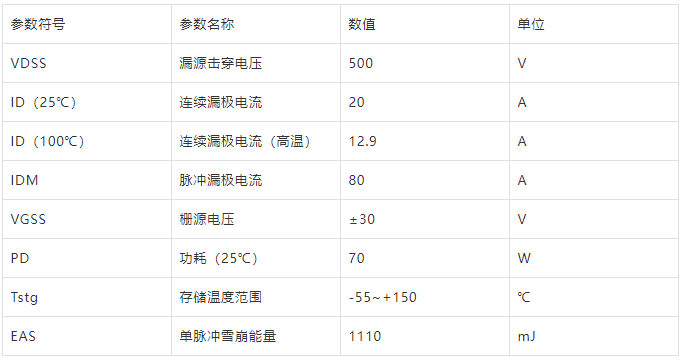

极限参数决定器件的安全工作边界,是选型的核心依据,JSM20N50C 关键极限参数如下:


2. 关键电气参数
电气参数直接影响器件的工作效率与开关性能,JSM20N50C 表现优异:
导通电阻 RDS (ON):VGS=10V 时,典型值 0.21Ω,最大值 0.260Ω,低内阻大幅降低导通损耗
正向跨导 gFS:典型值 19S,开关响应灵敏,驱动能力强
输入 / 输出电容:低电容设计,减少开关损耗,提升高频稳定性
导通上升时间:典型值 120ns(VDD=250V、ID=20A),开关速度快,适合高频应用
漏源二极管正向电压 VSD:典型值低,反向恢复性能优异,降低续流损耗
3. 热特性参数
散热性能直接决定器件的长期稳定性,JSM20N50C 热阻参数优异:
结到壳热阻 RθJC:1.78℃/W,散热效率高,适配大功率场景
功耗降额系数:0.56W/℃(25℃以上),高温工况下功耗可控

三、核心优势解析:四大特性,适配严苛工况
1. 低导通电阻,大幅降低损耗
JSM20N50C 采用高密度元胞设计,实现极低的导通电阻(最大 0.260Ω)。在大电流工作状态下,低内阻可显著降低导通损耗,减少器件发热,提升电源转换效率,尤其适合长时间满负荷运行的设备,助力客户实现 “节能降本” 设计目标。
2. 优异散热设计,高温稳定可靠
TO-220 封装自带金属散热片,搭配 1.78℃/W 的低结壳热阻,热量可快速从芯片传导至散热片,适配 70W 大功率损耗。同时,器件工作结温可达 150℃,在高温环境(如工业车间、密闭设备)中仍能稳定工作,避免因过热导致的性能衰减或损坏,大幅提升设备使用寿命。
3. 高雪崩能力,抗冲击性能强
JSM20N50C 具备1110mJ 单脉冲雪崩能量与 4.5V/ns 的峰值二极管恢复 dv/dt 能力,可承受电路中的浪涌电压、尖峰电流等冲击信号,抗干扰能力强。在感性负载(如电机、变压器)应用中,无需额外增加复杂的保护电路,简化设计的同时提升系统稳定性。
4. 无卤素环保材质,符合行业趋势
器件采用无卤素环氧封装,符合 UL94 V-0 阻燃等级,不仅绿色环保,满足欧盟 RoHS 等环保指令要求,还具备优异的防潮、耐高温性能,适配严苛的生产与使用环境,符合当前电子行业 “绿色低碳” 的发展趋势。

四、典型应用场景:覆盖高压功率核心领域
凭借 500V 高耐压、20A 大电流、低损耗、高稳定性等优势,JSM20N50C 广泛应用于各类高压功率电路,核心场景如下:
1. 不间断电源(UPS)
作为 UPS 逆变电路的核心功率器件,JSM20N50C 可实现直流电压到交流电压的高效转换,低导通电阻减少逆变损耗,高雪崩能力抵御电网波动冲击,保障断电时负载设备稳定供电,适配家用、工业级 UPS 设备。
2. DC-DC 转换器(高压输入)
在工业电源、通信电源等高压输入(如 380V 整流后)的 DC-DC 转换器中,JSM20N50C 可实现高压降压、稳压输出,低电容设计适配高频开关(最高可达数百 kHz),提升转换效率,减少设备体积,适配紧凑型电源设计。
3. 电机驱动器(高压直流电机)
适用于 500V 级高压直流电机、步进电机的驱动电路,大电流(20A)可满足电机启动、运行的电流需求,快速开关特性实现电机转速、方向的精准控制,高稳定性保障电机长时间连续运行,适配工业自动化、电动工具等领域。
4. 电源开关与工业控制
用于高压电源开关、工业加热控制、充电桩辅助电源等场景,高耐压(500V)适配高压供电系统,低损耗减少发热,简化散热设计,降低设备成本,适配各类工业级功率控制场景。


五、选型对比:国产替代优选,性价比远超进口
在 500V/20A 功率 MOSFET 市场,国外品牌长期占据主导地位,但价格高昂、交期不稳定,而杰盛微 JSM20N50C 凭借同等性能、更低价格、稳定交期、本土服务四大优势,成为进口器件的完美替代品。
对比同规格进口 MOSFET,JSM20N50C 具备以下核心优势:
价格优势:成本降低 20%-30%,大幅降低 BOM 成本,提升产品竞争力;
交期稳定:本土化供应链,无需依赖海外进口,交期短且稳定,避免因缺货导致的生产停滞;
技术支持:杰盛微专业 FAE 团队提供全程技术支持,从选型、电路设计到量产调试,快速响应客户需求;
品质保障:100% 严苛测试,性能与进口器件一致,长期稳定性经过市场验证。

六、总结:国产功率器件新标杆,助力产业升级
综上所述,杰盛微 JSM20N50C 作为500V/20A N 沟道高压 MOSFET,集低导通电阻、优异散热、高雪崩能力、环保材质于一体,性能参数达到国际先进水平,可完美替代同规格进口器件。
无论是 UPS 电源、DC-DC 转换器,还是电机驱动、工业控制,JSM20N50C 都能凭借高稳定性、低损耗、高性价比的优势,满足严苛的工况需求,助力工程师简化设计、降低成本、提升产品竞争力。
未来,杰盛微将持续深耕功率半导体领域,不断推出更多高性能、高可靠性的国产化功率器件,助力中国半导体产业突破技术壁垒,实现 “国产替代、自主可控” 的发展目标,为全球客户提供更优质、更高效的功率解决方案。
