在电子设备小型化、高效化的浪潮下，功率 MOSFET 作为电源、工业控制、家电等领域的核心开关器件，其性能直接决定整机的效率、稳定性与使用寿命。深圳市杰盛微半导体有限公司（JSMSEMI）深耕国产功率半导体领域，凭借海归博士研发团队的技术积淀，持续推出高可靠、高性能的 MOSFET 产品。今天为大家带来的JSM5N60F，是杰盛微针对高频高压场景打造的 N 沟道功率 MOSFET，以 600V 耐压、低导通电阻、快开关速度等核心优势，成为高频开关电源、有源功率因数校正（PFC）电路的理想器件，助力国产电子设备实现高效能与高可靠性的双重突破。

一、企业实力：深耕国产半导体，铸就可靠品质
    深圳市杰盛微半导体有限公司（JSMSEMI）成立于 2017 年，是由国家特聘专家及留学欧美的海归博士团队创立的高科技企业，总部位于西安高新区半导体产业园，在深圳龙岗设有现代化生产基地，构建了 “研发 + 生产 + 销售” 的完整产业体系。公司专注于霍尔传感器、电源管理芯片、MOSFET、二三极管等功率半导体器件的研发与生产，掌握多项国内领先的核心技术，拥有自主研发体系与完善的质量管控流程。 凭借过硬的技术实力与严苛的品质标准，杰盛微先后获得国家级高新技术企业、省级创新型中小企业认定，产品已通过 ISO9001 质量管理体系认证。自成立以来，公司始终秉持 “技术创新、品质为本、客户至上” 的理念，聚焦工业级、汽车级芯片研发，产品广泛应用于电源、家电、充电桩、UPS 逆变器、光伏储能等领域，凭借稳定的性能、高性价比与专业的技术服务，赢得国内外客户的高度认可，成为国产功率半导体领域的中坚力量。JSM5N60F 作为杰盛微高压 MOSFET 系列的明星产品，延续了公司 “高可靠、高性能” 的产品基因，每一颗器件均经过 100% 雪崩测试，品质经得起严苛工况的长期考验。

二、产品概览：精准定位高压高频场景，核心参数亮眼

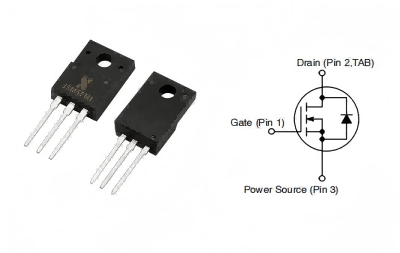

    JSM5N60F 是一款600V N 沟道功率 MOSFET，采用 TO-220F 封装，引脚定义清晰（G = 栅极、D = 漏极、S = 源极），适配常规插件焊接与安装工艺，便于客户快速导入量产。该产品精准定位高频高压应用场景，核心参数兼顾高耐压、大电流、低损耗与快速度，完美匹配高频开关电源、有源功率因数校正电路的核心需求。
（一）核心电气参数（Tc=25℃）
漏源耐压（V_DSS）：600V，满足高压电路的绝缘与耐压需求，适配宽电压输入场景。
连续漏极电流（I_D）：5.0A（25℃），100℃高温环境下仍可稳定输出 3.1A，电流承载能力强，适配中大功率电路。
脉冲漏极电流（I_DM）：20A，具备较强的脉冲电流耐受能力，可应对电路启动、负载突变等瞬时大电流工况。
导通电阻（R_DS (on)）：典型值 1.9Ω，最大值 2.5Ω（V_GS=10V、I_D=2.5A），低导通电阻大幅降低导通损耗，提升电路效率，减少器件发热。
栅源电压（V_GSS）：±30V，栅极驱动电压范围宽，适配主流驱动电路，无需额外复杂的电平转换设计。
栅极阈值电压（V_GS (th)）：2.0~4.0V，开启电压适中，驱动兼容性强，便于与各类控制芯片匹配。
（二）动态与开关特性
低栅极电荷（Q_g）：典型值 13nC，低栅极电荷可降低驱动损耗，提升开关速度，适配高频工作场景。
低反向传输电容（C_rss）：典型值 11pF，有效减少米勒效应影响，提升电路稳定性，降低高频干扰。
开关时间：开通延迟时间 31ns、上升时间 76ns；关断延迟时间 61ns、下降时间 56ns，开关速度快，支持高频工作（可达 MHz 级），满足高频开关电源的效率需求。
体二极管特性：正向连续电流 5A、脉冲电流 20A，正向压降≤1.4V，反向恢复时间 332ns、反向恢复电荷 2.69μC，体二极管性能优异，可适配续流、整流等场景，简化外围电路设计。

(三）极限参数与热特性
最大功耗（P_D）：35W（25℃），高温环境下可按 0.27W/℃降额使用，适配大功率散热场景。
工作结温（T_j）：-55℃~+150℃，存储温度范围 - 55℃~+150℃，温度适应性强，可在严苛的高低温环境下稳定工作。
热阻：结到外壳热阻（R_θJC）3.57℃/W，结到环境热阻（R_θJA）62.5℃/W，散热性能优异，配合合适的散热片可有效控制温升，保障长期稳定运行。
雪崩能量：单次脉冲雪崩能量 245mJ，重复雪崩能量 10.5mJ，100% 雪崩测试合格，抗冲击能力强，可应对电路过压、浪涌等异常工况，提升系统可靠性。

三、核心优势：四大亮点，解锁高效稳定新体验
（一）低损耗 + 高效率，节能降耗首选
JSM5N60F 采用先进的沟槽工艺技术，导通电阻低至典型 1.9Ω，配合低栅极电荷设计，大幅降低导通损耗与驱动损耗。在高频开关电源、PFC 电路中，低损耗意味着更少的热量产生、更高的电能转换效率，助力客户产品满足严苛的能效标准，同时降低散热成本，实现节能降耗与成本控制的双赢。
（二）快开关 + 强抗干扰，适配高频场景
凭借低反向传输电容（C_rss=11pF）与短开关时间（总开关时间≤120ns），JSM5N60F 具备优异的高频特性与抗干扰能力。一方面，快开关速度支持 MHz 级高频工作，缩小电源体积、提升功率密度，适配小型化设备需求；另一方面，低 C_rss 有效抑制米勒效应，减少高频干扰，提升电路稳定性，降低 EMI 设计难度。
（三）高可靠 + 宽温域，严苛工况稳定运行
JSM5N60F 从设计到生产全程遵循工业级品质标准，600V 高耐压、±30V 宽栅压范围、150℃高工作结温，适配复杂多变的工况环境。同时，100% 雪崩测试、优异的体二极管反向恢复特性，使其具备极强的抗浪涌、抗过压能力，可有效应对电路异常工况，降低故障率，延长整机使用寿命。
（四）易适配 + 高性价比，助力国产替代
采用标准 TO-220F 封装，引脚定义与主流竞品兼容，无需修改现有 PCB 设计即可直接替换，降低客户导入成本与周期。作为杰盛微自主研发的国产 MOSFET，JSM5N60F 依托本土供应链与规模化生产优势，在性能对标进口品牌的同时，具备更高的性价比，助力电源、家电、工业控制等领域客户实现核心器件的国产替代，降低采购成本，保障供应链安全。

四、典型应用：场景全覆盖，适配多元电子设备
凭借 600V 高压、低损耗、快开关、高可靠等核心优势，JSM5N60F 广泛应用于各类高频高压电子设备，核心场景如下：
高频开关电源：包括工业电源、适配器、充电器、LED 驱动电源等，适配宽电压输入、高频高效输出需求；
有源功率因数校正（PFC）电路：提升电源功率因数，减少谐波污染，适配大功率电源、UPS 逆变器、光伏逆变器等设备；
家电控制电路：如空调、冰箱、洗衣机等家电的电源模块、电机驱动模块；
工业控制设备：如变频器、伺服驱动器、工业电源、仪器仪表等；

新能源领域：如充电桩、光伏储能逆变器、锂电池保护板等中高压电路。

五、封装与尺寸：标准 TO-220F 封装，适配常规安装
    JSM5N60F 采用TO-220F 插件封装，尺寸（单位：mm）符合行业标准，本体宽度 3.0\3.7mm、长度 9.8\10.6mm，引脚间距 2.54mm，适配常规插件焊接、波峰焊工艺，安装便捷。封装自带散热片安装孔，可直接搭配标准散热片，散热效率高，满足大功率散热需求，适配各类空间受限的安装场景。

六、总结：国产高压 MOSFET 优选，杰盛微 JSM5N60F 值得信赖
    在国产半导体崛起的大背景下，杰盛微 JSM5N60F 以600V 高耐压、低导通电阻、快开关速度、高可靠性、高性价比五大核心优势，精准匹配高频开关电源、有源功率因数校正电路等高压高频场景需求。作为杰盛微深耕功率半导体领域的匠心之作，JSM5N60F 不仅性能对标进口品牌，更具备国产器件的性价比优势与供应链保障能力，助力客户实现产品高效化、小型化、低成本化升级。 未来，杰盛微将继续秉持 “技术创新、品质为本、客户至上” 的理念，持续加大研发投入，推出更多高性能、高可靠的功率半导体器件，赋能国产电子产业高质量发展，与广大客户携手共进，共创国产半导体新未来。
