在开关电源、工业电源、有源 PFC 功率因数校正电路设计中，600V 级 N 沟道功率 MOSFET是整机功率变换的核心元器件，器件的导通损耗、开关速度、雪崩耐受能力直接决定电源整机效率、温升与长期运行稳定性。市面高压 MOS 品类繁杂，工程师选型常常陷入 “参数虚标、满载发热、雪崩失效、供货不稳” 四大痛点。杰盛微（JSMSEMI）深耕功率半导体研发制造，推出JSM10N60C TO-220 封装 600V N 沟道 MOSFET，依托成熟晶圆工艺与全流程可靠性测试，兼顾低内阻、快开关、强抗冲击三大优势，成为 220V 市电输入类开关电源、PFC 电源方案的优选国产功率器件。本文从产品特性、电气参数、应用落地、选型对比多维度全面拆解这款器件，帮电源研发工程师快速吃透选型要点。

一、品牌溯源：杰盛微，专注国产功率 MOS 国产化替代
杰盛微（JSMSEMI）聚焦中高压功率 MOSFET、快恢复二极管等功率半导体研发、封装与销售，产品线覆盖 60V~1200V 全电压段 N/P 沟道 MOS，产品广泛落地消费电源、工业工控、新能源小功率电源、LED 驱动等领域。公司自建标准化可靠性实验室，所有功率 MOS 产品出厂前完成雪崩耐量、高温老化、dv/dt 冲击、高低温循环全项测试，以严苛品控对标进口同规格器件，助力终端客户实现元器件国产化替代，优化 BOM 成本与供应链安全。本次主推的 JSM10N60C 是杰盛微 600V 高压平台主力型号，对标国际一线品牌同规格 10N60 系列 MOS，电气参数兼容、封装引脚一致，可直接 PIN TO PIN 替代。

二、产品基础规格：JSM10N60C 硬件与封装详情
1. 封装与引脚定义

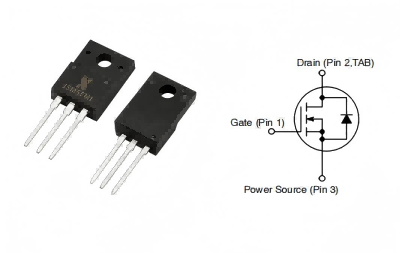

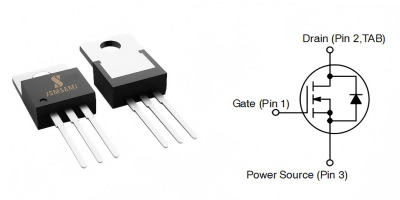

JSM10N60C 采用行业通用TO-220F 直插封装，是高压电源领域最经典封装形态，引脚标准化排布：①脚栅极 G、②脚漏极 D、③脚源极 S，全球通用引脚定义，工程师无需更改 PCB 板即可直接兼容替换竞品器件。TO-220 封装自带散热安装位，可外挂散热铝片，散热性能优于贴片封装，适配长时间连续满载工况。规格书明确标注全套封装尺寸（单位 mm），包含塑封长宽、引脚间距、引脚厚度公差等精细化数据，PCB Layout 阶段可精准做结构与散热布局。
2. 核心基础参数
沟道类型：N 沟道增强型功率 MOSFET
额定耐压：V₍DSS₎=600V，适配 AC220V 整流后约 310V 母线电压，预留充足电压安全余量
额定连续电流：Tc=25℃环境 10A，Tc=100℃高温降额至 6A，脉冲峰值电流 I_DM 可达 40A，应对电源开机瞬间冲击电流
典型导通内阻：V_GS=10V、I_D=5A 工况下，R_DS (on) 典型值 0.75Ω，最大值不超 0.95Ω，有效降低导通损耗、控制整机温升

三、五大硬核产品优势，直击电源设计痛点
✅优势 1：全批次雪崩测试，抗浪涌、抗冲击可靠性拉满
JSM10N60C 出厂 100% 雪崩可靠性测试，单次脉冲雪崩能量 E_AS=713mJ，重复雪崩能量 E_AR=17.8mJ，雪崩额定电流 I_AR=10A。在电源开关机、电网电压浪涌、负载突变等恶劣工况下，可吸收瞬时反向冲击能量，避免 MOS 管瞬间击穿损坏，大幅降低电源售后故障率。对比部分未做全检雪崩的低价器件，杰盛微从出厂环节规避雪崩失效隐患，适配工业电源等严苛使用环境。
✅优势 2：低栅极电荷 + 低 Crss，高频开关损耗更低
器件优化晶圆结构设计，实现低栅电荷、低反向传输电容（Crss 典型 20pF），总栅电荷 Qg 典型 19.4nC（Qgs=6.26nC、Qgd=6.55nC）；开关参数实测：开通延迟 33ns、上升时间 60ns，关断延迟 59ns、下降时间 39ns。在 100kHz~300kHz 高频开关电源中，开关损耗大幅下降，助力电源实现更高转换效率，契合当下电源小型化、高频化发展趋势。同时优秀的 dv/dt 耐受能力（峰值 4.5V/ns），减少开关尖峰干扰，简化后端 EMC 滤波电路设计，精简整机元器件数量。
✅优势 3：可控导通内阻，高低温工况性能稳定
R_DS (on) 区间锁定 0.75~0.95Ω，参数离散度小；规格附带 R_DS (on) 随温度变化曲线，从 - 55℃低温至 150℃极限结温区间内阻变化规律可控。低温开机不会出现内阻骤升、启动困难，高温满载内阻增幅可提前通过仿真核算，工程师做热设计时数据有据可依。器件阈值电压 V_GS (th) 在 2.0~4.0V 区间，常规 10V 驱动电压即可实现完全导通，普通 PWM 驱动芯片均可轻松驱动，不用额外增加升压驱动电路。
✅优势 4：内置高性能体二极管，简化同步整流设计
JSM10N60C 集成源漏体二极管，连续正向电流 10A、脉冲峰值 40A，Is=10A 时正向压降典型 1.3V，二极管反向恢复时间 trr=425ns，反向恢复电荷 4.31pC。在反激、正激开关电源拓扑中，体二极管可充当续流管使用，省去额外外接快恢复二极管，压缩电源 BOM 物料成本，缩小 PCB 布板空间。
✅优势 5：优异热阻参数，散热设计灵活省心
热阻指标：结到外壳 RthJC=2.5℃/W、结到环境 RthJA=62.5℃/W；25℃壳温条件下最大耗散功率 Pd=50W，环境温度高于 25℃时按 0.4W/℃线性降额。低热阻属性搭配 TO-220 外挂散热器结构，小功率电源可无散热片裸片使用，大功率 PFC 电源加装简易铝散热即可满足满载散热需求，降低结构设计与散热物料成本。器件工作结温上限 150℃，存储温度覆盖 - 55℃~+150℃，高低温仓储、严寒 / 酷暑设备环境均可稳定存放使用。

四、全场景落地应用，适配主流电源拓扑
基于 600V 耐压、10A 额定电流、高频低损耗的产品特性，JSM10N60C 主要落地两大核心应用赛道：
1. 高频开关式开关电源（SMPS）
AC-DC 反激、正激、半桥开关电源，包含大功率工业适配器、充电桩辅助电源、工控设备内置开关电源、大功率 LED 驱动电源。AC220V 市电输入整流后母线电压 310V，600V 耐压预留近一倍安全裕量，10A 电流规格适配 150W~400W 功率段电源原边主开关。高频特性适配 200kHz 以内开关频率，助力电源提升能效、缩小变压器体积。
2. 有源功率因数校正（APFC）电路
PFC 升压电源是大功率电源标配模块，PFC 电感关断瞬间会产生较高感应尖峰电压，对 MOS 耐压、雪崩能力要求严苛。JSM10N60C 高雪崩耐量、低 Qg 特性完美适配 BOOST-PFC 拓扑，广泛应用于大功率逆变器电源、工业变频电源、大功率通信电源 PFC 主功率开关。
除此之外，产品还可用于小功率逆变电源、高压 DC-DC 升压模块等小众场景，单颗器件覆盖多品类电源方案，方便终端厂商统一元器件选型、优化库存管理。

五、电气参数细分拆解，工程师选型参考（Tc=25℃标准测试条件）
1. 截止静态参数（关态特性）
击穿电压 BVDSS≥600V，电压温漂系数 0.7V/℃，温度升高耐压小幅抬升，高温工况耐压安全冗余进一步提升；
零栅压漏电流：常温 VDS=600V 工况漏电流极小，125℃高温环境下漏电流≤10μA，关态静态功耗极低，减少空载损耗；
栅极漏电流：±30V 极限栅压下 IGSS≤±100nA，栅极漏电损耗可忽略，保护前端 PWM 驱动芯片。
2. 极间电容参数（1MHz、VDS=25V 测试）
输入电容 Ciss=1132pF、输出电容 Coss=135pF、反向电容 Crss=20pF，低 Crss 有效抑制米勒平台，缩短开关切换时间，是器件实现高频化的关键保障。
3. 极限额定参数（选型安全底线）
栅源极限电压 V_GSS=±30V，选型设计时栅极驱动电压需控制在 ±20V 以内，预留安全余量；单次雪崩能量 713mJ，是应对电网尖峰、负载短路瞬时能量吸收的关键指标，也是区分高低品质 MOS 的核心参数。
注：全项动态参数均采用 300μs 窄脉冲、占空比≤2% 脉冲法测试，规避温升带来参数偏移，规格书数据真实性高，工程师仿真、样机测试可直接引用参数。

六、选型避坑指南：同规格 MOS 怎么选？JSM10N60C 核心选购逻辑
很多工程师采购 10N60 系列 MOS 只看耐压、电流标称数值，忽略雪崩、内阻离散度、栅电荷等隐性参数，最终出现样机 OK、批量量产大批量炸机问题。杰盛微结合多年量产经验，分享 3 条 600V/10A MOS 选型关键点：
必查雪崩参数：无标注 EAS 雪崩能量的廉价 MOS 大概率未全检雪崩，电网波动环境极易批量失效，JSM10N60C 全参数标注、100% 雪崩测试，量产稳定性可控；
关注 R_DS (on) 最大值：只标注典型内阻、不标注上限的器件批量内阻离散大，满载发热参差不齐，JSM10N60C R_DS (on)≤0.95Ω 上限锁定，批量温升一致性优秀；
高频方案优先看 Qg：开关频率＞100kHz，栅电荷直接决定开关损耗，优先选择低 Qg 规格，JSM10N60C 优化栅电荷设计，适配高频小型化电源设计。

七、杰盛微配套服务，赋能终端研发与量产
免费样品申领：电源研发工程师可联系杰盛微商务对接免费样品，用于样机调试、可靠性摸底测试；
技术支持配套：原厂 FAE 工程师一对一协助电路选型、热仿真、失效分析，针对 PFC、开关电源拓扑给出器件应用优化方案；
稳定交期保障：自有供应链管控，常备 JSM10N60C 现货库存，支持批量长期供货，规避进口器件断货、交期延期风险；
可定制化开发：根据客户特殊工况需求，可针对性微调晶圆参数，开发定制化规格 MOSFET。

八、总结
在功率半导体国产化加速落地的行业大环境下，杰盛微 JSM10N60C 凭借600V 标准耐压、10A 额定电流、低内阻、快开关、高雪崩可靠性五大核心竞争力，成为 150W~400W 开关电源、APFC 功率校正电路国产替代优选。从研发样机调试到大批量量产落地，全链路参数可控、品控严苛，既解决进口器件交期长、价格高的痛点，又规避低价杂牌 MOS 可靠性不足、批量失效的隐患。
后续杰盛微将持续完善 600V 高压 MOS 产品矩阵，陆续推出不同封装、不同电流等级同平台 MOS 型号，覆盖从小功率适配器到工业大功率电源全功率段需求。有样品测试、批量采购需求的工程师与采购朋友，可前往杰盛微官网（www.jsmsemi.com）查询产品详情或联系业务对接。
