今天，就为大家深度解析深圳市杰盛微半导体（JSMSEMI） 重磅打造的JSM20N60FJ 超结功率 MOSFET。这款采用主流 TO-220F 封装的高压 MOS 管，依托先进超结工艺，兼具低导通电阻、高速开关、低栅极电荷三大核心优势，广泛适配中小功率电源类设备，是电源工程师器件选型、产品降本增效的优质选择。下文将从品牌实力、产品核心参数、性能优势、测试标准、应用场景、使用建议等维度，全方位解读这款明星器件。

一、深耕功率半导体，杰盛微筑牢国产芯硬实力
深圳市杰盛微半导体是国内知名的高新技术企业，由海归博士团队牵头组建，专注于功率半导体、电源管理芯片、霍尔传感器等产品的研发、生产与销售，构建了集研发、生产、销售于一体的完整产业体系。公司深耕行业多年，坚守技术自主、品质可靠、服务高效的发展理念，拥有完善的研发体系与严苛的全流程品控标准，产品均经过多项可靠性测试，全面符合 RoHS 等环保标准，品质稳定可靠。
目前，杰盛微产品矩阵丰富，涵盖 MOSFET、驱动 IC、二三极管等上万款型号，拥有 50 余种封装形式，广泛服务于消费电子、工业控制、光伏储能、新能源充电、LED 照明等多个领域。凭借过硬的技术实力，旗下功率 MOSFET 系列实现多规格全覆盖，可完美对标同品类进口器件，在保障性能持平甚至更优的前提下，帮助客户优化供应链结构、降低综合采购成本，助力终端企业实现供应链自主可控。而本次介绍的 JSM20N60FJ，正是杰盛微高压超结 MOSFET 产品线中的代表性产品，凝聚了品牌多年的工艺积累与技术创新。

二、产品基础定位：超结工艺加持，定调中高压功率应用

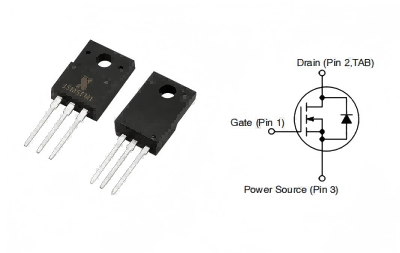

JSM20N60FJ 是一款N 沟道超结功率 MOSFET，器件版本为 V1.0，全套技术文档共计 7 页，参数标注清晰、测试标准规范，可直接为电路设计、PCB 布局、量产装配提供完整参考。
1. 核心基础参数
该器件额定耐压650V，常温25℃下连续漏极电流可达20A，属于中高压大电流功率器件，精准匹配当下主流中小功率高压电源的工况需求。封装采用行业通用的TO-220F塑封结构，该封装安装便捷、散热路径短，可直接搭配标准散热器使用，兼顾装配效率与散热能力，是工业电源、消费类大功率设备的主流封装选择。
2. 核心产品亮点
超低导通电阻：栅源电压10V标准测试条件下，导通电阻最大值低于 190mΩ，典型值仅 150mΩ，大幅降低导通阶段的功率损耗，减少器件发热；
超结先进工艺：依托超结半导体工艺，打破传统 MOSFET 耐压与导通电阻相互制约的痛点，实现高耐压与低内阻兼顾；
高速开关特性：开关速度快、栅极电荷低，有效降低高频工况下的开关损耗，适配高频开关电源设计；
宽温稳定运行：工作温度范围宽泛，耐受高低温冲击，可在复杂工况下长期稳定工作。
3. 主流应用场景
结合性能与封装特性，JSM20N60FJ 主要落地于四大核心领域：开关模式电源（SMPS）、各类智能充电器、大功率 LED 驱动电源、通用工业电源，完美覆盖民用消费电子与中小型工业设备市场。

三、极限参数解读：严守安全红线，保障长期可靠运行

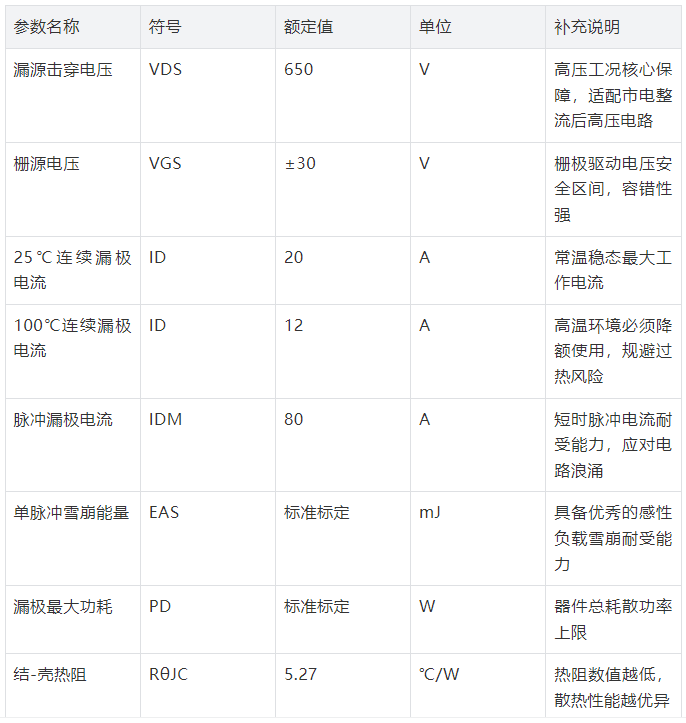

器件绝对最大额定值是设计与使用的硬性红线，代表 MOSFET 可承受的极限工况，实际应用中严禁超出该范围，否则会直接导致器件永久损坏。JSM20N60FJ 所有极限参数均基于结温25℃标定，关键参数整理如下：
从参数不难看出，这款器件电流降额特性明确，高温环境下负载能力同步下调，这也是高压功率 MOSFET 的通用特性，设计师在高温设备、密闭腔体产品设计时，务必按照 12A 的电流标准进行规划。同时，优异的脉冲电流与雪崩耐受能力，让器件可以从容应对电路启动浪涌、感性负载关断尖峰等常见问题，提升整机抗干扰能力。

四、电气特性深度解析：静态、动态、体二极管全面均衡
标准测试温度25℃工况下，JSM20N60FJ 的电气特性分为静态参数、动态参数、体二极管参数三大板块，每一项参数都经过脉冲测试标定：脉宽≤300μs，占空比 2%，数据真实可落地。
1. 静态电气参数
静态参数反映器件直流工作状态的性能，是电源基础电路设计的核心依据。该器件栅极阈值电压最小值为 3.0V，开启电压适中，常规 10V 栅极驱动电路即可完全驱动，无需额外升压电路，简化外围设计。漏源、栅极漏电流控制在极低水平，静态功耗几乎可以忽略，助力设备实现低待机功耗。
重点漏源导通电阻：栅极电压10V、工作电流10A测试条件下，典型值 150mΩ、最大值小于 190mΩ。低内阻意味着电流通过器件时产生的损耗更小，发热大幅降低，不仅能提升电源转换效率，还能延长器件与整机的使用寿命。同时手册附带多组导通电阻特性曲线，清晰展示导通电阻随漏极电流、栅极电压、结温的变化规律：栅极电压越高，导通电阻越小；结温升高会小幅提升导通电阻，设计师可依据曲线完成精准热设计。
2. 动态电气参数
动态参数决定器件在高频开关场景下的表现，也是开关电源、高频变换器选型的核心指标。JSM20N60FJ 搭载超结工艺，动态性能表现亮眼：栅极内阻典型值 7Ω，总栅极电荷数值偏低，意味着栅极驱动所需能量少，驱动电路负载小、设计难度低。
器件拥有出色的开关速度，开通上升时间、关断延迟时间参数优异，在高频工作时，开关损耗被有效控制。此外，手册完整标注了输入电容、输出电容等寄生电容参数，寄生电容搭配栅极电荷共同决定高频特性，工程师可结合电容曲线，优化电路频率、抑制电磁干扰（EMI），满足各类电源的电磁兼容要求。
3. 体二极管特性
功率 MOSFET 内部集成体二极管，在桥式电路、感性负载电路中常充当续流二极管使用。25℃壳体温度、9A工作电流工况下，体二极管正向压降典型值仅 0.84V，正向损耗低。同时手册提供不同温度下的体二极管正向特性曲线，明确高低温下的伏安特性，可直接用于续流电路、逆变电路的仿真与设计，无需额外搭配外置续流二极管，进一步精简电路结构、控制物料成本。

五、专业测试电路与性能曲线：全维度验证器件实力
为保障参数标准化、可复现，杰盛微在数据手册中配套了三类标准测试电路及对应波形，方便研发人员对标测试、故障排查：
栅极电荷测试电路：搭配精密电容、电阻，精准测试栅极各项电荷参数，是驱动电路设计的重要参考；
阻性开关测试电路：模拟阻性负载下 MOSFET 的开通、关断过程，展示电压时序波形，适配常规开关电源工况验证；
非钳位感性开关（UIS）测试电路：专门测试器件在感性负载下的雪崩耐受能力，模拟电机、电感等负载的极端工况，验证器件可靠性。
除测试电路外，手册搭载12 组典型性能特性曲线，覆盖输出特性、转移特性、阈值电压温度特性、安全工作区、瞬态热阻抗等多个维度，将抽象参数转化为直观的趋势图表：
高低温输出、转移特性曲线：对比 25℃与 150℃下器件的电流电压特性，为宽温产品设计提供依据；
安全工作区曲线：划分直流、10μs、100μs、10ms 不同脉冲时长的工作边界，明确高压、大电流、短时脉冲的使用限制，杜绝超范围使用；
瞬态热阻抗曲线：展示单脉冲下热阻抗随时间的变化，是散热器选型、脉冲功耗计算的核心依据。
全套曲线与测试电路，让器件性能可视化、工况可预判，大幅降低研发试错成本，尤其适合中小电源企业快速完成产品迭代。

六、封装尺寸与装配：TO-220F 通用封装，适配量产需求
JSM20N60FJ 采用行业通用TO-220F 塑封封装，手册第七页完整标注了器件各项机械尺寸（单位：mm），包含本体长宽高、引脚间距、安装孔位等数据，同时附带顶视图、正面侧视图、剖面视图等多视角图纸。
TO-220F 封装的优势十分突出：一方面，封装结构坚固，抗机械震动能力强，适配工业设备、户外充电器等复杂使用环境；另一方面，器件背部可直接贴合散热器，热传导效率高，装配工艺简单，兼容现有自动化产线，无需更改产线结构，帮助企业快速实现量产落地。对于 PCB

设计工程师而言，精准的尺寸参数也能保证布局合规，避免装配干涉问题。

七、应用落地与设计建议：用好器件，发挥极致性能
结合 JSM20N60FJ 的参数、特性与封装，我们针对主流应用场景，整理实用的电路设计与使用建议，助力工程师最大化发挥器件性能：
核心应用场景落地分析
开关模式电源（SMPS）：650V 高耐压完美适配220V市电整流后的高压母线，20A 大电流可支撑数百瓦至千瓦级电源输出，低导通电阻与高速开关特性，帮助电源轻松实现高能效标准；
各类充电器：包括数码产品充电器、小型储能设备充电器，器件抗浪涌能力强，可应对充电启动、切换过程中的电流波动，TO-220F 封装散热良好，适合长时间连续工作；
大功率 LED 驱动电源：高频开关特性适配 LED 恒流驱动电路，低损耗减少电源发热，延长 LED 灯具整体寿命，宽温特性也适配室内、户外照明设备；
通用工业电源：宽工作温度、高可靠性，可在工业车间、设备机柜等环境稳定运行，满足工业设备对器件稳定性的严苛要求。

实用设计与使用贴士
电流降设计：环境温度升高时，器件连续电流需严格降额，环境温度达到 100℃时，最大连续电流控制在 12A 以内，密闭、无强制散热的设备需进一步降额；
栅极驱动优化：推荐采用 10V 标准栅极驱动电压，充分发挥低导通电阻优势；可根据开关频率搭配合适的栅极电阻，抑制电压尖峰，提升 EMC 性能；
散热系统搭配：TO-220F 封装必须搭配散热器使用，依据瞬态热阻抗曲线计算散热面积，大功率、长时间工作场景优先选择带导热硅脂的散热方案；
工况边界把控：严格遵循安全工作区曲线，高压与大电流工况不可同时拉满，感性负载电路需预留足够的雪崩余量，保护器件安全；
物料选型替代：该器件可直接替代同规格进口 650V/20A 超结 MOSFET，引脚、封装完全兼容，替换过程无需更改 PCB 与外围电路，替换门槛极低。

八、总结：国产超结 MOS 优选，赋能电源行业新发展
在半导体国产化加速的当下，杰盛微 JSM20N60FJ 以650V/20A的额定规格、先进超结工艺、超低导通电阻、高速开关性能，成为中小功率高压电源领域的优质国产替代器件。
从产品本身来看，它参数全面、性能均衡，静态损耗低、动态开关快、体二极管续流能力优异，兼顾效率与可靠性；从落地应用来看，通用 TO-220F 封装适配性强，测试规范、资料完善，大幅降低研发、量产难度；从品牌角度来看，杰盛微依托成熟的研发与品控体系，为产品品质保驾护航，同时凭借本土服务优势，可为客户提供及时的技术支持与供应链保障。
无论是开关电源、智能充电器，还是大功率 LED 驱动、中小型工业电源，JSM20N60FJ 都能凭借出色的综合性能，帮助终端设备提升转换效率、降低发热、延长使用寿命，同时有效控制物料成本。未来，杰盛微也将持续深耕功率半导体领域，不断迭代产品、丰富矩阵，以硬核国产 “芯” 力量，携手广大客户共促电子行业高质量发展。
