今天为大家全面介绍JSM2N65D这款 650V N 沟道 MOSFET。器件采用行业主流 TO-252 贴片封装，兼顾电气性能、散热能力与量产适配性，是中小功率高压电源、PFC 电路的理想选型方案。

一、产品概览：定位清晰，五大核心优势直击行业痛点
JSM2N65D 是一款专为中高压中小功率电路设计的 N 沟道功率 MOS 管，额定漏源电压 650V，25℃环境下连续工作电流可达 2.0A。依托 TO-252 经典贴片封装，它完美平衡了性能、体积、散热三大核心需求，针对当下电源设计的普遍难点，打造出五大突出优势。
✅ 高频性能优异，开关损耗更低产品经过芯片结构与工艺优化，拥有低栅极电荷、低反向传输电容两大特性，能够有效抑制开关过程中的动态损耗。同时器件具备出色的 dv/dt 耐受能力，面对高频切换产生的电压突变、尖峰干扰依旧运行稳定，完美适配各类高频工作场景。
✅ 出厂全检，可靠性拉满每一颗 JSM2N65D 均完成 100% 雪崩测试，抗瞬时大电流、高电压冲击能力强劲。当电路出现负载突变、感性负载关断等异常工况时，可大幅降低器件损坏风险，有效延长终端产品的整体使用寿命。
✅ 导通损耗小，高温表现稳定在标准 10V 驱动电压下，器件典型导通电阻仅 4.5Ω，最大值不超过 5.0Ω，导通阶段发热量少。同时其击穿电压具备正向温度系数，环境温度越高，耐压能力反而略有提升，从根源上规避高温击穿隐患，适合长时间连续工作的设备。
✅ 超低漏电流，严控待机功耗关断状态下，器件漏电流表现十分优秀。常温工况中零栅压漏极电流最大仅 1μA，即便在 125℃高温环境下，漏电流也被控制在 10μA 以内。对于有低待机功耗要求的适配器、小型电源模块而言，该特性可以有效降低空载能耗。
✅ 通用封装，适配自动化量产TO-252 贴片封装是消费电子、工业电子领域的通用封装形式，体积小巧，支持 SMT 全自动贴装，能够适配现代化工厂大批量生产。器件底部自带大面积散热焊盘，散热路径短、效率高，兼顾高密度 PCB 布局与散热需求。
综合来看，JSM2N65D 精准瞄准 650V 等级中小功率应用市场，综合性能均衡，无论是常规高频开关电源，还是用于电能质量优化的有源 PFC 电路，都能发挥稳定性能，助力设备实现高效、可靠运行。

二、参数深度解读：硬核指标，筑牢运行安全底线
对于硬件工程师而言，详实的参数是选型、电路仿真、方案设计的重要依据。下面我们结合官方规格书，从极限额定值、热特性、静态参数、动态开关参数、体二极管参数五个维度，全方位解析 JSM2N65D 的硬件实力。
1. 绝对最大额定值：划定安全工作边界
该组参数以 25℃为基准温度，代表器件可承受的极限工况，使用过程中严禁超出范围，否则会造成器件永久性损坏。
耐压与电流：漏源击穿电压 650V，全面覆盖全球通用 85V~265V 宽电压输入电源系统，可抵御电网浪涌、电压尖峰冲击。25℃时连续漏极电流 2.0A，100℃高温下为 1.3A；脉冲峰值电流可达 8A，从容应对设备启动、负载跳变等瞬时大电流场景。栅源电压支持 ±30V，主流驱动电路无需额外增加防护器件，设计更简便。
抗冲击能力：单次脉冲雪崩能量 120mJ，重复雪崩能量 4.4mJ，雪崩电流 2.0A，二极管恢复阶段 dv/dt 耐受值达 4.5V/ns，抗干扰、抗冲击性能出众。
功耗与温度：25℃环境下最大功耗 44W，温度高于 25℃后，按照 0.35W/℃线性降额，为散热设计提供明确参考。工作结温上限 150℃，存储温度区间为 - 55℃~+150℃，无论是严寒低温环境，还是设备密闭腔体的高温环境，都能正常存储与工作，环境适应性极强。
2. 热特性：散热设计的核心参考
功率器件的散热能力，直接决定设备长期运行的稳定性。JSM2N65D 两项核心热阻参数表现亮眼：结到壳热阻 2.87℃/W，结到环境热阻 110℃/W。
较低的结壳热阻，意味着芯片产生的热量可以快速传递至器件外壳。常规应用场景下，只需在 PCB 对应区域加大铺铜面积、增设散热过孔，无需加装外置散热片即可满足散热要求，既能精简产品结构，也能控制物料成本。针对高负荷连续运行的设备，仅需简单优化 PCB 散热布局，便可将器件结温稳定在安全区间。
3. 静态电气参数：决定导通与关断性能
静态参数分为截止区与导通区，直接影响设备待机功耗与导通损耗。
截止区：栅极电压为 0V 时器件完全关断，最小击穿电压 650V，电压温度系数 0.65V/℃。栅极正向、反向漏电流均控制在 ±100nA 以内，驱动电路负载极小。
导通区：栅极阈值电压范围 2.0V~4.0V，通用驱动芯片、单片机 IO 口均可直接驱动，驱动方案灵活多样。标准测试条件下导通电阻最大值仅 5.0Ω，导通损耗低，温升可控；正向跨导 1.9S，电压电流转换响应灵敏。
4. 动态与开关参数：高频应用的核心竞争力
在高频电路中，寄生电容、开关速度、栅极电荷是评判 MOSFET 优劣的关键。 在 1MHz 测试频率下，器件输入电容 270pF，输出电容 40pF，反向传输电容仅 5pF，大幅削弱米勒效应，降低高频开关损耗。
标准工况下，开通延迟 7ns、上升时间 23ns，关断延迟 2ns、下降时间 24ns，开关时序均衡、响应迅速。总栅极电荷 9nC，栅源电荷 1.6nC，栅漏电荷 4.3nC，低栅荷特性让驱动电路功耗更低。同时该器件的开关参数基本不受温度影响，高低温环境下开关性能始终保持一致。
5. 集成体二极管：简化电路设计
器件内部集成高性能体二极管，连续正向电流 2.0A，脉冲电流 8A，与主电流参数匹配。2A 工作电流下，二极管正向压降最大 1.4V，损耗较低；反向恢复时间 230ns，反向恢复电荷 1.0μC，续流性能优异。在桥式电路、续流拓扑中，可省去独立续流二极管，精简电路结构、降低整体成本。

三、封装解析：TO-252 通用封装，适配全场景量产

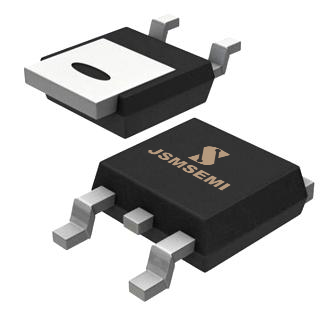

JSM2N65D 采用行业通用TO-252（DPAK）贴片封装，也是目前中小功率功率器件应用最广泛的封装形式。手册提供了完整的毫米级机械尺寸，PCB 工程师可直接参照参数进行版图设计，无需二次校准。
这款封装具备三大实用价值： 第一，适配自动化生产，纯贴片结构兼容 SMT 产线高速贴装，大幅提升生产效率，降低人工成本； 第二，体积紧凑，适合小型适配器、微型电源模块、紧凑型工控设备等空间受限产品，助力产品小型化设计； 第三，散热结构成熟，底部大面积金属焊盘直连 PCB 铜箔，散热链路短，中小功率工况下无需额外散热配件。
成熟的封装形态，让 JSM2N65D 在采购、加工、装配等全流程都具备极高的适配性。

四、应用场景：多领域落地，适配中小功率高压电路
结合 650V 耐压、2A 额定电流、高频低损耗、高可靠性等综合特性，JSM2N65D 主打两大核心应用场景，同时可延伸至多个细分领域。
1. 高频开关电源
广泛应用于工业适配器、工控电源、安防设备电源、智能家居电源等产品。器件凭借低寄生电容、快开关速度，有效降低高频损耗，提升电源转换效率；650V 高耐压搭配 100% 雪崩测试的品质标准，让电源在复杂电网环境、负载波动场景下稳定运行，是反激、正激等中小功率开关电源拓扑的优选开关管。
2. 有源功率因数校正（PFC）电路
如今有源 PFC 电路已成为中高端电源的标配，主要作用是优化电流波形、提升功率因数、降低谐波污染。PFC 电路多工作在硬开关模式，对器件开关速度、dv/dt 耐受能力要求严苛。
JSM2N65D 的高频特性与抗电压突变能力，可完美适配 PFC 工作需求；超低漏电流与稳定的高温性能，保障模块长时间连续工作；集成体二极管还能简化外围电路。在 300W 以内中小功率 PFC 电路中，可帮助产品轻松满足各国能效与电磁兼容标准。
3. 延伸应用领域
除核心场景外，该器件还可用于 LED 高压驱动电源、小型逆变模块、高压电池管理切换单元等设备。在 LED 驱动电源中，低损耗特性可降低灯具整体温升，延长使用寿命；在逆变电路中，优秀的抗冲击能力保障输出稳定，应用覆盖面十分广泛。

五、总结：高性价比之选，赋能产业提质增效
作为杰盛微（JSMSEMI）面向中小功率高压市场推出的主力产品，JSM2N65D 650V/2A N 沟道 MOSFET集高耐压、快开关、低损耗、高可靠、易量产等优势于一体。
从性能角度，全面的参数指标、稳定的高低温表现、出色的抗干扰能力，能够满足工业、消费类电源的严苛使用要求；从成本与量产角度，通用 TO-252 封装适配全自动化生产，精简外围电路设计，有效控制终端产品综合成本；从市场定位来看，该器件精准卡位中小功率 650V 赛道，在性能与价格之间实现平衡，无论是新品研发，还是旧款产品器件替换升级，都是极具竞争力的选择。
电力电子行业正朝着高效率、小型化、高可靠性的方向持续发展，杰盛微（JSMSEMI）也将持续深耕功率半导体领域，不断迭代技术、丰富产品矩阵，为电源、工控、照明、智能家居等行业客户，提供一站式功率器件解决方案。
如果您目前正在选型 650V 等级中小功率 MOSFET，用于高频开关电源、有源 PFC 电路等产品，不妨重点了解 JSM2N65D。后续我们也会持续分享器件选型技巧、电路应用案例，欢迎各位行业朋友关注、交流、探讨！
