打开电脑主机电源、大功率工业适配器、光伏辅助电源，每一台高压电能转换设备内部，都藏着一颗决定整机效率、稳定性与寿命的核心器件 —— 功率 MOSFET。 随着快充、工业电源、新能源配套设备持续迭代，行业对高压 MOS 提出三重硬性需求：800V 高耐压保障电网冲击耐受、高速开关特性适配高频拓扑、优异雪崩可靠性应对复杂浪涌工况。进口器件交期长、成本居高不下，越来越多电源研发工程师迫切需要高性价比、稳定供货的国产替代产品。
立足功率半导体自主研发赛道，杰盛微半导体（JSMSEMI） 全新推出 JSM7N80C N 沟道高压功率 MOSFET，800V 耐压、7A 额定电流，搭配成熟 TO-220 通用封装，兼顾低导通损耗、超快开关速度与严苛雪崩耐受能力，一站式覆盖高频开关电源、有源功率因数校正（APFC）等主流高压应用，为设备厂商提供性能、成本、供货三重优势的国产化选型方案。

一、产品基础概览｜TO-220 标准封装，引脚定义清晰易量产
1. 基础规格定位
JSM7N80C 是一款垂直结构 N 沟道增强型高压 MOSFET，额定耐压 800V，25℃壳温下连续漏极电流 7A，100℃高温工况仍可稳定输出 4.4A 电流，脉冲峰值电流可达 28A，完美适配中小功率 400V 母线高压电路。

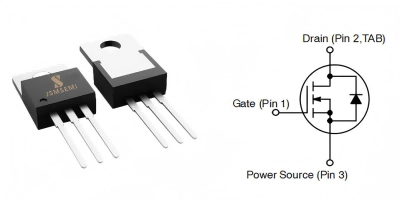

封装采用行业通用TO-220 直插塑封，是电源行业量产最成熟的封装形态，兼容市面所有标准散热器，装配、散热、PCB 布局无需重新开模改板，大幅缩短产品迭代周期。 引脚标准定义（正面引脚 1/2/3）： 1 脚 Gate 栅极（G）、2 脚 Drain 漏极（D）、3 脚 Source 源极（S）；器件内部集成低损耗体二极管，可省去外部续流二极管，简化外围电路设计。
2. 封装工艺优势
TO-220 封装热管理表现突出，结到外壳热阻仅 2.6℃/W，25℃环境下最大功耗 48W，高温降额系数 0.38W/℃；无散热片工况下结到环境热阻 62.5℃/W，即便长时间满载运行，芯片温升可控，规避高温失效风险。文档同步提供 A 型、B 型两种引脚尺寸图纸，全尺寸公差标注清晰，采购、结构、生产可直接复用规格书数据，降低研发沟通成本。

二、五大核心硬核优势，直击电源设计痛点
优势 1：800V 稳定耐压，高压浪涌防护拉满
器件标准击穿电压最低 800V，击穿电压温度系数 0.93V/℃，环境温度越高耐压同步提升，电网尖峰、开关机浪涌、雷击干扰等恶劣工况下不易击穿。 零栅压漏电流控制严苛：800V 高压下漏电流≤1μA，125℃高温 640V 工况下也仅 10μA，待机损耗极低，有效降低整机空载功耗，适配低能耗认证需求。栅源耐受电压 ±30V，驱动电路小幅电压波动不会造成栅极损坏，降低驱动芯片选型门槛。
优势 2：低导通电阻，大幅削减导通发热损耗
导通电阻$$R_{DS(on)$$在 VGS=10V、ID=3.5A 测试条件下，典型值 1.4Ω，最大值仅 1.7Ω。更低导通电阻意味着电流流过器件时发热更少，散热器体积可缩小，整机功率密度同步提升。 同时 MOSFET 导通电阻具备正温度系数，多管并联时自动均流，不会出现单管过热烧毁问题，适合大功率多路并联拓扑设计。

优势 3：低栅电荷 + 极小 Crss，高频开关损耗大幅降低
高频电源最核心的损耗来源是开关损耗，而栅极电荷、反向传输电容 Crss 直接决定开关速度与发热。 JSM7N80C 优化晶圆工艺，动态参数表现亮眼：
（1）反向传输电容 Crss 典型仅 10pF，极低米勒电容弱化米勒平台效应，提升 dv/dt 耐受能力；

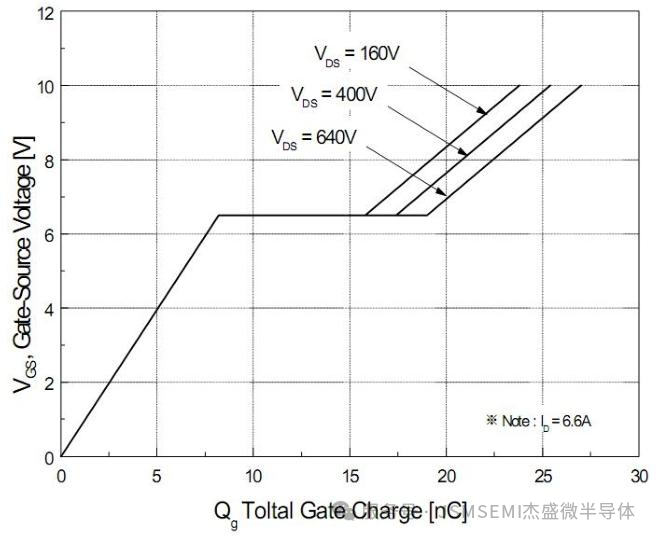

（2）总栅电荷 Qg 典型 27nC，栅源电荷 Qgs=8.2nC、栅漏电荷 Qgd=11nC，驱动芯片负载轻，驱动功耗更低； 开关时序参数全面优化：开通延迟 35ns、上升时间 100ns，关断延迟 50ns、下降时间 60ns，纳秒级切换速度，支持 50kHz 以上高频开关拓扑，缩小变压器、电感体积，助力设备小型化。

优势 4：100% 雪崩全检，严苛工况可靠性拉满
杰盛微出厂标准为100% 雪崩能量测试，每一颗器件均经过冲击验证，杜绝批量可靠性隐患：
（1）单次脉冲雪崩能量 EAS 高达 590mJ，应对单次大能量冲击；
（2）重复雪崩能量 EAR 14mJ，适配高频反复浪涌场景；
（3）峰值二极管恢复 dv/dt 耐受 4.3V/ns，体二极管反向恢复时间 650ns，反向恢复电荷 7μC，硬开关电路中不易产生电压尖峰，减少 EMI 干扰，降低滤波器件成本。
内置体二极管连续电流 7A、脉冲电流 28A，正向压降 1.4V，可直接作为续流回路使用，简化电路物料清单，压缩整机成本。
优势 5：宽温稳定工作，全场景温度适配

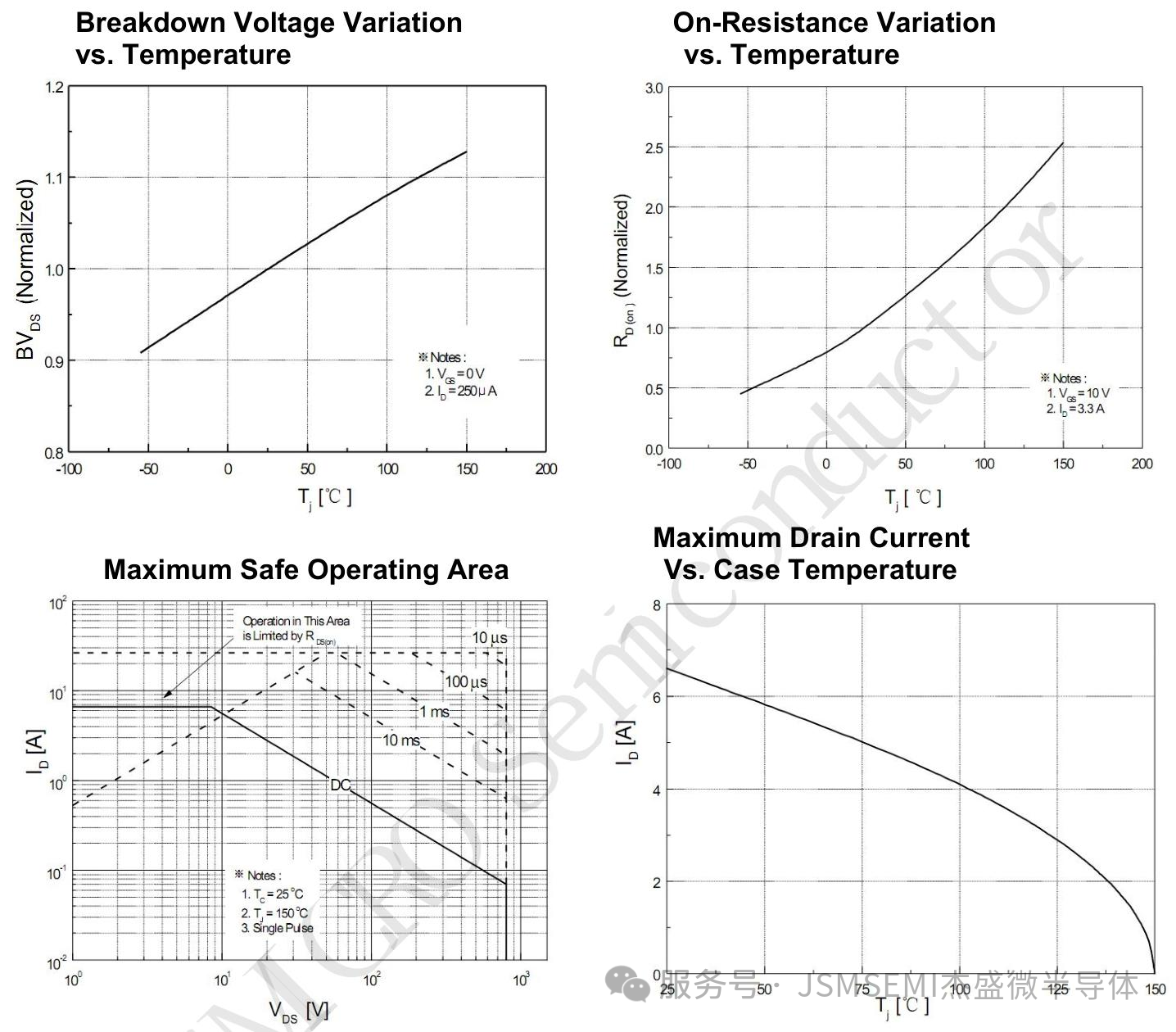

器件工作结温区间 - 55℃~+150℃，覆盖工业设备低温启动、密闭机箱高温满载、户外高低温循环等全部工况。 转移特性曲线清晰展示 - 55℃、25℃、150℃三组温度下导通性能：高温环境同等栅压输出电流更大，低温环境阈值电压稳定，四季运行输出功率无明显衰减，适配工业级、户外级电源产品开发。

三、核心电气参数完整解析，工程师选型一目了然

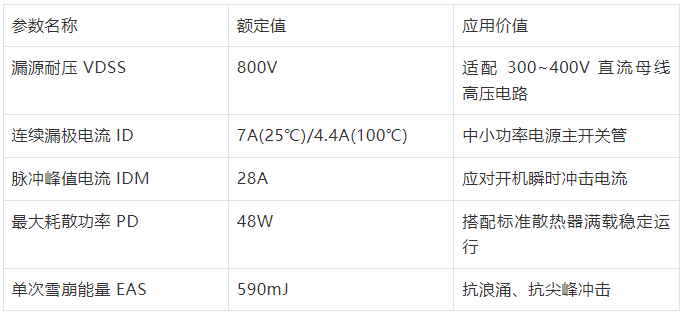

1. 极限额定参数（TC=25℃）

2. 动态电容参数（VDS=25V，1MHz）
输入电容 Ciss=1290pF、输出电容 Coss=120pF、反向电容 Crss=10pF，高低电容配比平衡，兼顾驱动简易性与高频低损耗需求，是硬开关 PFC 电路的理想选型。
3. 开关与二极管特性
开关速度纳秒级，适配高频小型化电源；内置体二极管反向恢复特性优良，无需额外搭配快速恢复二极管，减少物料数量，降低 PCB 布局难度。

四、主流应用场景，覆盖全行业高压电源需求
场景 1：高频隔离开关电源（反激 / 正激拓扑）
大功率显示器电源、台式机电源、工业设备适配器、大功率储能充电器，400V 母线侧主开关管首选。低 Crss 特性降低高频尖峰，减少 EMC 整改成本，7A 电流覆盖 80~150W 功率区间，TO-220 封装散热充足，长时间满载无温升超标问题。
场景 2：有源功率因数校正 APFC 升压电路
PFC 电路是电源谐波治理核心，对 MOS 雪崩耐受、开关速度、dv/dt 能力要求极高。JSM7N80C 经过 100% 雪崩测试，优异 dv/dt 耐受能力，可抑制升压电路电压尖峰，提升功率因数，降低整机谐波，轻松满足国标电磁兼容要求。
场景 3：LED 大功率驱动电源、光伏辅助电源
户外大功率路灯电源、光伏逆变器辅助供电单元，高低温循环环境下器件性能稳定，800V 耐压抵御光伏侧电压波动，低待机漏电流降低设备空载损耗，提升整体能效。
场景 4：小型工业逆变、低压储能变流器
中小功率逆变设备高压侧开关器件，脉冲电流耐受 28A，应对瞬时启动大电流，宽温工作区间适配车间、户外等复杂使用环境。

五、杰盛微品牌实力，国产功率器件可靠合作伙伴
杰盛微半导体深耕功率半导体研发、生产与销售多年，拥有自主晶圆工艺研发团队与标准化可靠性实验室，全线 MOSFET、二极管产品均遵循严苛出厂检测标准，雪崩、高温、冲击、老化全流程筛选，保障批量供货一致性。
产品线覆盖 600V~1000V 高压 MOS、低压大电流 MOS、整流二极管、TVS 保护器件，可一站式为电源厂商提供配套元器件方案，支持样品免费申请、定制参数开发、稳定现货交付，解决行业进口器件交期不稳定、溢价严重的痛点。
针对 JSM7N80C，公司配套完整规格书、应用参考电路、FAE 技术支持服务，研发阶段可提供器件仿真、电路调试、EMC 整改技术协助，缩短客户产品研发周期。

六、选型总结｜为什么高压电源工程师优先选 JSM7N80C？
1.性能均衡无短板：800V 耐压 + 7A 电流，低导通电阻 + 低栅电荷，导通损耗、开关损耗双向优化，兼顾效率与散热；
2.可靠性拉满：100% 雪崩出厂测试，宽温工作区间，内置高性能体二极管，简化电路、降低失效概率；
3.量产友好：通用 TO-220 封装，标准 2.54mm 引脚间距，兼容现有产线、散热器、PCB 板，无需改模；
4.国产高性价比：稳定现货供应，相比进口同规格器件交付周期更短、综合成本更低，适配国产化替代需求；
5.全链路技术支撑：杰盛微专业 FAE 团队全程跟进，从选型、仿真到量产调试提供完整技术支持。
目前 JSM7N80C 样品已全面开放申请，有开关电源、PFC 电路、LED 驱动、光伏电源开发需求的工程师，可联系我司业务人员领取规格书与样品，同步获取器件仿真模型与参考设计方案。

后续杰盛微将持续迭代 600V~1000V 高压 MOS 产品线，覆盖更大电流、更高功率等级应用，欢迎持续关注我们公众号，获取器件科普、选型干货、新品首发资讯。
