杰盛微半导体JSM451:全极耐高压霍尔开关,智能设备能效新标杆!
发布日期:2025-06-03 15:00:00

JSM451是基于双极半导体(Bipolar)工艺设计生产,是南极和北极敏感型全极性霍尔效应开关,器件内部集成了电压发生器,可在3.8V至40V的电源电压下工作的稳压器,反向电压保护电路,温度补偿电路,小信号放大器,施密特触发器和集电极开路输出。

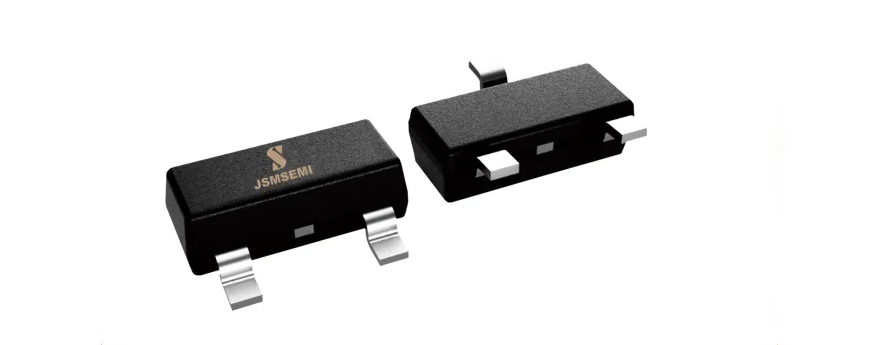

传感器可以在南极和北极工作。当磁场强度大于工作点Bop时,将输出低电平。 然后保持输出,直到磁场强度低于释放点Brp,输出高电平。JSM451提供T092S插脚封装,贴片S0T23封装,两种封装都符合RoSH环保标准。




JSM451 工作特性:
磁铁S/N极靠近-> 导通/低电平
磁铁S/N极离开 ->截止/高电平


特征
微型结构
灵敏度+/- 80/50Gauss
工作电压范围 3.8 Vdc 至 40 Vdc
工作温度范围 -40℃至 125 ℃
ESD 性能可达士4 kV
集电极开路输出

TO92S/S0T23封装,当南极或北极磁场靠近标记侧时,输出为低电平,磁场不变,输出保持不变只有当南极或北极磁场远离时,输出为高电平。


以下是杰盛微半导体JSM451与市场主流型号的详细对比分析,包含直接替代和功能替代方案:
核心参数对比表


典型应用:
对接检测
门锁开闭检测
接近感应
阀门定位
脉冲计数
