杰盛微 JSM21867S 芯片:700V 高压驱动领域的「硬核玩家」
发布日期:2025-06-04 15:00:00

JSM21867S是一款高压、高速功率MOSFET/ IGBT高低侧驱动芯片,具有两个独立地传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路,具备大电流脉冲输出能力,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,

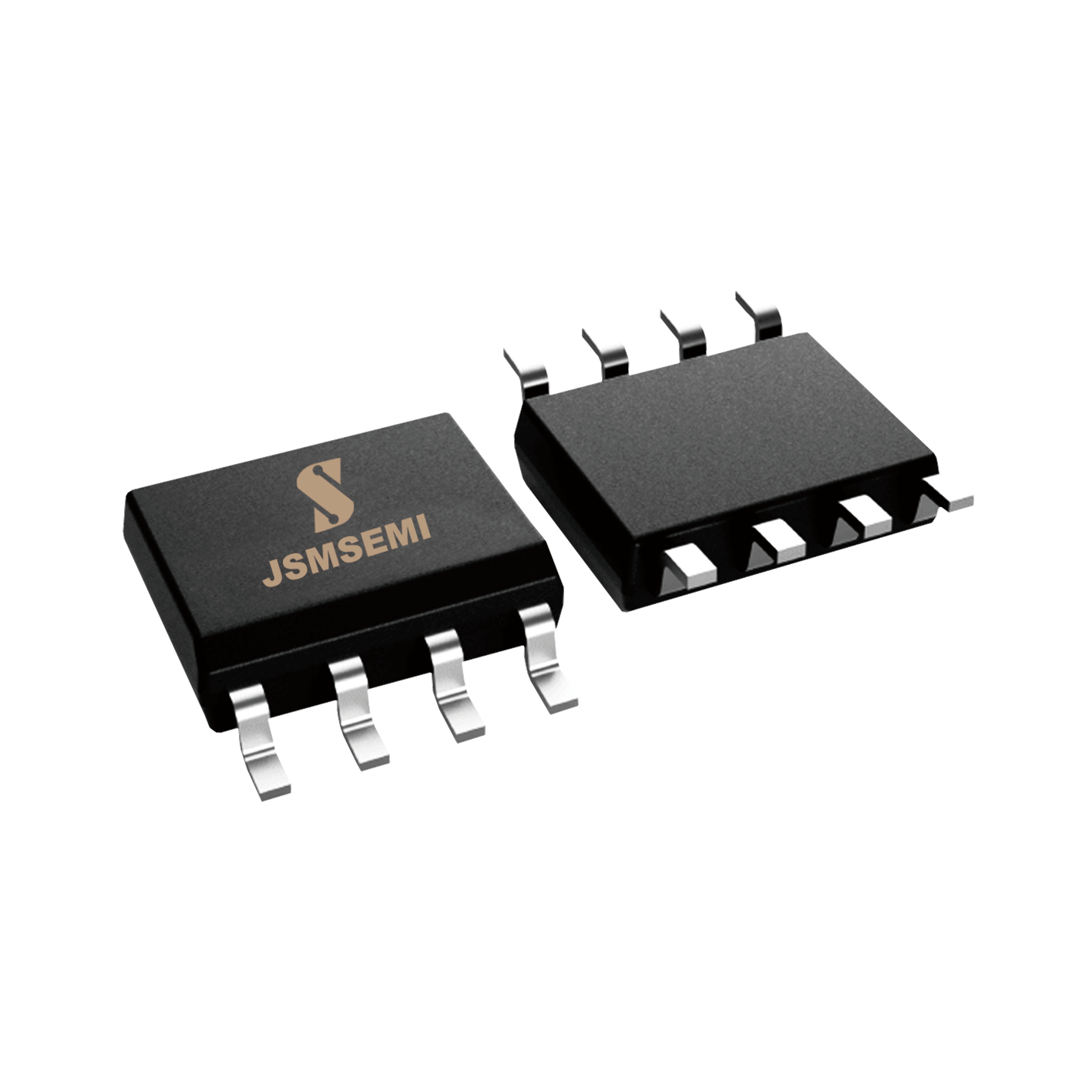

输出电流能力最大可达4A,其浮地通道最高工作电压可达 700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM21867S采用SOP-8封装,可以在-40℃至 125℃温度范围内工作。

一、产品特性
自举工作的浮动通道
最高工作电压为 700 V
兼容 3.3V, 5V 和 15V 输入逻辑
dv/dt 耐受能力可达+50 V/nsec
Vs负压耐受能力达-9V
栅极驱动电压:10V到 20V
高、低侧欠压锁定电路
--欠压锁定正向阈值 6V
--欠压锁定负向阈值 5.5V
芯片开通/关断传输延时
-- Ton/Toff =150ns/150ns
高低侧延时匹配
驱动电流能力:
----拉电流/灌电流=4.0A/4.0A
符合 RoSH 标准
SOP-8

二、应用范围
电机驱动与控制
电动工具
通用逆变器
电源转换系统
伺服驱动器
冰箱/空调

三、「场景落地」:从工业设备到智能家电的全场景赋能
1. 工业自动化:电机驱动的「心脏引擎」
在伺服驱动器、通用逆变器等场景中,JSM21867S 的 自举浮动通道设计 可驱动半桥拓扑电路,配合 低 ESR 陶瓷电容与肖特基二极管 的自举电路,实现 700V 高压下的稳定供电。例如:
电机控制:在 2kHz-10kHz 的工业电机驱动中,搭配 20Ω-120Ω 栅极电阻,平衡开关损耗与 EMI 性能,避免栅极振铃导致的器件损坏。
可靠性保障:通过 PCB 布局优化(如缩短 VS 与 COM 层寄生电感、增加散热焊盘),可将结温控制在 150℃以内,满足 - 40℃至 125℃的宽温工作需求。
2. 白色家电:高效节能的「隐形核心」
在冰箱、空调压缩机控制中,JSM21867S 的 高低侧延时匹配特性(偏差≤35ns)可精准控制上下桥臂开关时序,避免直通风险。例如:
变频空调:通过驱动 IGBT 实现压缩机高频启停,配合 欠压锁定阈值 6V/5.5V 的滞回设计,在电压波动时保持驱动稳定性,提升能效比(APF)。

小型化设计:采用 SOP-8 封装(尺寸 5.1mm×6.2mm),节省 PCB 空间,助力家电厂商实现超薄机身设计。

四、典型应用电路

五、功能描述
