JSM462M 全极霍尔芯片:高性能替代方案来袭!
发布日期:2025-06-05 10:00:00

 在电子设备的微观世界里,芯片如同跳动的 “心脏”,主宰着设备的感知与运行。当涉及到磁信号检测,像AH1807、HAL248、MH253、MT8651、SS3413、TLE4913、OCH1661、CC6211 这类霍尔芯片常常活跃在各类产品中。但今天,我们要为您介绍一款更具优势,能够实现高效替代的强劲选手 —— 杰盛微 JSM462M 全极霍尔芯片。


一、产品介绍
JSM462M 是一款低功耗高灵敏全极性霍尔开关芯片,采用 CMOS 工艺设计生产。该芯片器件内部集成了电压调节器、霍尔电压发生器,小信号放大器、斩波稳压器、施密特触发器和CMOS 输出驱动器。该芯片温度稳定性好、抗应力强、灵敏度高等特点,工作电压在1.8V~5.5V。提供 T092S 直插封装,贴片 SOT23-3L 封装,且封装都符合 RoHS 环保标准。


二、产品功能

  • 推挽输出

  • ESD 性能可达土6kV

  • 工作电压:1.8V~5.5V

  • 微功耗电池供电应用

  • 全极性的输出开关

  • 灵敏度高

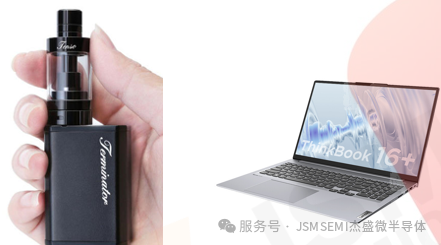

三、应用领域
固态开关
蓝牙耳机充电仓
便携式消毒盒
笔记本电脑
低占空比替代簧片的磁传感开关
液位计
接近开关

四、典型应用场景:从小家电到智能设备的全域覆盖
1. 消费电子:智能设备的 “隐形开关”
蓝牙耳机充电仓:当仓盖开合时,芯片通过检测磁铁磁场变化,自动控制充电电路通断与指示灯亮灭,替代传统机械开关,提升产品密封性与使用寿命。
笔记本电脑 / 平板:用于检测屏幕开合状态,实现开盖唤醒、合盖休眠功能,功耗比机械触点降低 90% 以上。

2. 健康个护:便携设备的 “智能感知器”
便携式消毒盒:通过磁场检测盒盖闭合状态,确保紫外线消毒灯仅在盒盖完全关闭时启动,避免误触导致的安全隐患。
智能水杯 / 加湿器:液位计中集成霍尔芯片,当磁浮子随水位变化靠近芯片时,触发输出信号,实现水位监测与自动启停功能。

3. 工业与汽车电子:可靠的磁控方案
接近开关与固态开关:在工业设备中替代传统簧片开关,用于检测机械部件的位置或运动状态,抗粉尘、油污能力更强,寿命延长至百万次以上。
汽车电子辅助功能:用于车门、后备箱闭合检测,配合微控制器实现无钥匙进入系统的低功耗唤醒。


五、产品包装


六、功能框图


七、性能优势:全面超越,重新定义行业标准
1. 功耗控制:极致节能,续航倍增
工作电压范围:JSM462M 可在 1.8V - 5.5V 的电压区间稳定运作,与 AH1807 等竞品相比,更低的启动电压意味着它能适配更多低功耗供电方案,无论是常见的纽扣电池,还是小型锂电池,都能轻松驾驭。在可穿戴设备、智能家居等对续航要求严苛的场景中,这一特性尤为关键。
超低电源电流:其典型电源电流仅 5μA,配合 100ms 的智能休眠模式及快速唤醒机制,待机功耗可低至纳安级。以蓝牙耳机充电仓为例,相比部分使用传统霍尔芯片(如 HAL248)的产品,JSM462M 能将充电仓的使用时长提升 30% 以上,大大减少用户对频繁充电的困扰。

2. 检测灵敏度与极性适应性:精准感知,灵活响应
高灵敏度检测:拥有 ±30Gs 的高灵敏度,意味着 JSM462M 对磁场变化的感知更加敏锐。无论是微弱的磁场波动,还是较强的磁场信号,它都能迅速捕捉并作出响应。与之对比,像 MH253 等芯片在灵敏度上可能存在一定差距,在一些对磁信号检测精度要求高的应用中,JSM462M 的优势便得以凸显。
全极性检测能力:该芯片无需区分 N 极和 S 极磁场,可同时响应,极大地简化了磁控设计流程。当磁场强度超过 ±30Gs 工作点时,输出电平立即翻转;而当磁场低于 ±20Gs 释放点,输出又能快速恢复初始状态,10Gs 的回差设计有效增强了抗干扰能力。反观某些传统霍尔芯片(如部分版本的 TLE4913),在极性检测上可能需要更复杂的电路设计来实现类似功能,JSM462M 则凭借这一特性,为工程师们提供了更便捷、高效的设计思路。

3. 可靠性与易用性:稳定耐用,轻松集成
强大的防护性能:采用先进的 CMOS 工艺和抗应力封装设计,JSM462M 的 ESD 性能高达 ±6kV,能够承受严苛的机械振动、冲击等复杂环境考验。工作温度范围覆盖 - 40℃ - 85℃,无论是在寒冷的户外设备,还是高温的工业环境中,都能稳定运行。相比之下,一些同类芯片(如 OCH1661)在极端温度下的性能可能会出现波动,JSM462M 则以其卓越的稳定性,为产品的长期可靠运行提供了坚实保障。
多样化封装选择:提供 TO-92S 直插封装和 SOT23-3L 贴片封装两种形式。TO-92S 直插封装便于手工焊接与后期维修,适合小批量生产或对维修便利性要求较高的场景;SOT23-3L 贴片封装则以其小巧的尺寸,可节省大量 PCB 空间,高度适配自动化生产流程,满足大规模生产的需求。并且,两种封装均严格符合 RoHS 环保标准,从各个层面为客户提供便利。
