JSM27517在功率电子领域，栅极驱动芯片的兼容性与替代方案一直是工程师关注的重点。杰盛微推出的JSM27517 4A 单通道低侧同相栅极驱动芯片，凭借与 UCC27517、TF0211C 高度一致的电气特性与引脚兼容性，成为理想的国产化替代方案，为电源驱动、工业控制等场景提供更具性价比的选择。

一、产品介绍

JSM27517是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS 技术可以实现高鲁棒性的单芯片集成结构。
JSM27517逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL逻辑输出电平。输出驱动器具有宽VCC 范围、带滞后的欠压锁定和输出电流缓冲级。

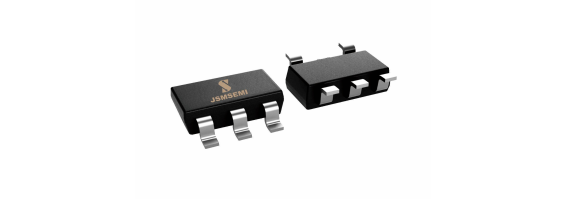

JSM27517采用S0T23-5封装，可以在-40℃至125℃温度范围内工作。

二、产品特性
双输入设计(可选择反相(IN-引脚)或非反相(IN+引脚)驱动器配置)-未使用的输入引脚可用于使能或禁用功能
兼容 3.3V输入逻辑
工作范围:5V~25V
宽温度范围:-40℃C~125°C
欠压锁定
-欠压锁定正向阈值 4.0V
-欠压锁定负向阈值3.9V
芯片开通/关断廷时特性
-Ton/Tof =30ns/30ns
驱动电流能力:
-拉电流/灌电流=4A/4A

三、应用范围、从电源到功率器件的全能助手
JSM27517 凭借其高兼容性与稳定性，广泛适用于：
交换式电源：AC-DC、DC-DC 转换器的功率器件驱动
开关变换器：Buck、Boost、LLC 等拓扑结构的高效驱动
通用栅极驱动：工业控制、电机驱动、新能源设备等场景

功率器件驱动：MOSFET、IGBT 的直接驱动，提升开关效率

四、技术参数详解：数据见证实力
1. 极限工作范围（保障器件安全）

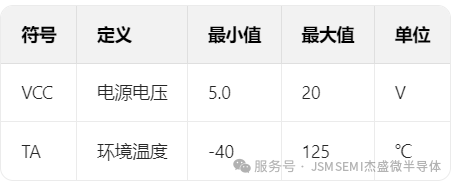

2. 推荐工作范围（最优性能区间

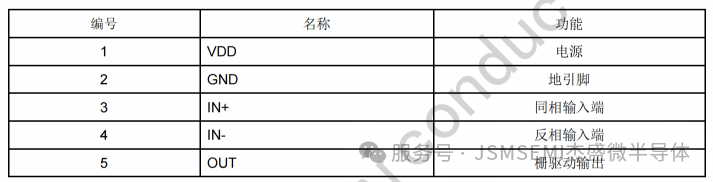

五、引脚功能描述

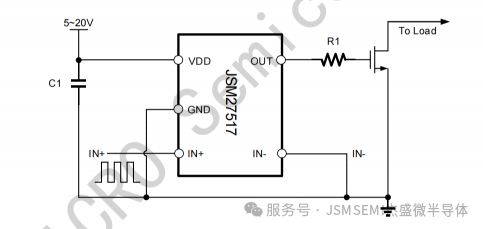

六、典型应用电路：即插即用的驱动方案
1. 同相驱动应用
输入信号经 IN + 引脚接入，输出与输入同相位
适用于需要保持信号相位的驱动场景，如同步整流电路
2. 反相驱动应用
输入信号经 IN - 引脚接入，输出与输入反相位
适用于需要互补驱动的半桥、全桥电路

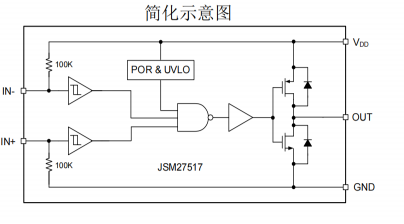

七、功能框图

JSM27517 对 UCC27517/TF0211C 的替代，不仅是硬件层面的无缝衔接，更是性能与成本的双重升级。在供应链本土化趋势下，这款芯片以 “参数等同、价格更优、供货更稳” 的优势，为工程师提供了更灵活的驱动方案选择。
