一、产品介绍
JSM27518单通道高速栅极驱动器器件可有效地驱动MOSFET和IGBT 电源开关。
JSM27518采用的设计较高的峰值拉/方案可最大程度减少击穿电流，从而为电容负载提供灌电流脉冲，同时提供轨到轨驱动能力以及超短的传播延迟。当 VDD=15V 时，JSM27518可提供峰值为4A的灌/拉对称驱动)电流驱动能力。
JSM27518具有4.5V至25V 的宽 VDD 范围，以及-40℃~125℃的宽温度范围。当超出 VDD 工作范围时，VDD 引脚上的内部欠压闭锁(UVL0)电路可使输出保持低电平。

二、产品特性
兼容 TTL和 CMOS 逻辑输入
工作范围:4.5V~25V
宽温度范围:-40℃~125℃
宽输入范围:-10V~25V
欠压锁定
- 欠压锁定正向阙值
- 欠压锁定负向阅值 4.1V
芯片开通/关断延时特性
-Ton/Toff =30ns/30ns
驱动电流能力
-拉电流/灌电流=4A/4A
SOT23-6 封装

三、应用范围
开关电源
同步整流电路
高效 MOSFET 开关
DC-DC 转换器
电机控制

四、功能强大，应用场景广泛
JSM27518 单通道 4A 超高速功率开关驱动器可有效驱动 MOSFET 和 IGBT 电源开关，其应用场景广泛，主要包括以下领域：
开关电源：在开关电源中，JSM27518 能够为 MOSFET 和 IGBT 等功率器件提供高效的驱动能力，确保功率器件在高频开关状态下稳定工作，从而提高开关电源的效率和可靠性。
同步整流电路：该芯片的超短传输延时和快速的上升 / 下降时间，使其非常适合同步整流电路。在同步整流过程中，能够精确控制整流管的开关时机，减少能量损耗，提高电源的转换效率。
高效 MOSFET 开关：对于需要高效驱动 MOSFET 的场合，JSM27518 的 4A 峰值拉 / 灌电流能力可以快速驱动 MOSFET 开关，降低开关损耗，提高系统的整体效率。

DC-DC 转换器：在 DC-DC 转换器中，JSM27518 可用于驱动功率器件，实现输入电压到输出电压的转换。其宽工作电压范围和稳定的驱动性能，能够适应不同的 DC-DC 转换拓扑结构。

电机控制：在电机控制领域，JSM27518 可以驱动电机驱动电路中的功率器件，实现对电机的启动、停止、调速等控制。其宽温度范围和抗干扰能力，能够满足电机在不同工作环境下的控制需求。

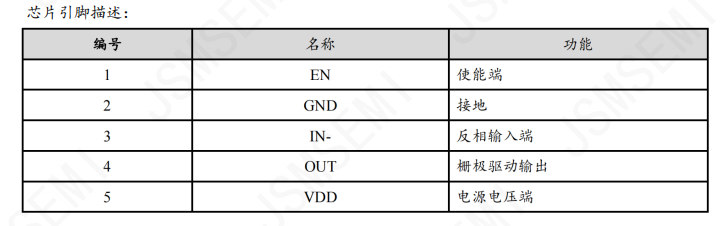

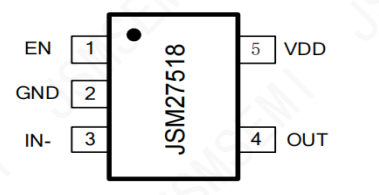

五、引脚功能描述

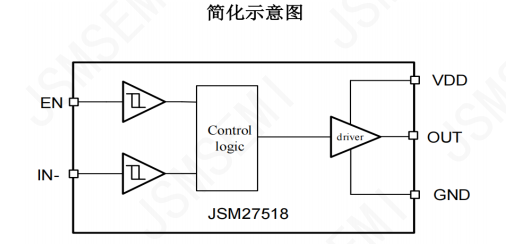

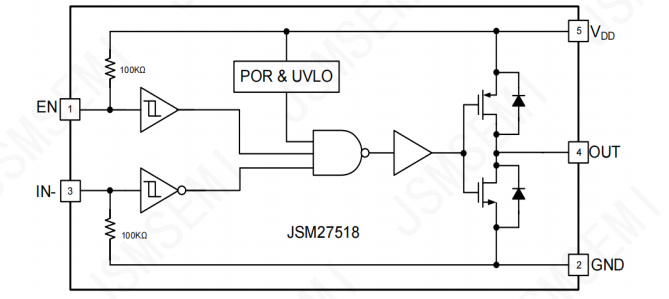

六、功能框图

JSM27518 对 UCC27518 的替代，不仅是供应链安全的升级，更是性能与成本的双重优化。在功率半导体国产化浪潮下，这款芯片以 “参数等同、功能增强、成本可控” 的优势，为工程师提供了更具竞争力的驱动方案。

如需获取JSM27518系列 datasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com
杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
关注司微信公众号，获取更多资源
🔹 回复 “JSM27518” 获取 规格书 & 设计指南
🔹 回复 “电源方案” 获取 典型应用案例集
杰盛微半导体——专注高性能电源管理芯片，助力您的产品更高效、更可靠！
