JSM27519在功率半导体领域，高效、可靠的栅极驱动芯片始终是电力电子系统的核心枢纽。杰盛微半导体（JSMSEMI）深耕驱动技术多年，今日重磅推出JSM27519——4A 带使能的单通道低侧栅极驱动芯片，以卓越性能完美替代市场主流型号 UCC27519，为交换式电源、开关变换器等场景带来更优解决方案！

一、产品介绍
JSM27519是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。
 JSM27519逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40°C至125℃温度范围内工作。
二、产品特性
输入输出同相位
兼容 3.3 V、5V、15V 输入逻辑
输入电压范围:-10V~25V输出拉/灌电流能力:4A/4A
工作范围:5V~25V
高电容负载驱动能力
宽温度范围:-40℃C~125°C
欠压锁定
--欠压锁定正向阙值 4.5V--欠压锁定负向阈值 4.2V
芯片开通/关断延时特性
--Ton/Tof=30ns/30ns
符合 RoSH 标准

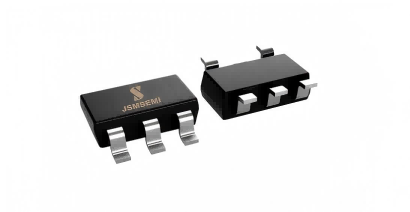

SOT23-5

三、应用范围
交换式电源、开关变换器
通用栅驱动器
驱动 MOSFETS 和 IGBT

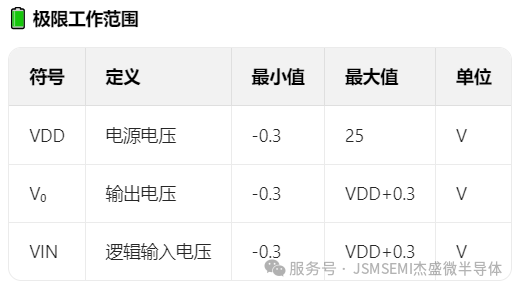

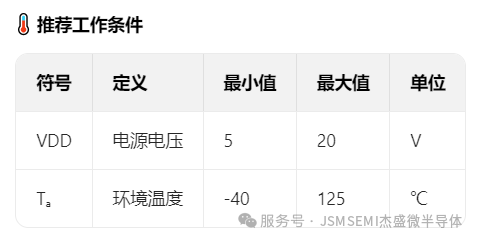

四、关键技术参数，性能一目了然

五、引脚功能描述

六、功能框图

七、典型运用电路

💬 为什么选择杰盛微 JSM27519？
1.无缝替换设计：引脚定义与 UCC27519 高度兼容，无需修改电路即可直接替换，降低设计成本与时间成本。
2.性价比优势：同等性能下成本更优，支持小批量样品与大批量供货，满足不同客户需求。
3.本土化服务：杰盛微技术团队提供 24 小时响应支持，从方案设计到量产全程护航，助力客户快速落地项目。

如需获取JSM27519系列 datasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com
杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
可关注我司微信公众号，获取更多资源
🔹 回复 “JSM27519” 获取 规格书 & 设计指南
🔹 回复 “电源方案” 获取 典型应用案例集
杰盛微半导体——专注高性能电源管理芯片，助力您的产品更高效、更可靠！
