JSM4427当传统驱动芯片在高频应用中面临开关损耗大、驱动能力不足的瓶颈时，杰盛微半导体推出的JSM4427 双通道同相 4A 超高速低 MOSFET 驱动器，以颠覆性性能重新定义功率驱动标准。作为 TC4427/IRS4427/IR4427 的理想替代方案，它不仅 100% 兼容原有电路设计，更在驱动速度、抗干扰能力和可靠性上实现全面超越。

一、产品介绍
JSM4427是功率开关驱动器。在对功率开关的栅 极进行充电和放电时,它具有匹配的上升和下降时间 。
JSM4427在其额定功率和电压范围内的任何条件下 都具有高度的锁存抵抗能力。当接地引脚上出现高 达5V的噪声尖峰(任一极性)时,TC4427不会受到损坏。

二、产品特性
锁存保护:可承受 0.5Ã 反向电流
低至-10V 的输入逻辑保护
输出阻抗低
单若片集成两路驱动
两路部有独立的便能端口控制
输出峰值电流:4A
工作范围:4.5V-25V
高电容负载驱动能力:
-在1nF 负载时，开关时间~25ns
上升下降时间匹配
传播延时:40ns
宽温度范围:-40℃-125℃
芯片开通/关断延时特性
-TonvToff=70ns/70ns
符合 RoSH 标准

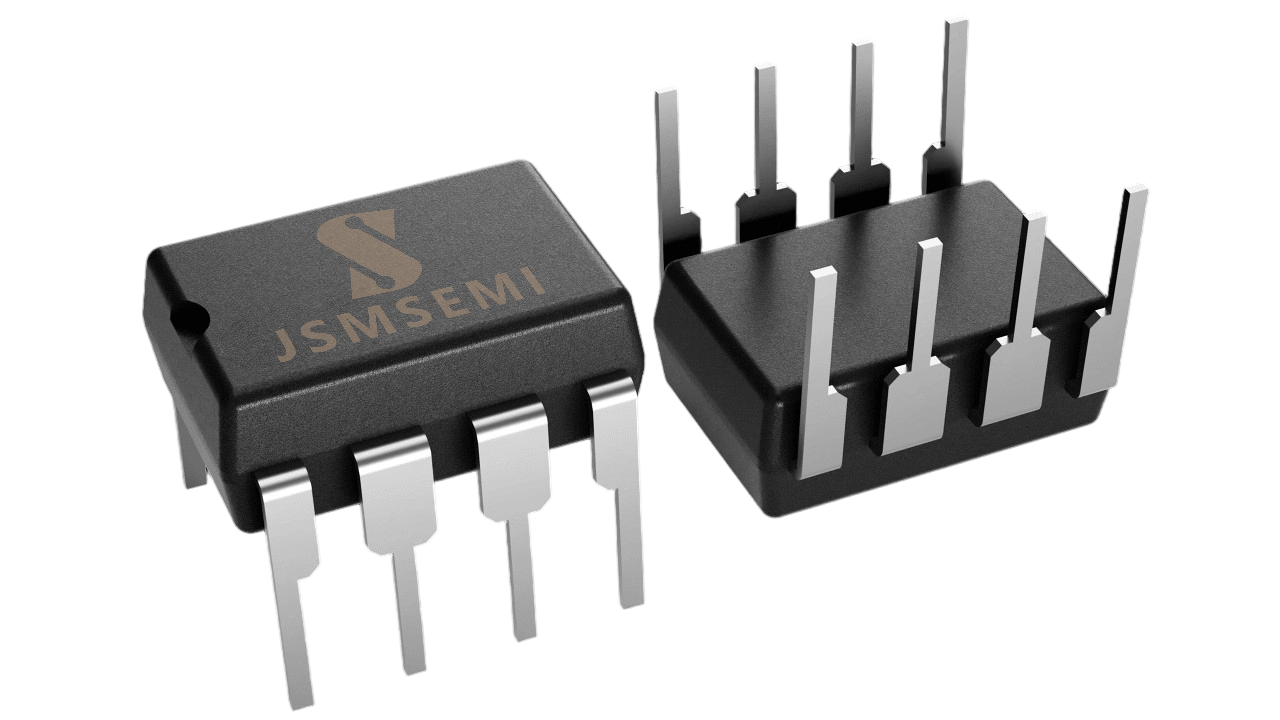

DIP-8

三、应用范围
交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动 MOSFETS 和 IGBTS
电机控制
脉冲发生器
电源开关
DC-DC 转换器
D 类开关放大器

四、应用建议
在高频大功率的应用环境中,保证芯片的稳定运行显得尤为重要。因此在JSM4427应用时提出以下建议:
1)JSM4427在开关过程中,会输出峰值为4A的开关电流,并且随着频率的增加,对VCC的稳定性要求更为苛刻。 因此在设计时,可以选用一个较大容值的电解电容用于稳定VCC电压,并且为了应对高频特性,可以再选用一个 低ESR/ESL的电容(陶瓷电容或者贴片电容)并联使用。在物理层面上,电容应该尽可能地靠近VCC与GND两端。
2)输出端口也是组成电源回路的一部分,为了保证输出波形的平整性,输出端口在设计时应该与功率端MOSFET 的栅极尽可能地靠近。另外,可以在OUT外设计额外的电阻,可以使工作波形更加平稳。

五、引脚功能描述

六、功能框图
