JSM27324STR在现代电子电路设计中，驱动芯片作为连接控制信号与功率器件的关键桥梁，其性能直接影响系统的效率、稳定性与可靠性。今天我们将聚焦一款高性能驱动芯片 JSM27324STR，深入剖析其技术参数、应用场景，并为工程师们提供极具参考价值的替代方案 ——UCC27324。无论是电源管理、电机驱动还是工业自动化领域，这两款芯片都将成为电路设计中的核心组件。

一、产品介绍
JSM27324是功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。
JSM27324在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V 的噪声尖峰(任一极性)时, JSM27324不会受到损坏。
JSM27324可以接受高达500mA 的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电(ESD) 的全面保护。
JSM27324采用SOP-8封装，可以在-40℃至125℃温度范围内工作。


二、产品特性
锁存保护:可承受 0.5A反向电流
低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
两路都有独立的使能端口控制
输出峰值电流:4A
工作范围:4.5V~25V
高电容负载驱动能力:
-在 1nF 负载时，开关时间<25ns
上升/下降时间匹配
传播延时:40ns
宽温度范围:-40℃~125℃
芯片开通/关断延时特性
 -Ton/Toff =70ns/70ns
符合 RoSH 标准
SOP-8

三、应用范围
交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动 MOSFETs 和 IGBTS
电机控制脉冲发生器
电源开关
DC-DC 转换器
D 类开关放大器

四、应用建议
在高频大功率的应用环境中，保证芯片的稳定运行显得尤为重要。因此在JSM27324应用时提出以下建议:
 1)JSM27324在开关过程中，会输出峰值为 4A的开关电流，并且随着频率的增加，对 VCC 的稳定性要求更为苛刻。因此在设计时，可以选用一个较大容值的电解电容用于稳定 VCC电压，并且为了应对高频特性，可以再选用一个低 ESR/ESL的电容(陶瓷电容或者贴片电容)并联使用。在物理层面上，电容应该尽可能地靠近VCC与GND两端。
2)输出端口也是组成电源回路的一部分，为了保证输出波形的平整性，输出端口在设计时应该与功率端 MOSFET的栅极尽可能地靠近。另外，可以在 OUT外设计额外的电阻，可以使工作波形更加平稳。

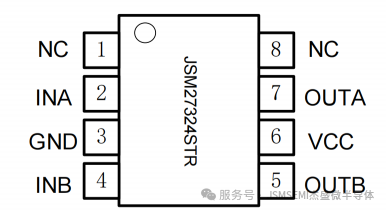

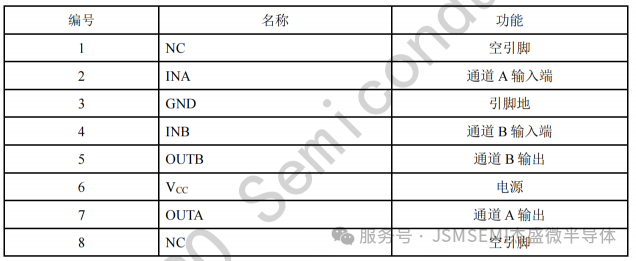

五、引脚功能描述

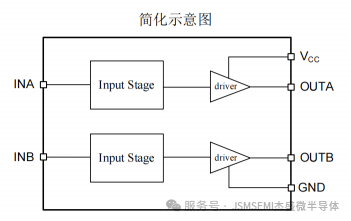

六、功能框图

🔍 关于 杰盛微半导体
专注功率半导体解决方案15年，产品线覆盖驱动芯片、MOSFET、IGBT 等，为新能源、工业自动化、消费电子等领域提供高性价比替代方案。
JSM27324STR 以其宽电压范围、低损耗驱动与紧凑封装，成为电源与驱动电路中的优选方案，而 UCC27324 的替代方案则为工程师提供了更多灵活性 —— 无论是追求更高可靠性的工业项目，还是需要宽温环境适应能力的汽车电子应用，都能通过这两款芯片实现性能升级。在实际设计中，建议结合具体应用场景的功耗、频率、环境要求，仔细对比参数，并通过样品测试验证替换可行性，以确保电路系统的稳定高效运行。
