JSM6830在功率驱动领域，高效、集成、可靠始终是工程师追求的核心指标。杰盛微（JSMSEMI）最新推出的JSM6830 带 LDO 三相 PMOS+NMOS 半桥驱动芯片，以卓越性能强势对标市场主流型号 BP6830，为中小型功率驱动场景带来更优解！
JSM6830是一款三相高速功率MOSFET驱动器，具有6个通道，最高工作电压可达40V。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。逻辑兼容CMOS或LSTTL输出，低至3.3V逻辑输入。此外，采用内置死区功能来避免高压侧交叉导通。
JSM6830为PMOS 和NMOS输出10V门电源电压，为了简化PCB设计，JSM6830中集成了一个5V40mA 的LDO，用于为MCU或其他芯片供电。此外出于安全考虑，JSM6830还集成了热关闭保护。
JSM6830为SOP-16封装，可以在-40℃至125℃温度范围内工作。
二、产品特性
PIN MOS 半桥式三相输出
最高工作电压可达 40V
dv/dt 耐受能力可达±50 Vins
兼容 3.3V、5V 和 15V输入逻辑
P/NMOS |VGs|可达 10V
内置 5V/40mA LDO
内置过温保护功能
栅极驱动电压:
-5V至40V
宽温度范围-40~125°C
防直通逻辑
-内置 130ns 死区时间
芯片开通关断延时特性
-Ton/Toff =80ns/30ns
-高低侧廷时匹配
驱动电流能力:
-拉电流/灌电流=50mAV300mA
内置欠压锁定电路
-欠压锁定正向阀值 4.5V
-欠压锁定负向阀值 4.3V
符合 RoSH 标准

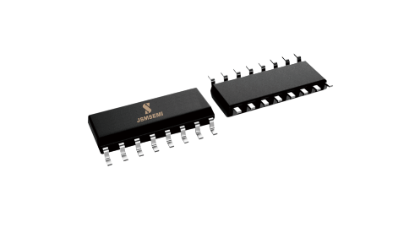

SOP16
三、应用范围
中小型功率电机驱动
功率 MOSFET驱动
半桥/全桥电源转换器
任何互补驱动转换器
四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 GND 为参考的，环境温度为 25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。所有电压參数的额定值是以 GND 为参考的，电流参数以流入端口为正，环境温度为 25℃。

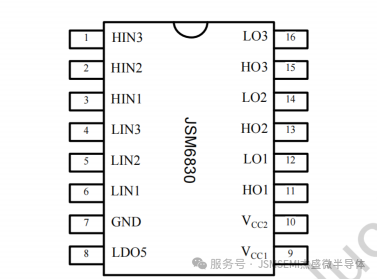

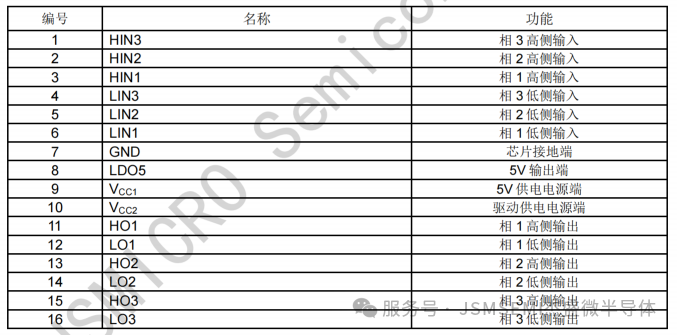

五、引脚功能描述

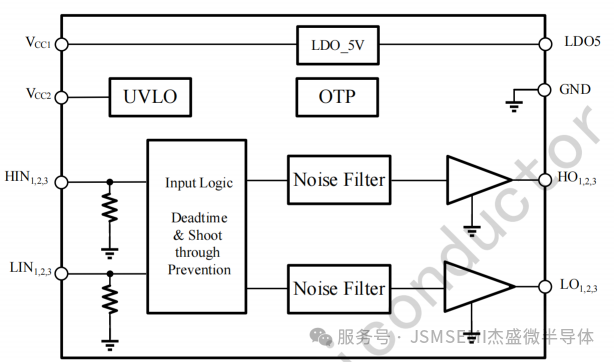

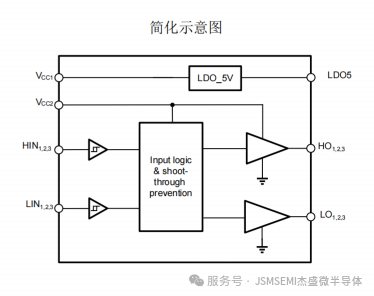

六、功能框图
从性能到成本，从集成度到可靠性，JSM6830 以全方位优势重新定义三相驱动芯片标准。无论是新方案设计还是旧方案升级，选择 JSM6830，就是选择更高效、更经济、更可靠的驱动解决方案!
