JSM1510STR当空调压缩机在高频启停中罢工、当电机控制板因电压突变频频报错、当逆变器设计被 EMI 问题折磨到秃头 —— 杰盛微半导体（JSMSEMI）带着全新一代全桥栅极驱动芯片 JSM1510STR 来了！这款集成 1.5A 大电流驱动能力与 100V 高压耐受的 “工业驱动神器”，正成为工程师朋友圈里的新晋 “网红”。

一、产品介绍
JSM1510STR是一款高压、高速功率全桥 MOSFET栅极驱动芯片，拥有两个独立的通道，每个通道有两路输出，两路输出分别控制高侧和低侧功率管栅极。JSM1510STR逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，和防直通的死区逻辑。  JSM1510STR的浮动通道可用于驱动高压侧 N沟道功率 MOSFET，浮地通道最高工作电压可达 100V。
JSM1510STR为 SOP14封装，可以在-40℃至 125℃温度范围内工作。


二、产品特性
自举工作的浮地通道
最高工作电压为+100V
兼容 3.3/5V输入逻辑
dVs/dt耐受能力可达+50V/ns
Vs负偏压能力达-9V
栅极驱动电压范围 5V至 20V
高、低侧欠压锁定电路
--欠压锁定正向阀值 4.5V
--欠压锁定负向阈值 4.3V
防直通死区逻辑
--死区时间设定 200ns
芯片传输延时特性
--开通/关断传输延时 Ton/Toff=150ns/120ns
--延迟匹配时间小于 50ns
宽温度范围-40~125°C
输出级拉电流/灌电流能力1.2AV1.5A
符合 RoSH标准

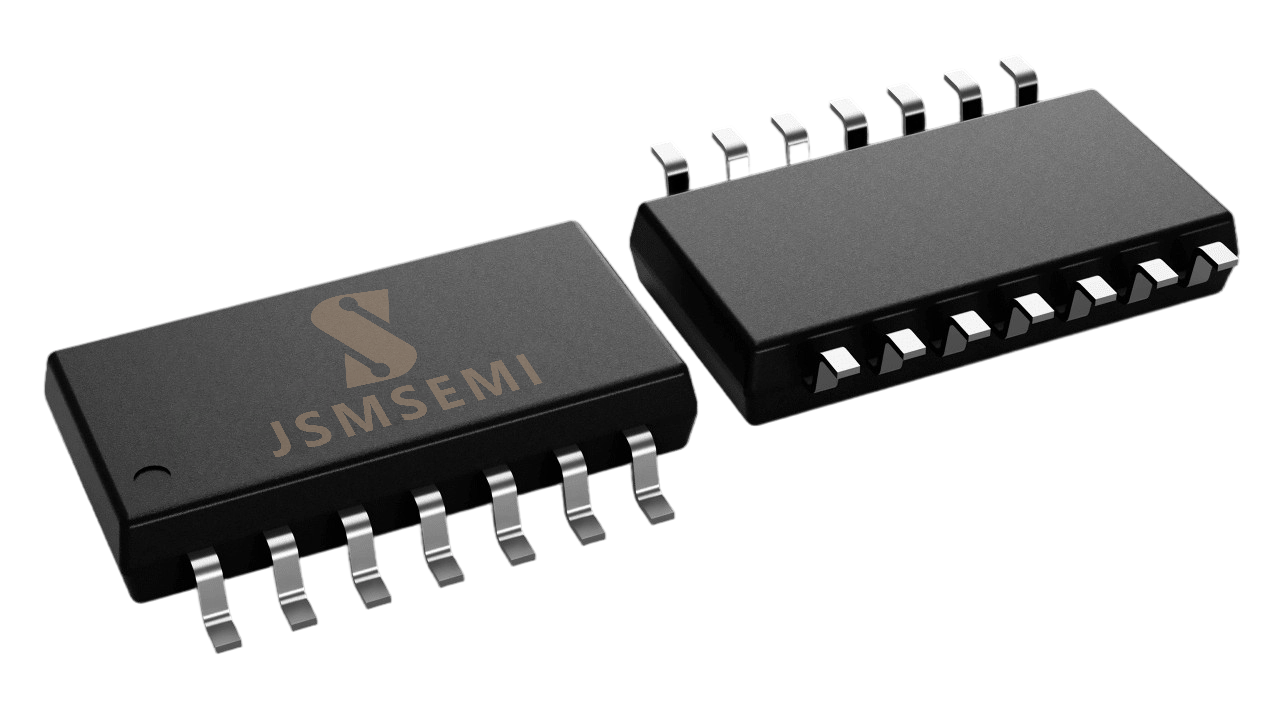

SOP14封装

三、应用范围
电机控制
空调/洗衣机
电源控制
通用逆变器
微型逆变器驱动

四、关键技术参数，性能一目了然

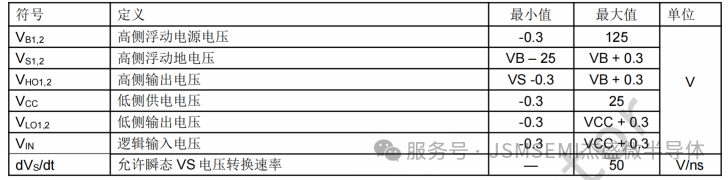

极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 COM 为参考的，环境温度为 25℃。

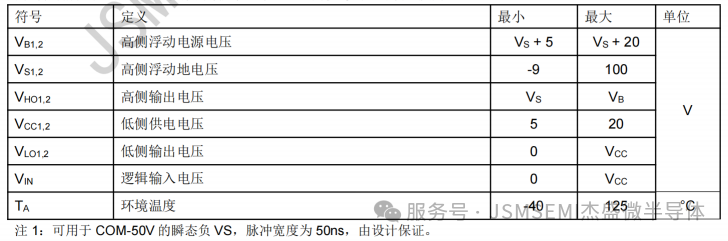

推荐工作范围
为了正确地操作，器件应当在以下推荐条件下使用。Vs和 COM 的偏置额定值是在电源电压为 15V 时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，环境温度为25℃。

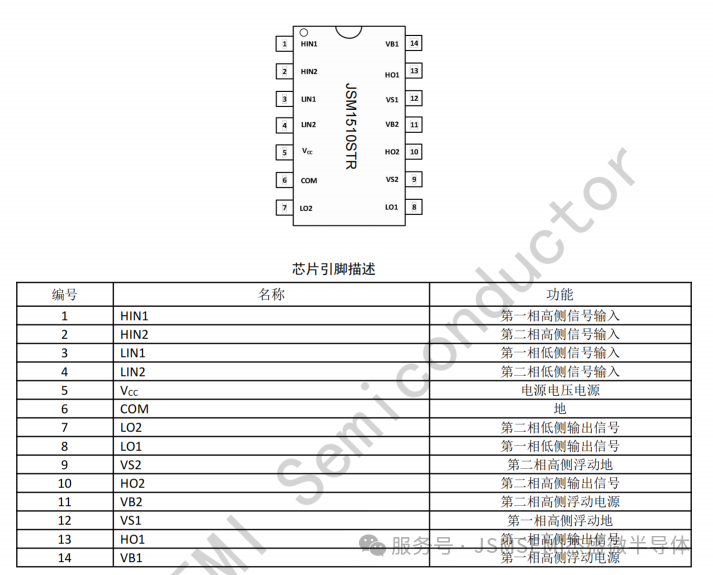

五、引脚功能描述

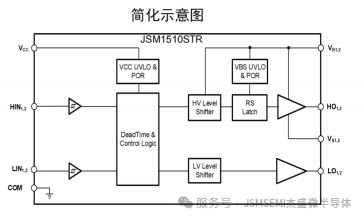

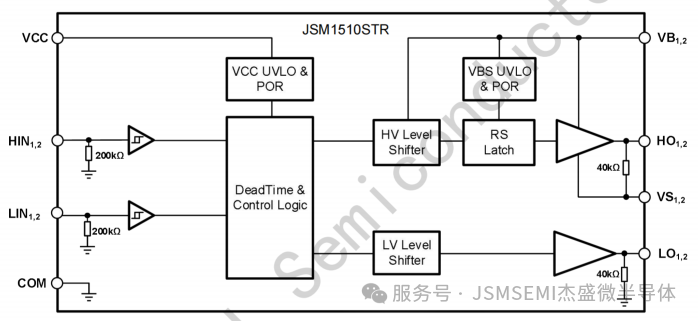

六、功能框图

七、自举电路的注意事项

A.自举电阻

自举电阻会在部分自举电路中使用，并不是必须元器件。在启动时 H0 与 L0 可能会发生异常跳变，此时增加自举电阻，自举电阻会在自举电路启动时，限制从自举二极管经过的电流，能够非常有效地抑制一些不良信号，起到保护电路的功能。

B.自举电容

在上桥臂长时间开启的电路设计中，使用电解电容作为自举电容的设计必须考虑 ESR。上桥臂长时间开启需要一个容值较大的自举电容，一般选用电解电容较多。但是电解电容有一定的内阻，会使自举电阻分压降低，无法实现其功能。此时并联一个低ESR的陶瓷电容，能够有效避免这种情况发生。

C.自举二极管

自举二极管用于维持自举电路的电压稳定，需要保证二极管的反向耐压能力大于驱动电源电压，并在此基础上尽可能地选择快恢复二极管，如肖特基二极管等。

如需获取JSM1510STR datasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com
杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
可扫描下方二维码关注我司公众号，获取更多资源~
🔹 回复 “JSM1510STR” 获取 规格书 & 设计指南
🔹 回复 “电源方案” 获取 典型应用案例集
杰盛微半导体——专注高性能电源管理芯片，助力您的产品更高效、更可靠！
