JSM6287系列1.5A 250V三相高同低反逻辑功率预驱动芯片,强势替代 FD6287 的行业新贵
发布日期:2025-07-04 18:00:00

JSM6287系列 在电子元器件的广阔天地里,每一次创新突破都可能重塑行业格局。今日,我们要为大家揭开一款极具潜力的芯片 —— 杰盛微 JSM6287 的神秘面纱,它正以破竹之势,成为 FD6287 的强力替代者,为众多领域带来全新的解决方案。、



一、产品介绍

JSM6287是一款高压、高速功率 MOSFET 高低侧驱动芯片,采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高侧和低侧参考输出通道。
JSM6287逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出具有大电流脉冲能力,和防直通的死区逻辑。

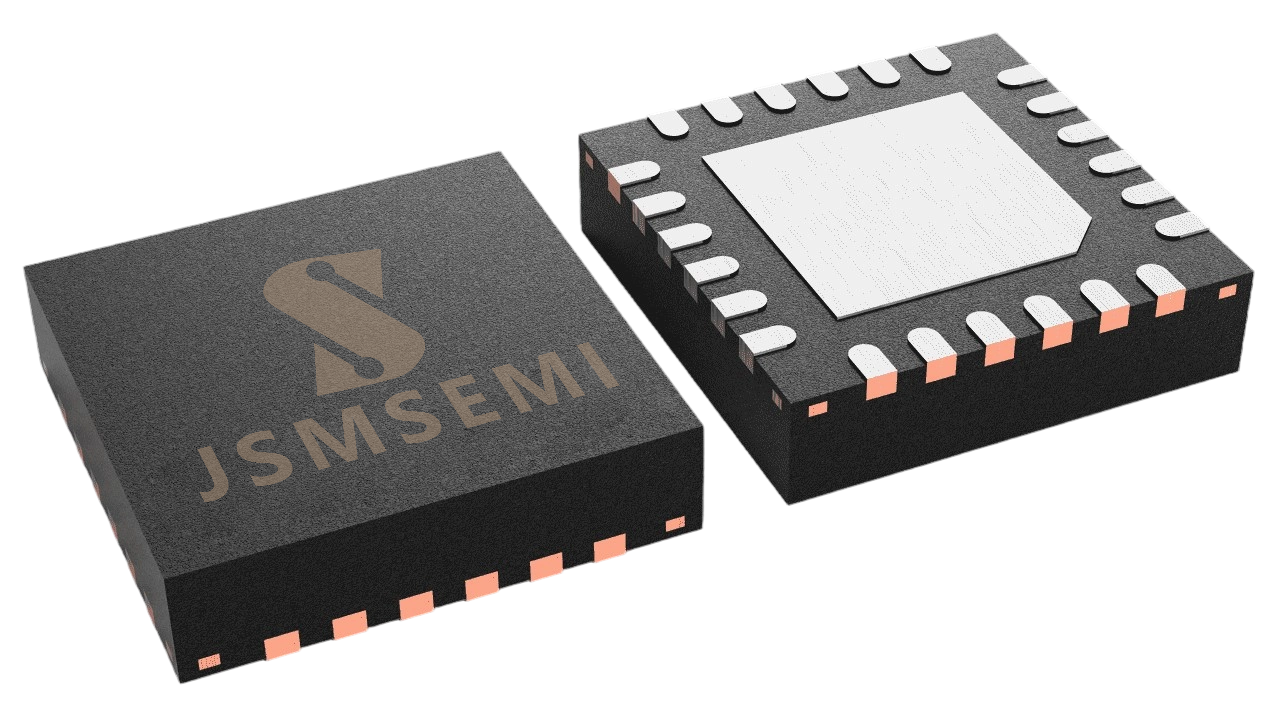

JSM6287的浮动通道可用于驱动高压侧N沟道功率 MOSFET,浮地通道最高工作电压可达250V。JSM6287T为TSSOP20 封装,JSM6287Q为QFN24封装,可以在-40℃至 125℃温度范围内工作。

二、产品特性
自举工作的浮地通道
最高工作电压为+250 V
兼容 3.3 /5V 输入逻辑
dVs/dt 耐受能力可达±50 V/ns
Vs 负偏压能力达-9V
栅极驱动电压范围 8V至 20V
高、低侧欠压锁定电路
-高侧欠压锁定正向闽值7.1V
-高侧欠压锁定负向闽值 6.9V
-低侧欠压锁定正向闽值 7V
-低侧欠压锁定负向闽值 6.6V
防直通死区逻辑
-死区时间设定200ns
芯片传输延时特性
-开通/关断传输延时 TonToff=150ns/120ns
-延迟匹配时间小于 50ns
宽温度范围-40~125°C
输出级拉电流/灌电流能力 1.5AV1.8A
符合 RoSH 标准




三、应用范围
电动工具
电机控制
两轮车
空调/洗衣机
通用逆变器
微型逆变器驱动、


四、技术参数详解:硬核实力看得见
极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 COM 为参考的,环境温度为 25℃
推荐工作范围
为了正确地操作,器件应当在以下推荐条件下使用。Vs和 COM 的偏置额定值是在电源电压为 15V时进行测量的,无特殊说明的情况下,所有电压参数的额定值是以 COM 为参考的,环境温度为25℃。


五、引脚功能描述


六、功能框图


💡 杰盛微 “替代无忧” 承诺:技术 + 服务双护航!
1:1 pin-to-pin 兼容:JSM6287(TSSOP20/QFN24 封装)无缝替换主流型号,无需改板;
免费样品 + 技术支持:回复 “JSM6287” 获取样品,工程师团队在线解疑;
量产无忧:交付周期比行业平均快 30%,杜绝 “断供焦虑”!
