JSM21364Q集成有自举二极管，对高侧进行充电，简化了芯片外围电路。逻辑输入电平兼容低至3.3V的CMOS或 LSTTL逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/GBT 等器件。

一、概览

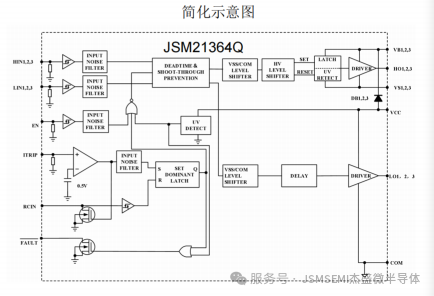

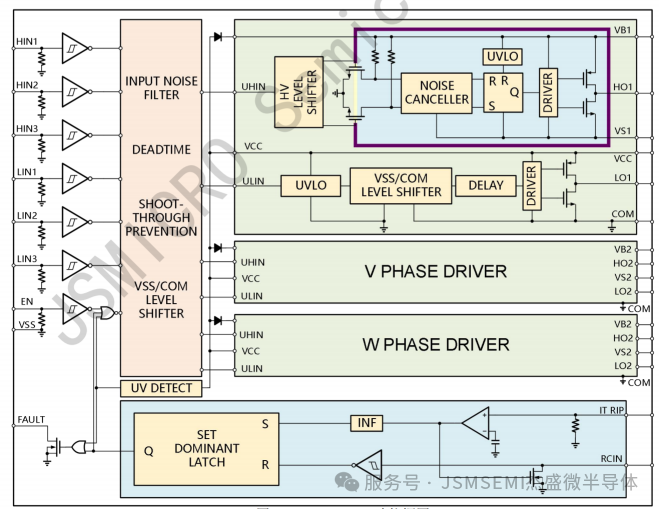

JSM21364Q是N型高压、高速功率 MOSFET/GBT 高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。三路高侧浮动驱动，通过自举电路可以工作于 700V 以上电压的系统，在 VB-VS 电压高于欠压阈值的条件下，可以实现 100%的占空比。

JSM21364Q输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。同时输入兼容CMOS和TL，更易于连接到主控芯片。
JSM21364Q 包含了多种保护功能，包括 EN 使能控制，内部互锁与过流检测功能。EN 使能端口为低电平信号时，驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在 HO与LO输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。同时，为了满足各种工业设计需求，JSM21364Q设计了可编程时间的重启端口，通过 RC 回路的参数选择,可以在一定的宽度内自由选择重启时间。

二、产品特性
自举工作的浮动通道
最高工作电压为 700V
兼容 3.3V输入逻辑
dV/dt 耐受能力可达±50 V/nsec
Vs 负压耐受能力达-9V
栅极驱动电压:12V到20V
集成先进的输入滤波功能
所有传输通道输入边沿触发
所有通道都受欠压锁定电路保护
防直通死区逻辑
过流关断全部六个通道
外部编程故障清除时间
独立的三路半桥驱动电路
所有通道廷时匹配
集成自举二极管
符合 RoSH 标准

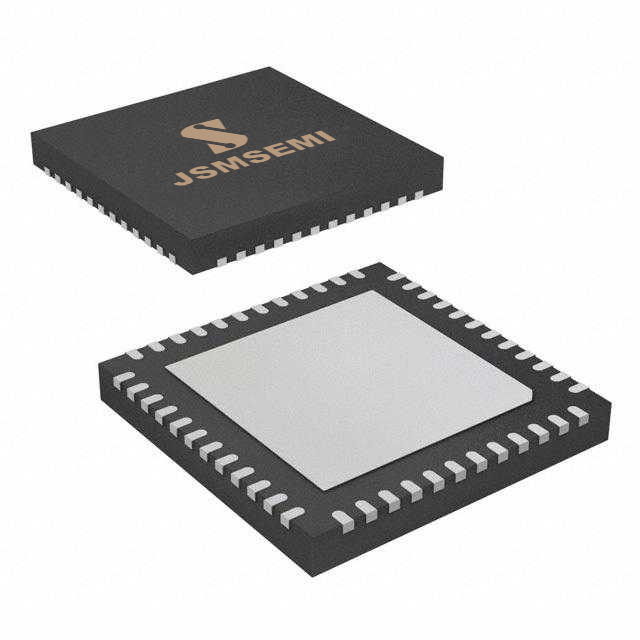

QFN6x6

三、应用范围
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

四、技术参数详解：硬核实力看得见
1. 极限工作范围
为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，电流参数以流入端口为正，环境温度为25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正，环境温度为25℃。

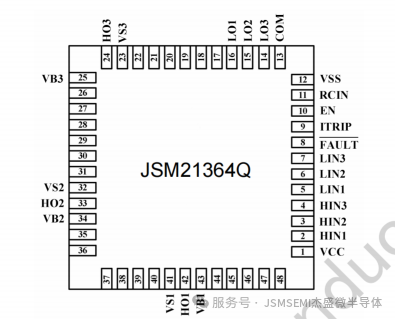

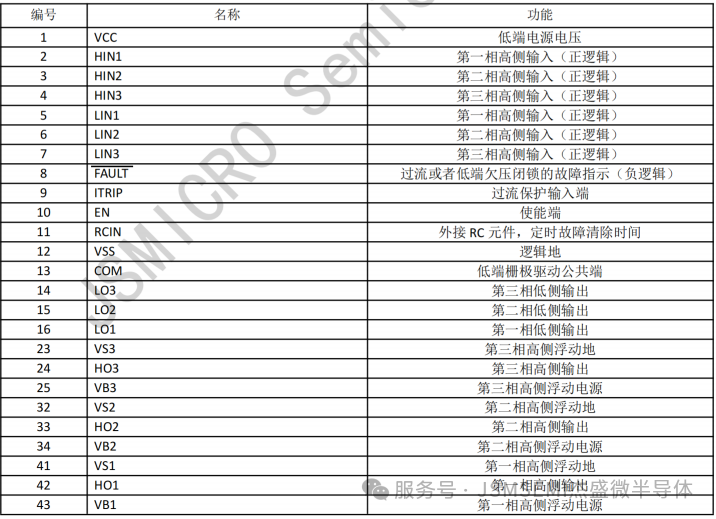

五、引脚功能描述

在电力电子领域，一款高性能的驱动芯片往往是电路稳定运行的 “心脏”。今天，我们要为大家隆重介绍杰盛微推出的 JSM21364Q—— 一款能完美替代 IRS21364 的 700V 带使能和故障报告的三相半桥 IGBT 驱动芯片，它将为你的电机控制、逆变器等应用带来更可靠、高效的解决方案。
