JSM23364DSTRPBF700V带使能和故障报告的三相半桥IGBT驱动芯片
发布日期:2025-07-14 18:30:00

JSM23364DSTR在工业控制、电机驱动、电力电子领域,IGBT 驱动芯片的稳定性与兼容性直接决定了系统的可靠性。当进口芯片面临供货波动、成本攀升等问题时,一款高性能、高兼容的国产替代方案成为行业迫切需求。杰盛微正式推出JSM23364DSTR—— 作为 IRS23364DSTR 的完美替代型号,它不仅继承了原型号的全部核心性能,更以国产芯片的供应链优势,为工程师们提供稳定可靠的选择。


一、概览

JSM23364DSTR是N型高压、高速功率 MOSFET/IGBT高低侧三相栅极驱动芯片,包含三路独立的半桥驱动电路。三路高侧浮动驱动,通过自举电路可以工作于 700V 以上电压的系统,在 VB-Vs 电压高于欠压阙值的条件下,可以实现 100%的占空比。
JSM23364DSTR输入端集成有滤波功能,当输入信号发生抖动或者输入脉宽小于滤波时间时,输出信号将保持不变。同时输入兼容CMOS和TTL,更易于连接到主控芯片。
JSM23364DSTR包含了多种保护功能,包括 EN使能控制,内部互锁与过流检测功能。EN 使能端口为低电平信号时,驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在 HO 与 L0 输出高电平信号,避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况,使应用工作在稳定状态。同时,为了满足各种工业设计需求,  JSM23364DSTR设计了可编程时间的重启端口,通过 RC 回路的参数选择,可以在一定的宽度内自由选择重启时间。



二、产品特性
自举工作的浮动通道
最高工作电压为 700 V
兼容 3.3V输入逻辑
dV/dt 耐受能力可达±50V/nsec
Vs 负压耐受能力达-9V
栅极驱动电压:12V到20V
集成先进的输入滤波功能
所有传输通道输入边沿触发
所有通道都受欠压锁定电路保护
防直通死区逻辑
过流关断全部六个通道
外部编程故障清除时间
独立的三路半桥驱动电路
所有通道延时匹配
符合 RoSH 标准

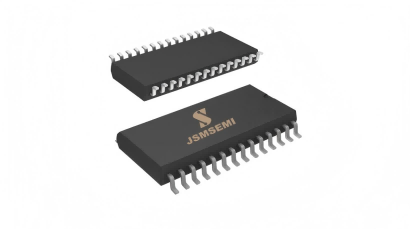

SOP-28


三、应用范围
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动


四、技术参数详解:硬核实力看得见
1. 极限工作范围
为了正确地操作,器件应当在以下推荐条件下使用。无特殊说明的情况下,所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正,环境温度为25℃
2. 推荐工作范围:
为了正确地操作,器件应当在以下推荐条件下使用。无特殊说明的情况下,所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正,环境温度为25℃。

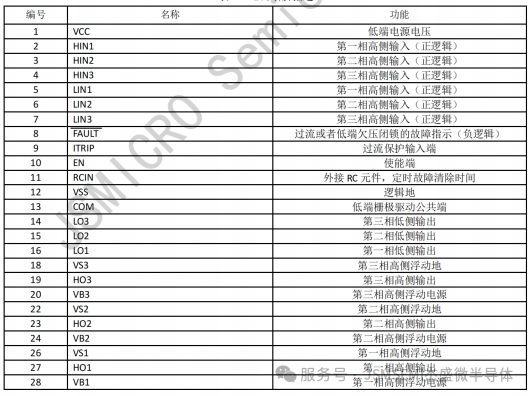

五、引脚功能描述

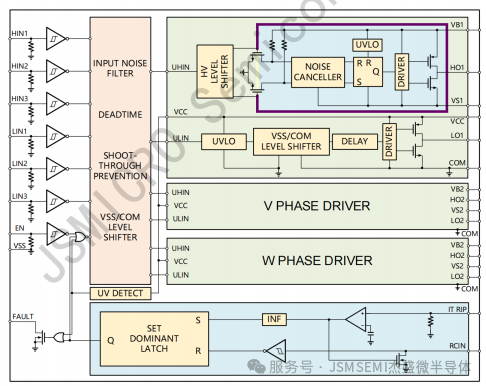

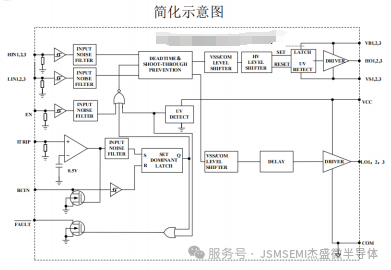

六、功能框图
