JSM10752L在家电、电机控制、逆变器等领域，高侧栅极驱动芯片是功率电子系统的 “神经中枢”，其性能直接决定了整个系统的效率、稳定性与可靠性。长期以来， IRS10752L 作为经典型号被广泛应用，但随着国产芯片技术的崛起，杰盛微半导体推出的 JSM10752L 以更优的性能、更适配的设计，成为极具竞争力的替代选择。今天，我们就来深入解析这款 100V 半桥高侧栅极驱动芯片的硬核实力。

JSM10752L是一款高压、高速功率 MOSFET高侧驱动芯片。JSM10752L采用高低压兼容工艺使得高侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的 CMOS或LSTTL 逻辑输出电平，输出具有大电流脉冲能力。JSM10752L其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达100V。JSM10752L采用 SOT23-6封装，可以在-40℃至 125℃温度范围内工作。

二、产品特性
自举工作的浮地通道
最高工作电压为+100V
兼容 3.3V, 5V 和 15V 输入逻辑
dVs/dt 耐受能力可达+50 V/ns
Vs 负偏压能力达-9V
栅极驱动电压从 10V到20V
集成欠压锁定电路
--欠压锁定正向阈值 8.9V
--欠压锁定负向阈值 8.2V
芯片传输延时特性
--开通/关断传输延时 Ton/Toff =130ns/130ns
--延迟匹配时间小于 50ns
宽温度范围-40°C ~125°C
输出级拉电流/灌电流能力 290mAV600mA
符合 RoSH 标准

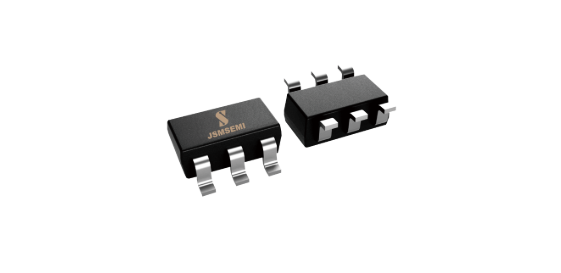

SOT23-6

三、应用范围
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 COM为参考的，环境温度为25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。Vs和 COM的偏置额定值是在电源电压为 15V时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以COM为参考的，环境温度为25℃。

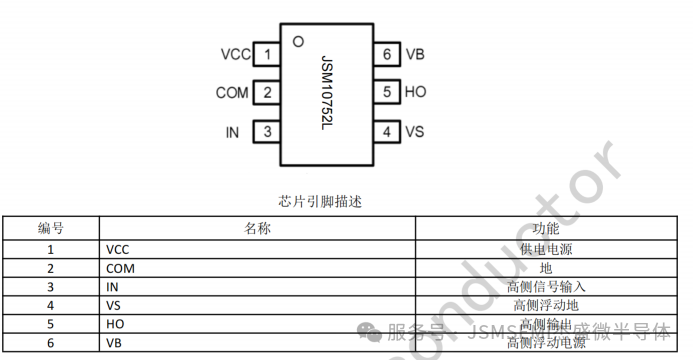

五、引脚功能描述

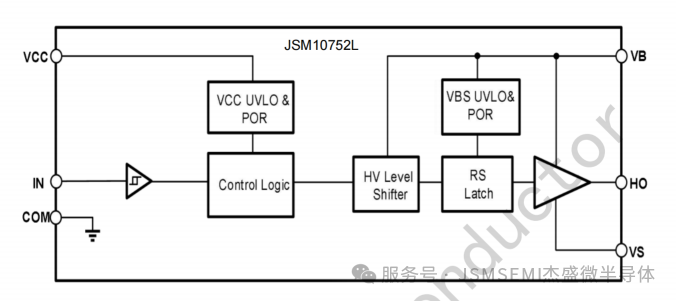

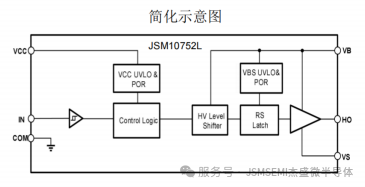

六、功能框图

在功率电子系统中，驱动芯片是 “隐形的基石”，其性能直接决定了系统的上限。杰盛微 JSM10752L 以 100V 高压适配、高速响应、强驱动能力，以及与 IRS10752L 的无缝兼容，为工程师提供了更优的选择。
无论是家电变频、电机控制还是逆变器设计，JSM10752L 都能以稳定的性能、友好的设计支持，助力项目快速落地。选择国产芯片，不仅是成本与供应链的优化，更是对中国半导体技术实力的认可 —— 杰盛微 JSM10752L，值得信赖的高侧栅极驱动解决方案。
（如需了解更多产品细节或申请样品，欢迎联系杰盛微半导体官方团队！）
