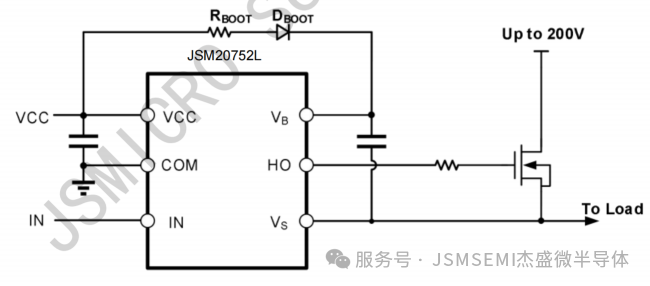

JSM20752L采用SOT23-6封装，可以在-40℃至 125℃温度范围内工作。

自举工作的浮地通道
最高工作电压为+200V
兼容 3.3V, 5V 和 15V 输入逻辑
dVs/dt 耐受能力可达+50 V/ns
Vs 负偏压能力达-9V
栅极驱动电压从 10 V到 20V
集成欠压锁定电路
--欠压锁定正向闽值 8.9V
--欠压锁定负向闽值 8.2V
芯片传输延时特性
--开通/关断传输延时 Ton/Toff =130ns/130ns
--延迟匹配时间小于 50ns
宽温度范围-40°C~125°C
输出级拉电流/灌电流能力 290mAV600mA
符合 RoSH 标准

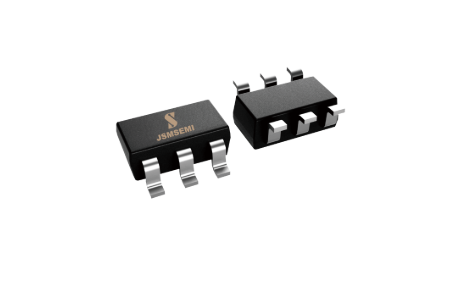

SOT23-6

四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 COM为参考的，环境温度为 25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。V和 COM的偏置额定值是在电源电压为 15V时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以COM为参考的，环境温度为25℃。

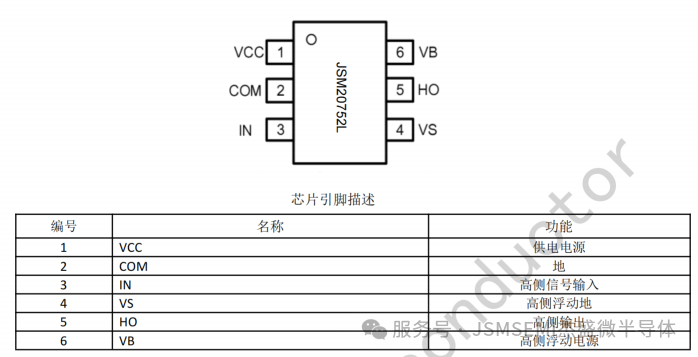

五、引脚功能描述

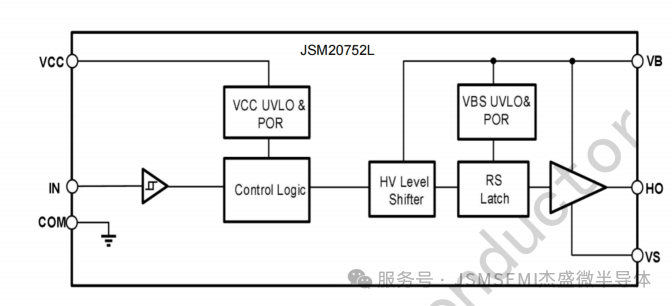

六、功能框图
