在工业自动化、智能家居、办公设备的电机控制场景中,“稳定”“高效”“低成本” 始终是工程师和采购团队的核心诉求。尤其是当常用型号面临供货波动、技术支持滞后等问题时,一款性能匹配、兼容度高的国产替代方案,往往能成为项目推进的 “及时雨”。

今天,杰盛微(JSMSEMI)要为大家带来一款重磅电机驱动芯片 ——JSM4950T,作为经典型号 A4950T 的无缝替代方案,它不仅继承了原型号的核心优势,更在可靠性、功耗控制上实现优化,完美适配直流有刷电机的 PWM 调速需求,为多领域应用注入 “国产芯” 动力。

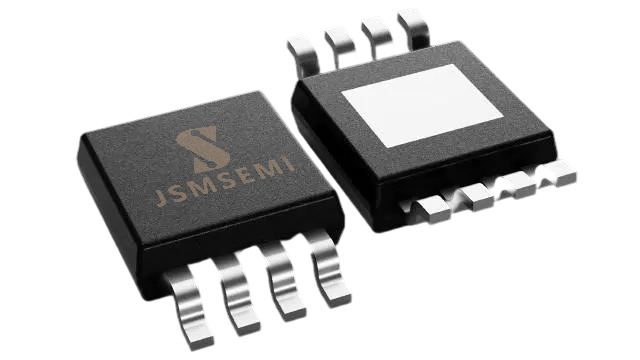

一、产品介绍

      A4950T用于PVM 调速控制驱动直流电机,内部集成了H 桥驱动及控制电路,峰值输出电流5A,连续输出电流可达3.0A,最高工作电压45V。通过输入端IN1、IN2 输入PWM 控制信号,可控制直流电机的速度和方向。芯片内部同步调节电路可以降低PWM控制过程中的功耗。A4950T具有超低功耗睡眠模式。芯片内部集成了过流保护、短路保护、欠压保护、过温保护等保护功能。A4950T可用外部电阻限制驱动电流芯片采用ESOP-8封装,带有裸露散热焊盘,能有效对芯片散热,可以在-40℃至125℃温度内工作。

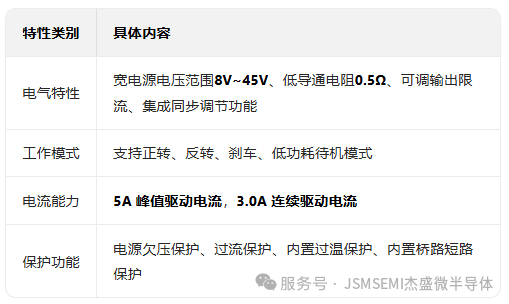

二、核心功能与特性

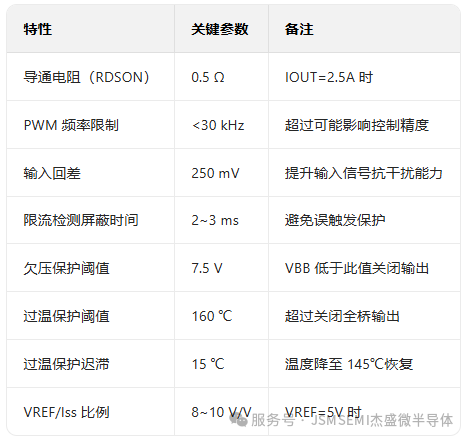

三、产品规格

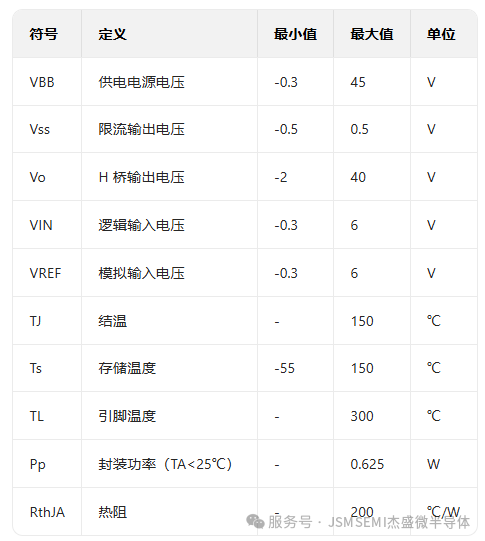

极限工作范围(TA=25℃,超过可能导致器件永久性损坏)

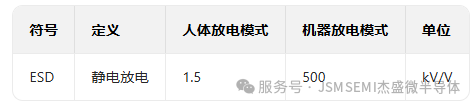

ESD 额定值

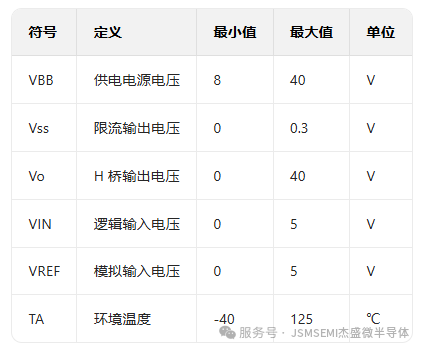

推荐工作范围(确保器件正常运行)

电气特性(TA=25℃,VBB=24V,CL=1nF)


四、应用场景:哪里都能 “搭” 的 “万能驱动芯”
凭借宽压、高电流、高可靠性的优势,JSM4950T 已广泛适配四大核心场景,成为不少研发团队的 “首选替代方案”:
1. 智能家居:稳定驱动,提升用户体验
窗帘电机、扫地机器人驱动轮、智能门锁离合电机 —— 宽电压适配 12V/24V 供电,低功耗待机延长电池续航,过温保护避免长时间运行失效;
厨房电器(如搅拌机、咖啡机)——5A 峰值电流应对启动冲击,短路保护防止食材卡滞导致的电机损坏。

2. 工业设备:抗造耐用,适应恶劣环境
小型传动机构(如流水线输送带电机)——-40~125℃宽温设计,应对车间高低温波动,欠压保护防止电网电压不稳导致的停机;
传感器云台电机 —— 高精度慢衰减调速,确保云台转动平稳,定位准确。

3. 办公设备:低噪高效,保障稳定运行
打印机、扫描仪走纸电机 —— 慢衰减模式下转速平稳,噪声小,提升办公环境舒适度;
碎纸机电机 —— 过流保护应对纸张过多导致的堵转,延长设备使用寿命。

4. 汽车电子(低压辅助):可靠防护,适配车载环境
车载氛围灯调节电机、座椅通风风扇 ——ESD 防护与过温保护,应对车载复杂电磁环境与高温,保障行车安全。


五、工程师必看:PCB 设计避坑指南
为了让 JSM4950T 发挥最佳性能,杰盛微的工程师整理了 4 个关键 PCB 设计要点,帮你避开常见问题:
LSS 引脚布线:LSS 引脚接电流采样电阻(Rs),需独立连线至星形接地点,连线尽量短(<5mm),避免地线压降影响采样精度;Rs 阻值建议 0.1~0.5Ω,确保最大负载时 LSS 引脚电压不超过 ±500mV;
散热焊盘处理:ESOP-8 封装的裸露散热焊盘需直接焊接至 PCB 铜平面,推荐铜面积≥10mm×10mm,并打 4~6 个散热过孔(直径 > 20mil),将热量传导至 PCB 底层,降低热阻;
电容摆放:VBB 引脚旁需靠近摆放 100μF/50V 电解电容(滤除低频纹波)与 0.1μF 陶瓷电容(滤除高频噪声),电容距离 VBB 引脚 < 10mm,避免电压波动影响芯片性能;
接地设计:采用星形接地,将 GND 引脚、Rs 接地端、电容接地端汇聚至同一接地点,避免地环流干扰采样与控制信号。

六、关于杰盛微:国产半导体的 “驱动力量”
作为专注于功率半导体与电机驱动芯片的国家级高新技术企业,杰盛微(JSMSEMI)始终以 “自主研发、国产替代” 为核心战略,拥有一支由资深半导体工程师组成的研发团队,在 H 桥驱动、同步整流、多重保护等核心技术上拥有自主知识产权。
针对 JSM4950T 等替代型号,杰盛微提供 “一站式技术支持”:
免费提供样品与应用手册(官网www.jsmsemi.com可下载);
24 小时技术咨询,协助解决 PCB 设计、调试问题;
稳定的供货周期,支持小批量试产与大批量采购,满足不同阶段需求。
国产替代,不止于 “兼容”,更在于 “升级”。杰盛微 JSM4950T,用硬核性能与可靠品质,为您的电机驱动项目保驾护航
