在智能手机技术迭代的浪潮中，屏幕显示效果不仅是用户体验的核心，更是终端厂商差异化竞争的关键。而支撑优质显示的 “幕后英雄”——TFT-LCD 显示器驱动芯片，直接决定了屏幕电压的稳定性、噪声控制能力与功耗表现。近日，杰盛微推出的JSM50198 TFT-LCD 显示器驱动芯片，凭借高性能电荷泵设计、精简外围方案与高适配性，成为智能手机显示模块的理想选择。

一、产品介绍

      JSM50198是一款高性能的升压电荷泵和逆转器可以产生两种输出电压:它包括泵控制器正输出电压和负输出电压。以下内容包含部件选择的详细说明和信息。正电荷泵控制器提供可调节的输出 AVDD 和固定-1比例的AVEE，以供应 TFT。
电荷泵时钟可由内部电路产生，以减少来自驱动IC的控制信号。或者电荷泵状态可以与液晶显示T信号(PSYNC)同步，减少状态变化时对显示质量的干扰。该设备只需要五(12针)或七(16针)小型低成本陶瓷电容器。JSM50198有TDFN-12引脚封装，用于智能手机液晶显示面板的驱动 IC。

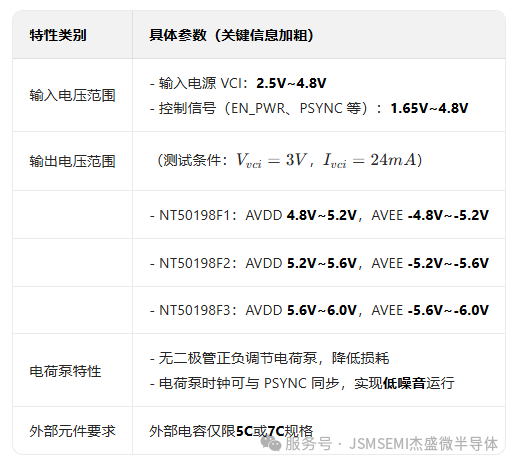

二、核心功能与特性

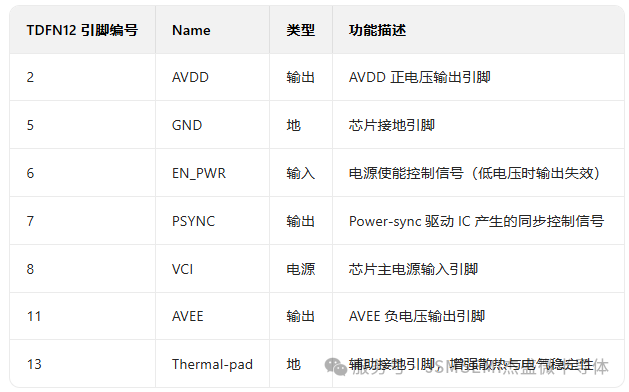

三、元件列表与引脚功能

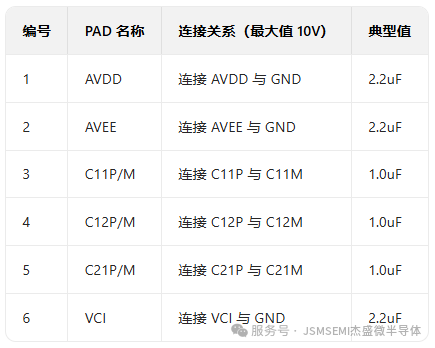

3.1 核心元件列表（需外接电容）

四、 产品规格

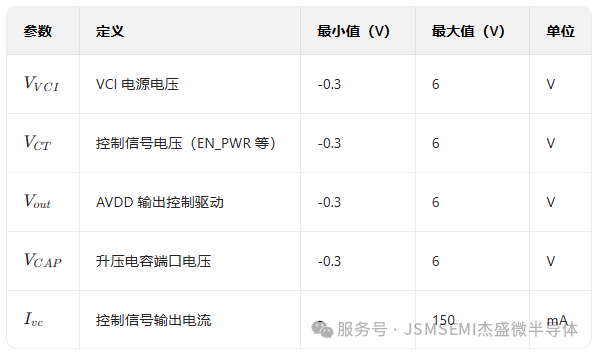

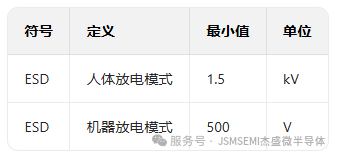

极限工作范围（超范围可能致永久性损坏）

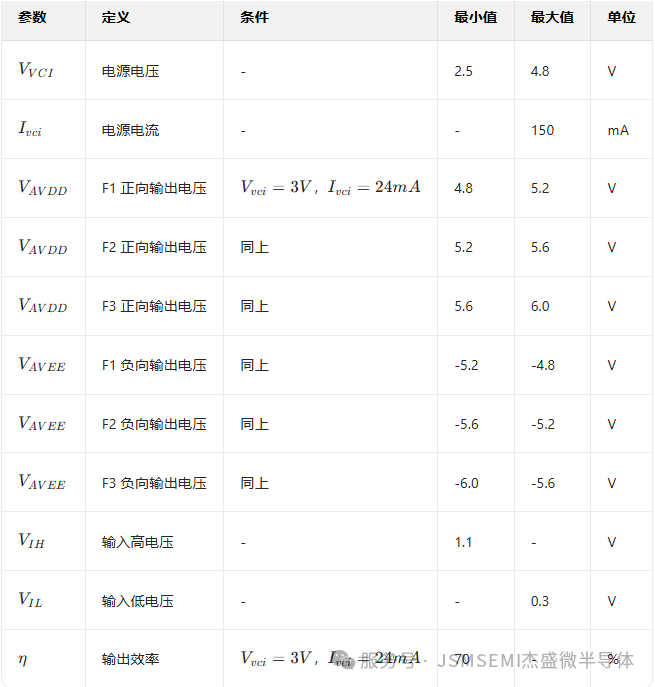

电气特性（正常工作状态）

五、省心设计：简化应用，降低开发门槛
对于硬件工程师而言，一款 “好用” 的芯片，不仅要参数优秀，更要能简化设计、减少调试成本。杰盛微 JSM50198 在这一点上可谓 “贴心”，从外围元件、工作模式到控制逻辑，都围绕 “易用性” 展开。
1. 精简外围：5/7 颗电容搞定，成本更优
传统驱动芯片往往需要搭配多颗不同规格的电容、电感，不仅增加 BOM 成本，还占用 PCB 空间。而 JSM50198 仅需使用5 颗（12 针方案）或 7 颗（16 针方案）小型低成本陶瓷电容器，即可实现稳定工作 —— 这些电容的典型值清晰明确：AVDD、AVEE、VCI 引脚搭配 2.2uF 电容，C11P/M、C12P/M、C21P/M 引脚搭配 1.0uF 电容，工程师无需反复调试电容参数，直接按参考设计布局即可。
2. 双工作模式：灵活适配不同主控方案
JSM50198 支持两种工作模式，可根据主控芯片的能力灵活选择：
PSYNC 同步模式：电荷泵时钟与液晶显示的 PSYNC 信号（帧同步信号）同步，能减少电荷泵状态切换时对显示质量的干扰 —— 由于噪声产生在 “显示走廊区域”（非有效显示区），用户完全不会在屏幕上看到杂纹或闪烁，尤其适合对显示画质要求高的旗舰机型；
自由运行模式：若主控芯片无法提供 PSYNC 信号，只需将 PSYNC 引脚连接到 GND，芯片便会启动内部 125KHz 时钟运行，无需额外配置，适配中低端机型的简化方案。
3. 清晰控制逻辑：避免设计踩坑
芯片的控制信号逻辑设计也十分严谨，尤其针对关键的电源使能引脚 EN_PWR，杰盛微特别标注：EN_PWR 用于使能 AVDD 和 AVEE 电荷泵电路，低电压时输出失效，且绝对不能直接连接到 VCI—— 这种明确的设计指引，能帮助工程师避免因接线错误导致的芯片损坏，减少调试返工成本。

六、封装细节：小尺寸里的大文章

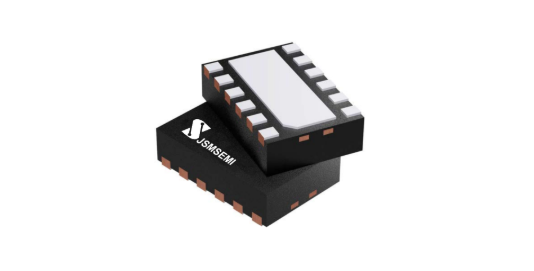

智能手机内部空间的紧张程度，要求每一颗元器件都必须 “精打细算” 尺寸。JSM50198 采用的 TDFN-12 封装，在尺寸控制上堪称极致：
封装长度（E）仅 2.30mm~2.50mm，宽度（D）1.40mm~1.60mm，总高度（A）0.40mm~0.50mm；
引脚宽度（b）控制在 0.15mm~0.25mm，既保证焊接可靠性，又能缩小 PCB 占位面积。
这种超小型封装不仅适配智能手机的紧凑设计，还能通过 “Thermal-pad（散热焊盘）” 接地，增强芯片散热能力，避免长时间工作时因温度过高导致性能衰减 —— 细节之处，尽显杰盛微的工程设计功底。

杰盛微：以技术赋能显示产业
作为专注于半导体领域的企业，杰盛微（JSMICRO）始终以 “为终端产品提供高可靠、高性价比的芯片解决方案” 为目标。JSM50198 的推出，不仅是对智能手机 TFT-LCD 驱动需求的精准响应，更体现了杰盛微在电荷泵技术、电源管理领域的深厚积累 —— 从参数定义到应用细节，每一处设计都围绕 “解决客户痛点” 展开，让工程师省心，让终端产品更具竞争力。
目前，JSM50198 已开放样品申请，相关技术文档（含详细电路图、封装规格）可通过杰盛微官网（www.jsmsemi.com）获取。如果你的团队正在研发新一代智能手机显示模块，需要一款能兼顾稳定性、精简设计与成本优势的驱动芯片，不妨关注杰盛微 JSM50198—— 它或许就是你突破设计瓶颈的关键选择。
（注：本文产品参数与设计细节均来自杰盛微 JSM50198 官方技术文档，具体应用需以实际测试为准。）
