在电力电子领域，200V 高压 N 沟道 MOSFET是很多核心设备的 “心脏”—— 从 AC-DC 开关电源、光伏逆变器，到中小功率电机驱动模块，都离不开它的稳定支撑。但行业里常用的经典型号 IRF630，随着应用对效率、可靠性的要求升级，逐渐暴露出导通损耗高、栅极电荷大等问题。
今天要给大家推荐的，正是杰盛微（JSMSEMI）针对性研发的JSM9N20C MOSFET—— 不仅完美兼容 IRF630 的 TO-220 封装，更在关键参数上全面升级，堪称高压场景下的 “能效与可靠性双优解”。
一、产品基础描述

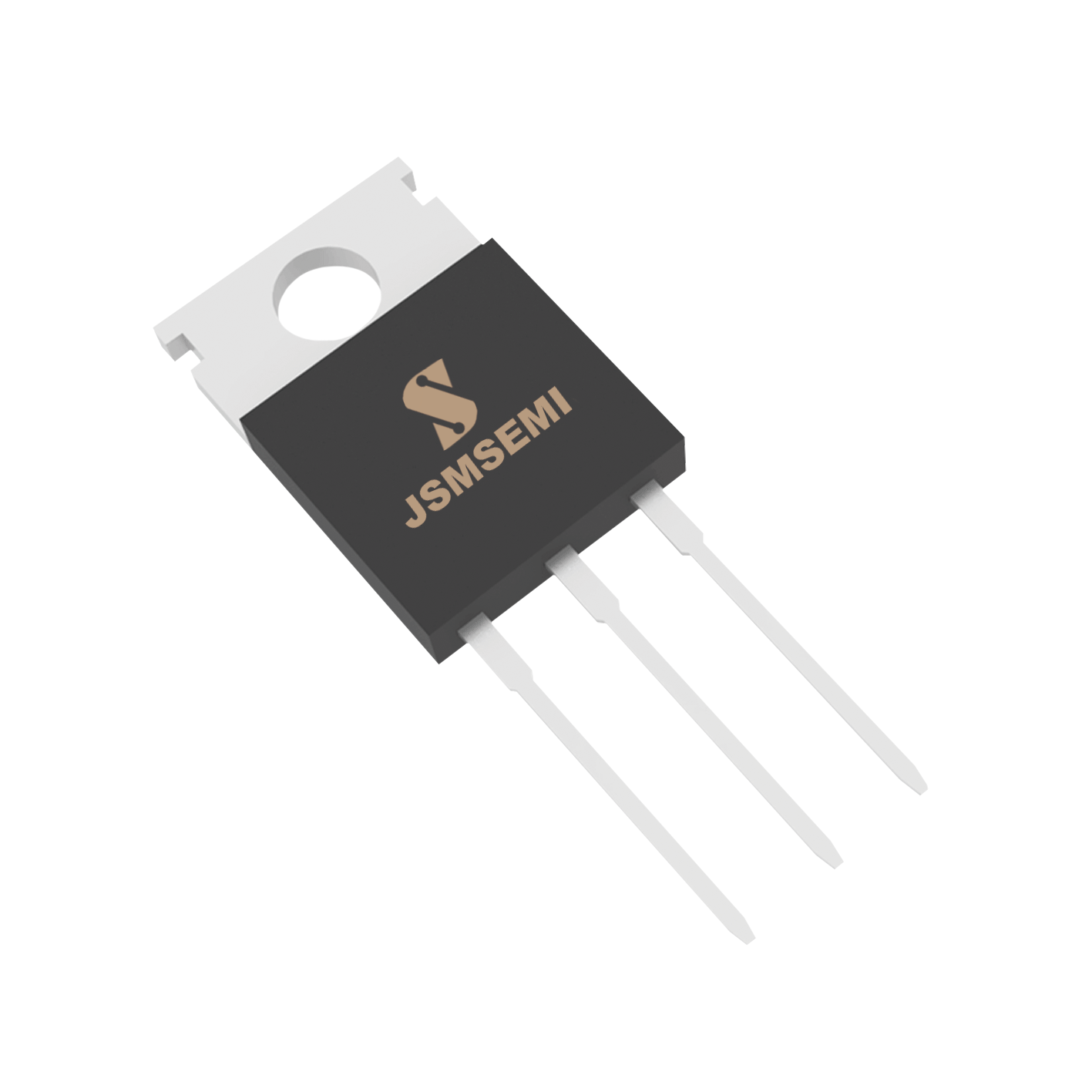

JSM9N20C 是杰盛微半导体（JSMSEMI）推出的200V N 沟道 MOSFET，采用TO-220 封装（引脚定义：1 脚 = Gate、2 脚 = Drain、3 脚 = Source），核心参数包括漏源电压（VDSs）200V、漏极电流（ID）9.0A@Tj=25℃（5.7A@Tj=100℃）、静态漏源导通电阻（RDS (on)）最大值 0.4Ω@VG=10V、ID=4.5A、总栅极电荷（Qg）典型值 22nC；具备低本征电容、优秀开关特性（导通延迟 Td (on) 典型 11ns、关断延迟 Td (off) 典型 60ns）、100% 雪崩测试、扩展安全工作区等优势，热特性方面结到壳热阻（RJC）最大值 1.74℃/W、结到环境热阻（RJA）最大值 62.5℃/W，工作结温最高 150℃，存储温度范围 - 55~150℃，适用于高频开关电源、电机驱动等对效率和可靠性有要求的场景。
JSM9N20C 的核心优势围绕 “低损耗、高可靠性、高频适配” 设计，具体包括：
1、低本征电容（Low Intrinsic Capacitances）：减少开关过程中的电容充放电损耗，提升高频工作效率；
优秀开关特性（Excellent Switching Characteristics）：导通 / 关断延迟短、上升 / 下降时间快，适配高频电路需求；
2、扩展安全工作区（Extended Safe Operating Area）：拓宽漏极电流 - 电压（ID-VDS）的安全工作范围，耐受瞬态过载；
3、低栅极电荷（Univalled Gate Charge）：典型值22nC（测试条件：VDS=160V、VGS=10V、ID=9A），降低栅极驱动电路的损耗；
4、低静态漏源导通电阻（Lower RDS (on)）：最大值0.4Ω（测试条件：VG=10V、ID=4.5A），减少器件导通时的功率损耗；
5、100% 雪崩测试（100% Avalanche Tested）：每颗器件均通过雪崩可靠性测试，确保感性负载场景下的稳定性。

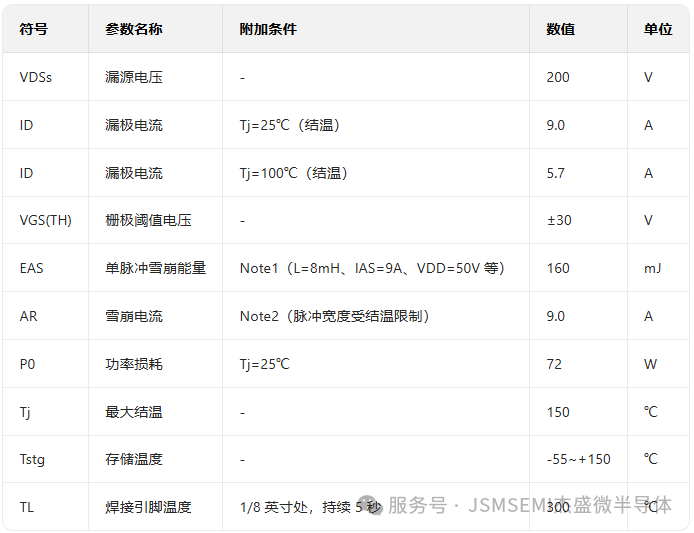

三、绝对最大额定值（TC=25℃超出可能导致器件损坏）
四、电气特性

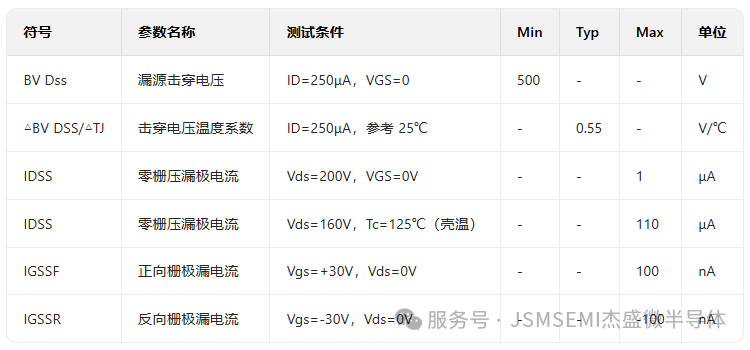

关断特性（栅极无驱动时）

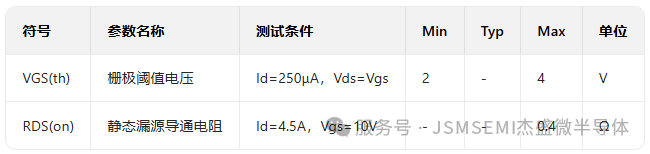

导通特性（栅极加驱动时）

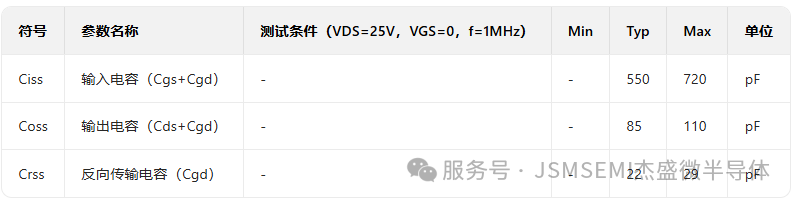

动态特性

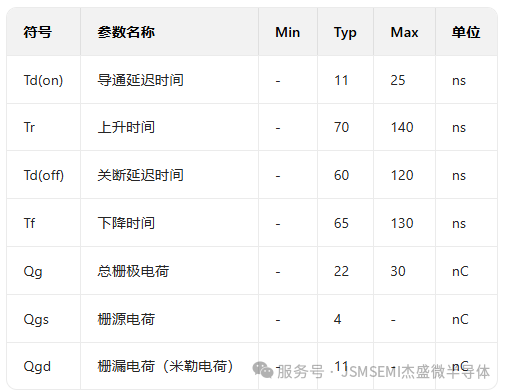

开关特性（测试条件：VDD=100V、ID=9A、RG=25Ω）
五、JSM9N20C 的核心底色
作为杰盛微功率器件家族的重要成员，JSM9N20C 从设计之初就瞄准 “高压、高效、高可靠” 三大核心需求，先看它的基础参数：产品类型：200V N 沟道增强型 MOSFET，适配大多数中高压应用场景；
封装形式：TO-220（引脚定义：1 脚 Gate、2 脚 Drain、3 脚 Source），与 IRF630 完全一致，无需修改 PCB 即可直接替换；
核心标识：低本征电容、优秀开关特性、100% 雪崩测试、扩展安全工作区 —— 这四大特性，正是它超越传统型号的关键。
从文档参数来看，JSM9N20C 的 “硬指标” 相当扎实：比如静态漏源导通电阻RDS (on) 最大值仅 0.4Ω（测试条件：VG=10V，ID=4.5A），总栅极电荷Qg 典型值 22nC（测试条件：VDS=160V，ID=9A），这些数据直接决定了它的低损耗优势；而 200V 的漏源电压（VDSs）、9A 的额定漏极电流（ID@Tj=25℃），则确保了在高压大电流场景下的稳定输出。
六、实战场景：这些地方，JSM9N20C 能 “大显身手”
光说参数不够，JSM9N20C 在实际应用中到底表现如何？我们结合几个典型场景来看：
1. AC-DC 开关电源（100-220V 输入）
在 12V/24V 输出的工业电源中，MOSFET 作为高频开关管，需要频繁承受 200V 左右的母线电压。JSM9N20C 的 200V VDSs 完全覆盖需求，而低 RDS (on) 和低 Qg 的组合，能让电源整机效率提升 3-5 个百分点 —— 对于需要通过能效认证（如 CE、UL）的产品，这无疑是 “加分项”。
2. 中小功率电机驱动（如水泵、风扇）
电机启动时的反电动势容易产生电压尖峰，JSM9N20C 的 160mJ 雪崩能量和扩展安全工作区（ESOA），能有效吸收这些尖峰能量，避免器件烧毁。同时它的内置体二极管正向电压（VSD）最大值 1.45V，比 IRF630 更低，续流损耗更小，电机运行更平稳。
3. 光伏微型逆变器（组串式）
光伏逆变器需要在高压（约 180V 直流输入）、高频（50kHz 以上）环境下工作，JSM9N20C 的低开关延迟（Td (on) 11ns）和低电容特性（Ciss 典型 550pF），能减少高频开关带来的 EMI 干扰，同时高雪崩可靠性也能应对光伏板电压波动的问题。
七、选择杰盛微：不止是 “替代”，更是 “升级”
作为专注于功率半导体的本土企业，杰盛微（JSMSEMI）在 MOSFET 研发上一直以 “贴近应用需求” 为核心。JSM9N20C 不仅是 IRF630 的 “兼容替代者”，更是在性能上的 “升级者”—— 从参数优化到可靠性测试，每一步都围绕工程师的实际痛点设计。
更重要的是，杰盛微提供完善的技术支持：无论是 PCB 布局建议、散热方案优化，还是样品测试，都能快速响应；同时批量供货稳定性强，避免了进口型号的交期波动风险。对于追求 “高性价比 + 本土化服务” 的企业来说，JSM9N20C 无疑是更务实的选择。
想试？这份 “福利” 请收好
如果你正在为 IRF630 的损耗、可靠性问题困扰，或者需要为新项目选型 200V MOSFET，不妨试试杰盛微 JSM9N20C—— 现在留言 “JSM9N20C”，即可获取完整 datasheet 和样品申请通道，亲自验证它的性能优势！
电力电子的进步，从来都是 “细节决定成败”。杰盛微 JSM9N20C 用更优的参数、更可靠的品质，为高压场景注入新的 “硬实力”，也期待它能成为更多工程师的 “得力助手”。
（注：文中 JSM9N20C 参数均来自杰盛微官方文档《JSM9N20C TO-220.pdf》，确保数据真实可靠。）
