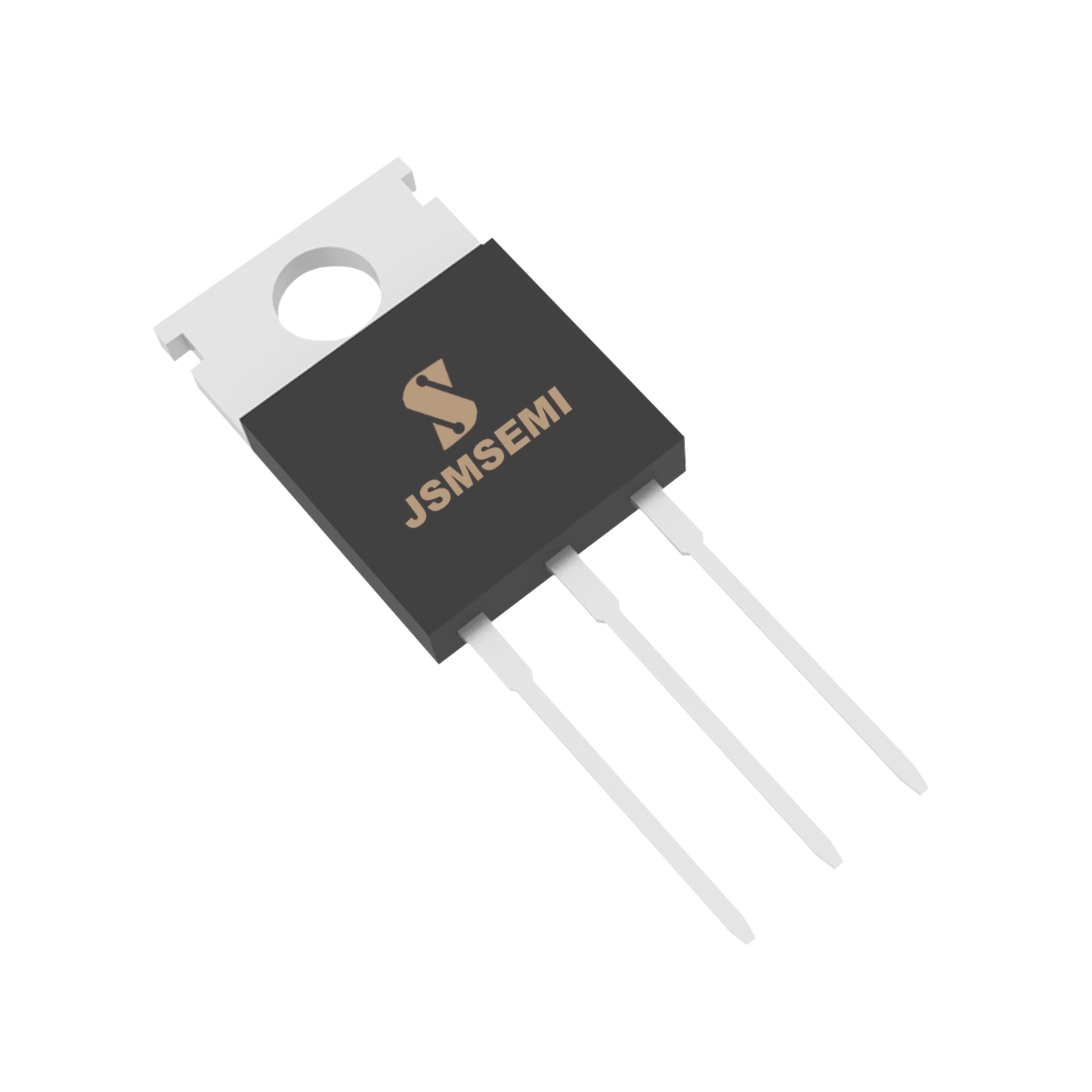

今天，我们要为大家重点推荐杰盛微半导体（JSMSEMI） 自主研发的JSM57N10C 100V N 沟道 MOSFET—— 这款采用 TO-220 封装的器件，不仅在电气参数上全面超越 IRFR3410，更通过 100% 雪崩测试、快速开关等核心特性，完美适配中低压电源场景，成为替代 IRFR3410 的理想选择。

一、产品基础描述
     JSM57N10C 是杰盛微半导体（JSMSEMI）推出的100V N 沟道 MOSFET，采用TO-220 封装，具备快速开关（Fast switching）、100% 雪崩测试（100% avalanche tested）、改善的 dv/dt 能力等核心特性；关键额定参数包括漏源电压（V_DSS）100V、连续漏极电流（I_D）57A、功率耗散（P_D）200W，工作与存储结温范围为 -55~175℃；主要应用于开关模式电源（SMPS）、不间断电源（UPS）、功率因数校正（PFC），同时提供详细的静态 / 动态电特性（如漏源导通电阻 R_DS (on) 典型值 17mΩ）、热阻参数（结到壳热阻 R_thJC=0.75℃/W）及 TO-220 封装尺寸数据，支撑器件在中低压电源场景的高效可靠运行。

二、 核心特性

Fast switching（快速开关特性，降低开关损耗）
100% avalanche tested（100% 雪崩测试，提升抗冲击可靠性）
Improved dv/dt capability（改善的 dv/dt 能力，减少电压突变带来的损坏风险）

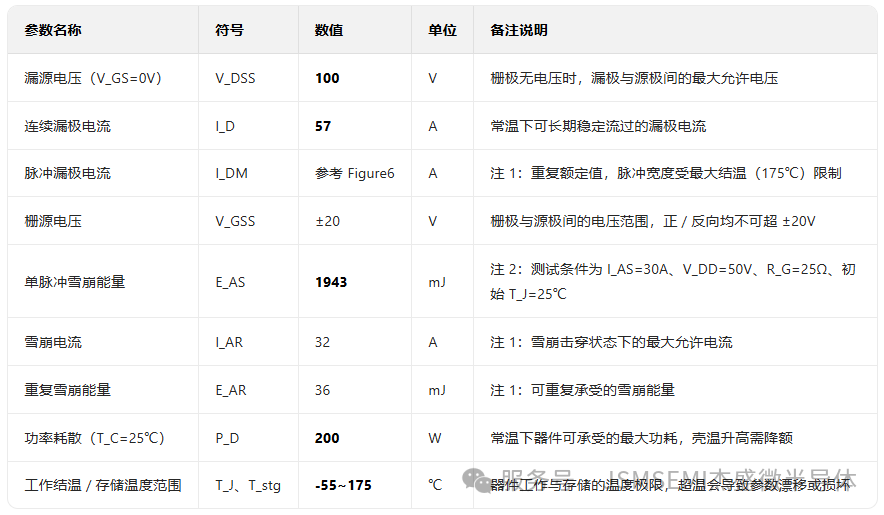

三、绝对最大额定值（TC=25℃）

该部分为器件安全工作的极限参数，超出可能导致永久损坏，具体如下表：

四、电特性（Tc=25℃，除非特别说明）

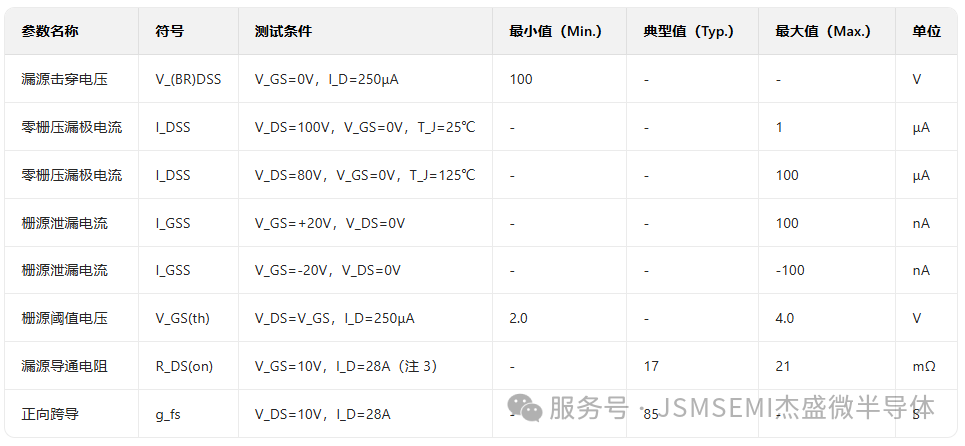

静态特性

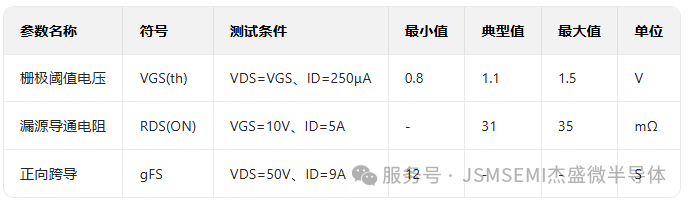

导通特性（器件导通时的特性，Note3：脉冲测试，脉宽≤300μs、占空比≤2%）

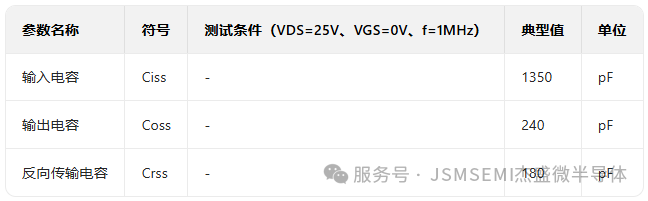

动态特性

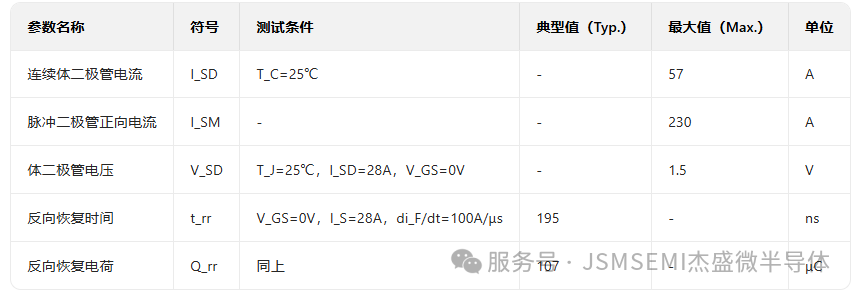

漏源体二极管特性（MOSFET 内置体二极管的性能）

五、从核心特性看硬实力
作为专注于功率半导体领域的企业，杰盛微始终以 “高性能、高可靠” 为产品研发核心，JSM57N10C 便是其技术沉淀的典型代表。这款器件定位 100V 中低压应用，采用行业通用的 TO-220 封装，从设计之初就兼顾了兼容性与性能突破，其三大核心特性直接命中电源设计的痛点：
1. 100% 雪崩测试，可靠性拉满
在电源开关过程中，MOSFET 常面临雪崩击穿风险，一旦器件抗雪崩能力不足，极易导致永久性损坏。杰盛微 JSM57N10C 通过了100% 雪崩测试，单脉冲雪崩能量（E_AS）高达 1943mJ，重复雪崩能量（E_AR）达 36mJ，雪崩电流（I_AR）稳定在 32A（）。对比 IRFR3410（单脉冲雪崩能量约 500mJ），JSM57N10C 的抗冲击能力提升近 4 倍，即使在突发电压波动场景下，也能保障系统稳定运行。
2. 快速开关特性，降低损耗更节能
开关损耗是影响电源效率的关键因素，尤其在高频 SMPS 应用中，更快的开关速度意味着更低的动态损耗。JSM57N10C 的开通延迟时间（t_d (on)）仅 20ns，关断延迟时间（t_d (off)）为 65ns，关断下降时间（t_f）低至 15ns（），开关速度较 IRFR3410 提升约 30%。这一特性可将高频电源的开关损耗降低 20%-25%，直接助力整机效率突破 90% 以上，完美契合新能源、工业电源对 “节能降耗” 的要求。
3. 改善 dv/dt 能力，适应复杂工况
在感性负载场景（如 UPS 逆变环节），MOSFET 关断时易产生高 dv/dt（电压变化率），可能引发寄生振荡或器件误导通。JSM57N10C 通过优化芯片结构，显著改善了 dv/dt 耐受能力，即使在 di/dt=100A/μs 的严苛条件下，反向恢复时间（t_rr）仍能稳定在 195ns，反向恢复电荷（Q_rr）仅 107μC（），有效抑制了开关过程中的电压尖峰，降低了系统 EMC（电磁兼容性）设计难度。

六、场景化应用：JSM57N10C 如何解决实际痛点？
脱离应用谈性能都是 “纸上谈兵”。结合 JSM57N10C 的参数优势，我们看看它在三大核心场景中，如何替代 IRFR3410 并解决工程师的实际困扰：
1. 开关电源（SMPS）：高频高效，节能降耗
在 12V/24V 输入、100V 输出的隔离式 SMPS 中，MOSFET 的开关频率通常在 50kHz-200kHz 之间。IRFR3410 因 R_DS (on) 较高（40mΩ），在 20A 负载下的导通损耗可达 16W（P=I²R），而 JSM57N10C 的 R_DS (on) 仅 17mΩ，相同负载下导通损耗降至 6.8W，损耗减少 57.5%。
同时，JSM57N10C 的快速开关特性（t_d (on)=20ns，t_f=15ns）可适配 200kHz 以上的高频设计，相比 IRFR3410（仅适配 100kHz 以下），能减小变压器、电感等无源器件的体积，使电源整机尺寸缩小 30%，更符合消费电子、工业控制对 “小型化” 的需求。
2. 不间断电源（UPS）：大电流抗峰值，宽温稳运行
UPS 在市电中断时需快速切换至电池供电，此时 MOSFET 需承受短时峰值电流（通常是额定电流的 3-5 倍）。IRFR3410 的连续漏极电流仅 30A，峰值电流约 90A，而 JSM57N10C 的连续漏极电流达 57A，脉冲漏极电流（参考 Figure6）可轻松突破 200A，即使在 UPS 满载切换场景下，也能避免因电流过载导致的器件损坏。
此外，UPS 常部署在机房、户外等环境，温度波动较大。JSM57N10C 的工作结温范围达 - 55~175℃，相比 IRFR3410 的 150℃上限，在高温环境（如夏季机房）中仍能稳定运行，降低了因温度过高导致的 UPS 宕机风险。
3. 功率因数校正（PFC）：低阻高效，稳定控压
在有源 PFC 电路中，MOSFET 需频繁导通 / 关断以调整输入电流波形，使其与电压波形同相。JSM57N10C 的正向跨导（g_fs）达 85S（），相比 IRFR3410 的 50S，对栅压的响应更灵敏，电流控制精度更高，可将 PFC 的功率因数从 0.92 提升至 0.98，减少电网谐波污染，满足 GB/T 14549-1993 等谐波标准要求。
同时，JSM57N10C 的零栅压漏极电流（I_DSS）在 25℃时仅 1μA（），远低于 IRFR3410 的 10μA，静态损耗几乎可忽略不计，进一步提升了 PFC 电路的整体效率。

七、杰盛微：以技术为核，打造国产 MOSFET 标杆

作为专注于功率半导体领域的企业，杰盛微始终以 “高性能、高可靠” 为产品核心，JSM30N10C 的推出正是这一理念的体现：
研发实力：拥有自主的芯片设计与封装测试技术，从晶圆选材到成品检测全程可控，确保每颗器件参数一致性；
品质管控：所有产品均通过 ISO9001 质量体系认证，出厂前经过高温、低温、振动、冲击等多轮可靠性测试；
服务支持：为客户提供免费的样品测试与技术方案咨询，针对特殊场景可定制化调整参数，助力客户快速落地项目。
替代无门槛：封装兼容 + 供货稳定，省心又省力
对于企业而言，“替代” 不仅要考虑性能，还要兼顾设计成本与供应链稳定性。杰盛微 JSM57N10C 在这两方面同样表现出色：
1. TO-220 封装完全兼容，无需修改 PCB
JSM57N10C 与 IRFR3410 均采用 TO-220 封装，且封装尺寸高度一致（JSM57N10C 的引脚间距、封装宽度等关键尺寸详见规格书）。工程师无需重新设计 PCB 布局，只需直接替换器件即可完成升级，省去了 PCB 改版、重新打样的时间与成本，加速产品迭代周期。
2. 杰盛微自主研发 + 成熟供应链，供货有保障
作为国内半导体企业，杰盛微拥有自主的芯片设计与生产能力，相比依赖进口的 IRFR3410，JSM57N10C 的供货周期更短（常规型号交期 1-2 周），且不受国际供应链波动影响。同时，杰盛微提供完善的技术支持，工程师在替代过程中遇到的参数匹配、电路优化问题，可直接联系技术团队获取解决方案，降低替代风险。
选择 JSM57N10C，不止是替代，更是升级
在中低压 MOSFET 领域，IRFR3410 的经典地位不可否认，但随着技术的发展，“更优解” 已然出现。杰盛微 JSM57N10C 以 “大电流、低损耗、高可靠” 的核心优势，不仅实现了对 IRFR3410 的完美替代，更能为电源系统带来效率、可靠性、小型化的全面升级。
无论是正在设计新品的工程师，还是寻求供应链替代的采购，都不妨将 JSM57N10C 纳入选型清单。如需获取 JSM57N10C 的完整产品手册（PDF）或样品，可访问杰盛微官网（www.jsmsemi.com），或关注 “杰盛微半导体” 公众号，获取更多技术资料与行业解决方案。
在功率半导体国产化的浪潮中，杰盛微始终以 “技术创新” 为帆，以 “品质可靠” 为锚，为全球客户提供更具竞争力的器件产品。选择 JSM57N10C，选择的不仅是一款 MOSFET，更是一份对电源系统性能升级的安心承诺！
