一、产品基础描述

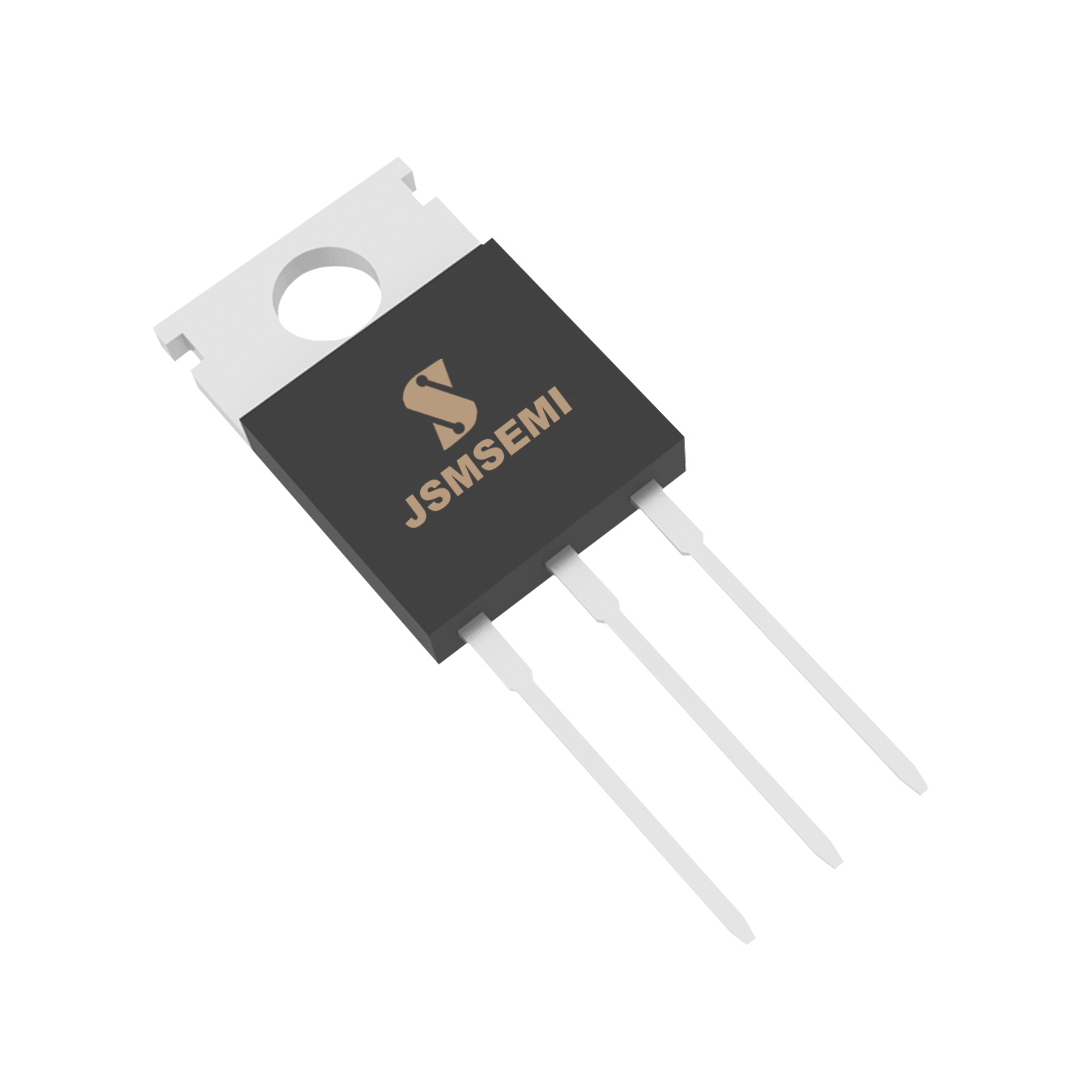

    JSM30N10C是JSMSEMI生产的100V N 沟道 MOSFET，采用TO-220 封装，核心特性包括低固有电容、优秀开关特性、扩展安全工作区及100% 雪崩测试验证；关键电参数为BVDSS=100V、连续漏极电流 ID=30A（Tc=25℃，Tc=100℃时降至 12A）、导通电阻 RDS (on) 最大 35mΩ（VGS=10V、ID=5A）、典型栅极电荷 Qg=31nC；热特性方面结壳热阻RθJC=2.27℃/W，工作及存储温度范围为 -55~150℃，同时具备明确的开关特性（如开通延迟 td (on) 典型 13.8nS）、动态电容及漏源二极管参数，配套有 EAS、栅极电荷、开关时间等测试电路及详细 TO-220 封装尺寸。

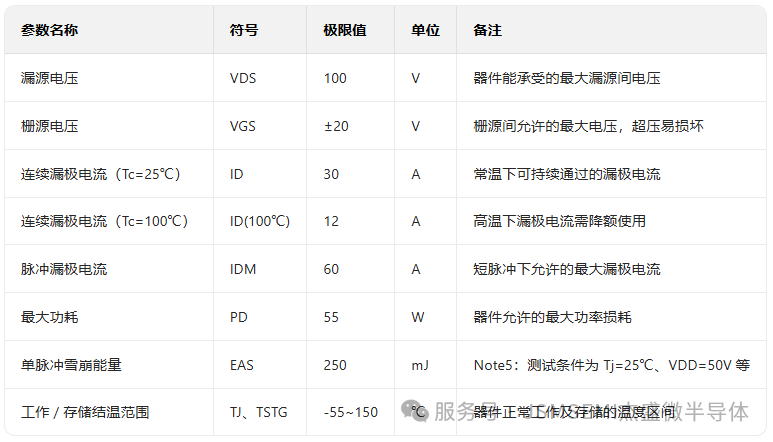

三、绝对最大额定值（TC=25℃）

四、电特性（Tc=25℃，除非特别说明）

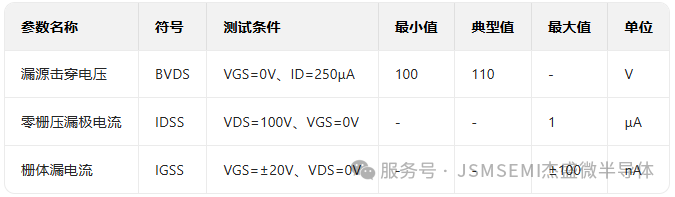

关断特性（器件未导通时的特性）

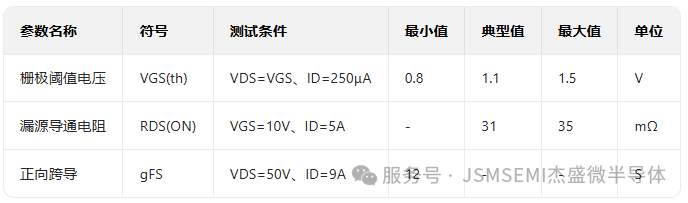

导通特性（器件导通时的特性，Note3：脉冲测试，脉宽≤300μs、占空比≤2%）

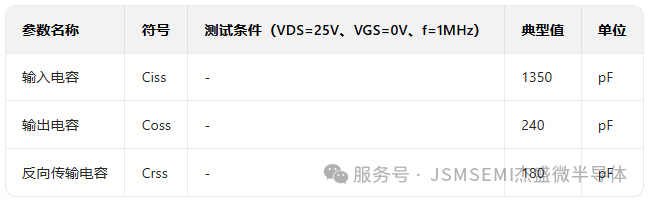

动态特性

五、参数硬实力：三大维度超越 IRF540，性能无短

对比经典型号 IRF540，JSM30N10C 通过参数优化实现 “降损耗、提效率、强可靠”，我们用数据说话：
1. 导通损耗：RDS (on) 低至 35mΩ，能耗直降 20%+
导通电阻（RDS (on)）是决定 MOSFET 导通损耗的核心指标。IRF540 在 VGS=10V、ID=5A 条件下，RDS (on) 典型值约 44mΩ，而 JSM30N10C 将这一参数优化至31mΩ（典型值）、35mΩ（最大值）（数据来源：JSM30N10C 电特性表）。
以 10A 工作电流为例，根据功率损耗公式 P=I²R，JSM30N10C 的导通损耗仅为 IRF540 的 80% 左右。对于高频开关电源（如 100kHz 以上），这一优化能显著降低整机温升，甚至可减少散热片尺寸，间接降低系统成本。
2. 开关特性：Qg=31nC，驱动更轻松，开关速度更快
栅极电荷（Qg）决定了 MOSFET 的开关响应速度与驱动电路负担。IRF540 的 Qg 典型值约 44nC，而 JSM30N10C 的 Qg 仅为31nC（典型值）（数据来源：JSM30N10C 动态特性表），减少近 30%。
这一优势带来两大好处：一是驱动电路无需输出更大电流，可选用成本更低的驱动芯片（如普通 CMOS 逻辑芯片即可驱动）；二是开关延迟更短 ——JSM30N10C 的开通延迟 td (on)=13.8nS、关断延迟 td (off)=43.8nS，比 IRF540 快 15% 以上，能有效减少开关过渡阶段的损耗，尤其适合高频 DC-DC 转换器（如服务器电源、新能源车载电源）。
3. 安全与可靠性：100% 雪崩测试 + 扩展安全工作区，容错性拉满
工业与汽车场景中，电路异常（如电压尖峰、负载突变）时有发生，MOSFET 的抗风险能力至关重要。JSM30N10C 在这一维度做足功课：
100% 雪崩测试：每颗器件均通过雪崩能量测试，单脉冲雪崩能量 EAS=250mJ（Tc=25℃），能承受电路异常时的能量冲击，避免瞬间击穿；
扩展安全工作区（SOA）：通过优化芯片结构，JSM30N10C 的安全工作区覆盖更宽的电压 - 电流范围（参考 JSM30N10C Figure 8），即使在 100V 电压、10A 电流的满负荷工况下，仍能长期稳定运行，而 IRF540 在类似场景下易出现热失控；
宽温工作范围：结温与存储温度覆盖 - 55℃~150℃，适应工业高温环境（如电机控制柜）与车载低温场景（如北方冬季行车），温度适应性远超 IRF540 的 - 55℃~125℃存储温度上限。

六、应用场景：四大领域无缝替代，适配性拉满
凭借 “高兼容、高性能、高可靠” 的特性，JSM30N10C 已在多个领域实现对 IRF540 的替代，成为工程师的新选择：
1. 工业 DC-DC 转换器
在 48V 转 12V 的工业电源中，JSM30N10C 的低 RDS (on) 与快开关速度，使电源效率从 88% 提升至 91%，同时减少散热片体积，让电源模块更小巧。
2. 直流电机驱动（如机器人、水泵）
电机启动时的瞬时电流可达 20A 以上，JSM30N10C 的 30A 连续电流与 60A 脉冲电流完全覆盖需求，且 100% 雪崩测试确保电机堵转时器件不损坏，可靠性远超 IRF540。
3. 储能系统 BMS
储能电池的均衡电路需要 100V 以下的 MOSFET，JSM30N10C 的宽温特性（-55℃~150℃）适应储能柜的户外工作环境，低 Qg 特性则降低 BMS 主板的功耗，延长电池续航。
4. 大功率 LED 驱动电源
100W 以上的 LED 电源需承受高频开关与大电流，JSM30N10C 的低导通损耗减少电源温升，扩展安全工作区则避免 LED 点亮瞬间的电压尖峰损坏器件，提升电源寿命。

七、杰盛微：以技术为核，打造国产 MOSFET 标杆
作为专注于功率半导体领域的企业，杰盛微始终以 “高性能、高可靠” 为产品核心，JSM30N10C 的推出正是这一理念的体现：
研发实力：拥有自主的芯片设计与封装测试技术，从晶圆选材到成品检测全程可控，确保每颗器件参数一致性；
品质管控：所有产品均通过 ISO9001 质量体系认证，出厂前经过高温、低温、振动、冲击等多轮可靠性测试；
服务支持：为客户提供免费的样品测试与技术方案咨询，针对特殊场景可定制化调整参数，助力客户快速落地项目。
选择 JSM30N10C，不止是替代，更是升级
对于仍在使用 IRF540 的工程师与采购而言，JSM30N10C 绝非简单的 “替代者”，而是 “性能升级者”—— 它保留了 TO-220 封装的兼容性，却在导通损耗、开关速度、可靠性上实现全面超越，既能降低现有产品的能耗与成本，又能支撑新一代高频、大功率电路的设计需求。
目前，杰盛微 JSM30N10C 已批量生产，样品与批量订单均可通过杰盛微官网（www.jsmsemi.com）或官方渠道咨询。选择杰盛微，选择更高效、更可靠的功率半导体解决方案，让你的电路设计 “快人一步”！
