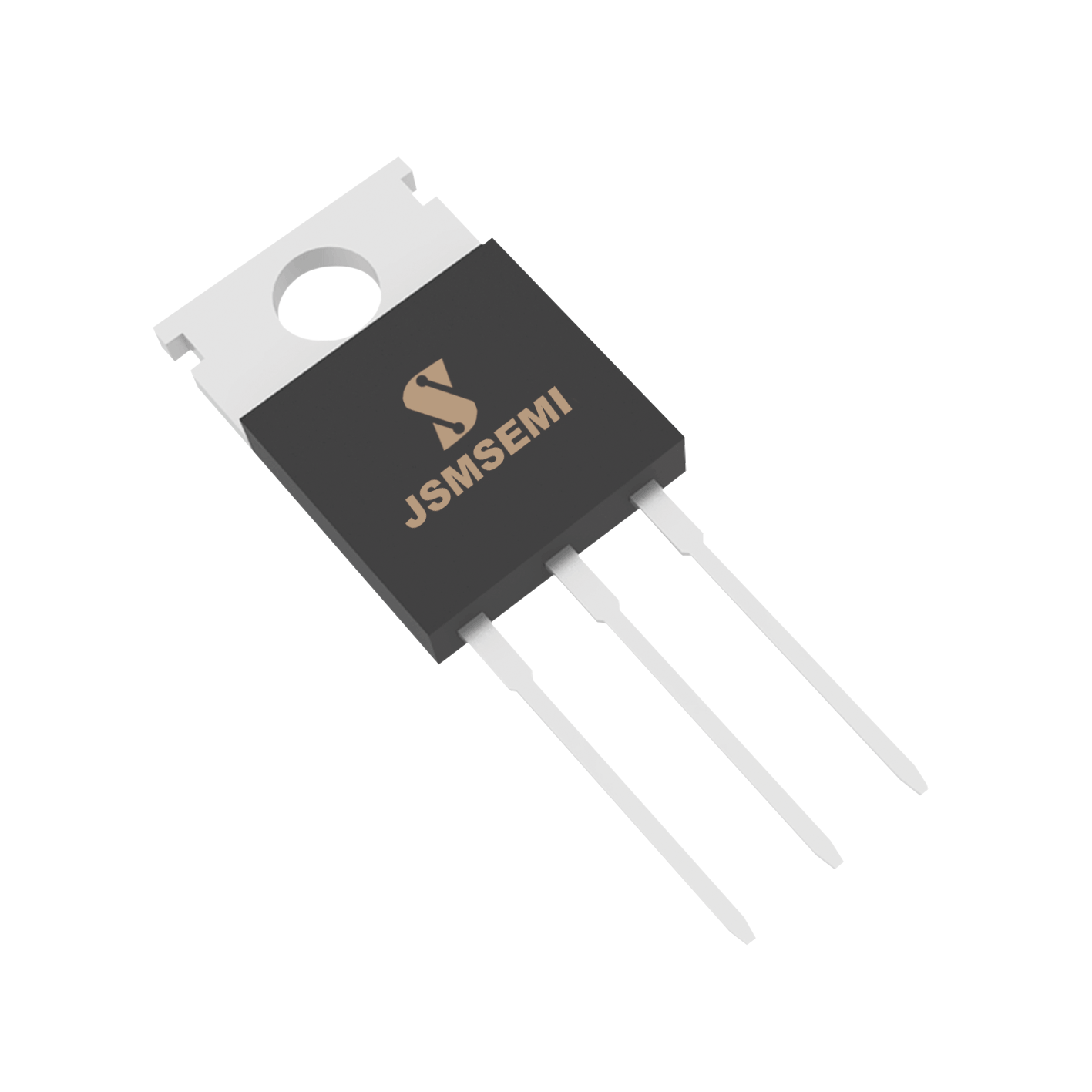

JSM110N06C 60V N 沟道 MOSFET TO-220封装
发布日期:2025-10-18 18:20:00
在开关电源、UPS 不间断电源、功率因数校正(PFC)等工业与消费电子场景中,MOSFET 作为核心功率器件,其性能直接决定了整机的效率、可靠性与成本。长期以来,IRF3205 凭借 TO-220 封装兼容性与适中性能,成为众多工程师的常用选择,但随着应用对电压裕量、导通损耗、散热能力的要求提升,传统方案逐渐显露出瓶颈。
今天,杰盛微(JSMSEMI)推出的JSM110N06C 60V N 沟道 MOSFET,以 “封装直接兼容、参数全面超越” 的优势,成为 IRF3205 的理想替代方案 —— 不仅无需修改 PCB 设计,更在电压、电流、损耗、可靠性等核心维度实现跃升,为高功率场景注入新活力。


一、产品基础描述

   JSM110N06C是杰盛微JSMSEMI 推出的60V N 沟道 MOSFET,采用TO-220 封装,核心参数包括:连续漏极电流(ID)110A、脉冲漏极电流(IDM)440A、drain-source 导通电阻(RpS(on))最大0.006Ω(VGs = 10V,ID = 60A时),具备快速开关(如开通延迟时间td(on)最大52ns)、100% 雪崩测试(单脉冲雪崩能量EAs= 653mJ、重复雪崩能量EAR= 391.8mJ)、改进 dv/dt 能力三大核心特性,工作结温与存储温度范围为 -55~+150℃,主要应用于开关模式电源(SMPS)、不间断电源(UPS)、功率因数校正(PFC)场景。


二、 核心参数解析

作为杰盛微针对中高功率场景开发的重点产品,JSM110N06C 延续了 TO-220 封装的高通用性,同时在电气性能与热特性上进行了深度优化。
1. 电压与电流承载:适配更严苛工况
漏源电压(V₍BR₎DSS):60V(测试条件:VGS=0V,ID=250μA),相比 IRF3205 的 55V 提升近 10%,在电压波动较大的工业场景中,提供更充足的电压裕量,避免器件因过压损坏;
连续漏极电流(ID):110A(Tc=25℃),与 IRF3205 持平,满足 100A 级功率输出需求;
脉冲漏极电流(IDM):440A,远超 IRF3205 的 330A,在 UPS 断电切换、电机启动等短时大电流场景中,抗冲击能力更强。
2. 导通损耗:效率提升的关键
导通电阻(RDS (on))是决定 MOSFET 导通损耗的核心指标,JSM110N06C 在这一维度表现突出:在 VGS=10V、ID=60A 的测试条件下,其 RDS (on) 典型值仅 0.005Ω,最大值 0.006Ω(规格书 1-28 页静态参数表)。这一数值相比 IRF3205 的 0.008Ω(最大值)降低约 25%,意味着在相同电流下,JSM110N06C 的导通损耗可减少近四分之一,直接提升整机能效。
3. 雪崩可靠性:100% 测试,无惧感性负载
感性负载(如电机、电感)断电时会产生瞬时高压,若 MOSFET 雪崩能力不足,极易损坏。JSM110N06C 通过 100% 雪崩测试(规格书 1-5 页特性),关键参数如下:
单脉冲雪崩能量(EAS):653mJ;
重复雪崩能量(EAR):391.8mJ;
雪崩电流(IAS):40A。对比 IRF3205 约 400mJ 的 EAS,JSM110N06C 的雪崩耐受能力提升超 60%,在无钳位电路的简化设计中,仍能保证长期可靠运行。
4. 热特性:更快散热,延长寿命
功率器件的散热能力直接影响结温与寿命,JSM110N06C 的热阻参数优势显著(规格书 1-22 页热阻表):
结到壳热阻(RθJC):0.65℃/W;

结到环境热阻(RθJA):62℃/W。相比 IRF3205 约 1.0℃/W 的 RθJC,JSM110N06C 的热量从芯片到外壳的传递效率提升 35%,即使在高功率损耗场景下,结温也能更快降至安全范围(-55~+150℃,规格书 1-21 页),大幅延长器件寿命。

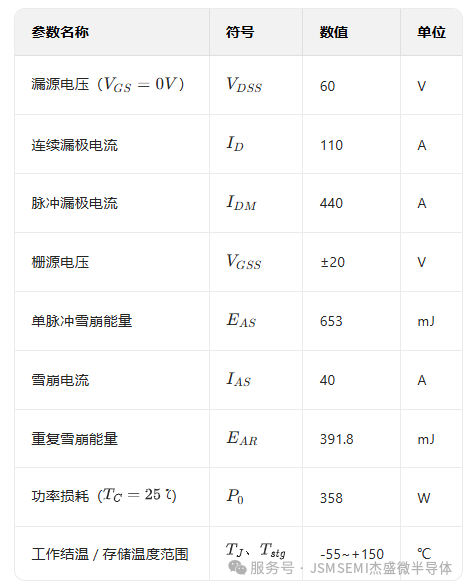

三、绝对最大额定值(TC=25℃)

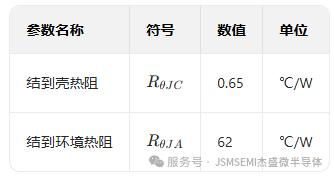

四、热特性

五、替代优势深度解读:不止于 “兼容”,更在于 “优化”
很多工程师在选择替代器件时,最关心 “是否需要改板” 与 “性能是否达标”。JSM110N06C 不仅解决了这两个核心问题,更在实际应用中带来多重隐性优势:
1. 无需修改 PCB,降低开发成本
JSM110N06C 采用与 IRF3205 一致的 TO-220 封装,引脚定义(1. 栅极 G、2. 漏极 D、3. 源极 S,规格书 1-16 页)完全相同,工程师无需重新设计 PCB Layout,直接替换即可使用。这不仅节省了 PCB 改版的时间成本(通常需 1-2 周),还避免了新板验证的风险,加速产品迭代。
2. 更低损耗,提升整机能效
以开关电源(SMPS)场景为例,假设电路工作电流为 60A,我们来计算两款器件的导通损耗:
JSM110N06C:P=I²R=60²×0.006=21.6W;
IRF3205:P=I²R=60²×0.008=28.8W。仅导通损耗一项,JSM110N06C 就比 IRF3205 减少 7.2W。若电源每天工作 24 小时,一年可节省电能:7.2W×24h×365=63072Wh=63.072kWh,按工业电价 1 元 /kWh 计算,单台设备每年可节省电费约 63 元 —— 若批量生产 10 万台,年省电费可达 630 万元,长期经济效益显著。
3. 更强可靠性,减少售后风险
在 UPS 不间断电源中,断电瞬间的脉冲电流常达 300A 以上,IRF3205 的 330A 脉冲电流仅能勉强应对,而 JSM110N06C 的 440A 脉冲电流提供了充足冗余,避免因电流冲击导致的器件烧毁。此外,653mJ 的雪崩能量可轻松吸收感性负载的瞬时能量,减少 “炸机” 风险,降低售后维修成本。
4. 更优热设计,简化散热方案
JSM110N06C 的 RθJC 仅 0.65℃/W,意味着相同功率损耗下,其结温比 IRF3205 更低。例如,当损耗为 20W 时:
JSM110N06C:结温升高 ΔT=20W×0.65℃/W=13℃;
IRF3205:结温升高 ΔT=20W×1.0℃/W=20℃。更低的结温不仅延长器件寿命(结温每降低 10℃,寿命约延长一倍),还可简化散热设计 —— 原本需要加装风扇的方案,使用 JSM110N06C 后,仅靠散热片即可满足需求,降低整机体积与成本。

六、典型应用场景:哪里能用到 JSM110N06C?
JSM110N06C 的核心应用场景与 IRF3205 高度重合,且更适配高要求场景:
1、开关模式电源(SMPS):如服务器电源、工业电源,低导通损耗提升能效,高脉冲电流应对负载波动;
2、不间断电源(UPS):断电切换时的大脉冲电流耐受能力,保障供电连续性;
3、功率因数校正(PFC):高雪崩能量适配电感负载,低热阻减少散热设计压力;
4、电机驱动:如直流电机、步进电机,110A 连续电流满足驱动需求,60V 电压裕量应对电机反电动势。

七、杰盛微:靠谱的国产半导体力量
作为专注于功率半导体研发与生产的企业,杰盛微始终以 “高性能、高可靠” 为核心,JSM110N06C 的每一颗器件均经过 100% 雪崩测试、电参数全检,确保交付给客户的产品符合规格书要求。此外,杰盛微提供完善的技术支持服务,工程师可通过官网(www.jsmsemi.com,规格书 1-24 页)获取详细资料,或联系技术团队解决替代过程中的疑问。
选择 JSM110N06C,就是选择 “降本 + 增效 + 可靠”
在 IRF3205 的传统应用场景中,JSM110N06C 不仅实现了 “零成本改板” 的兼容替代,更以 “更低损耗、更强可靠、更优散热” 的性能优势,为产品注入新的竞争力。无论是追求能效升级的电源设计,还是需要提升可靠性的工业设备,JSM110N06C 都是值得信赖的选择。
现在,杰盛微 JSM110N06C 已批量供货,欢迎广大工程师、采购商咨询试样,体验国产 MOSFET 的性能飞跃!如需了解更多参数细节或获取样品,可访问杰盛微官网(www.jsmsemi.com)或联系当地代理商。
