在电子设计领域，MOSFET 的选型往往是平衡性能、成本与兼容性的关键 —— 既要满足电路对电压、电流的核心需求，又要考虑与现有方案的适配性，避免因替换器件导致研发返工、成本攀升。对于长期使用 IRFZ48 的工程师而言，是否曾面临 “性能瓶颈难突破”“供货稳定性不足” 的困扰？今天，杰盛微（JSMICRO）重磅推出的JSM50N06C 60V N 沟道 MOSFET，不仅完美兼容 IRFZ48 的 TO-220AB 封装，更在关键性能指标上实现全面超越，成为 IRFZ48 的最优替代选择。

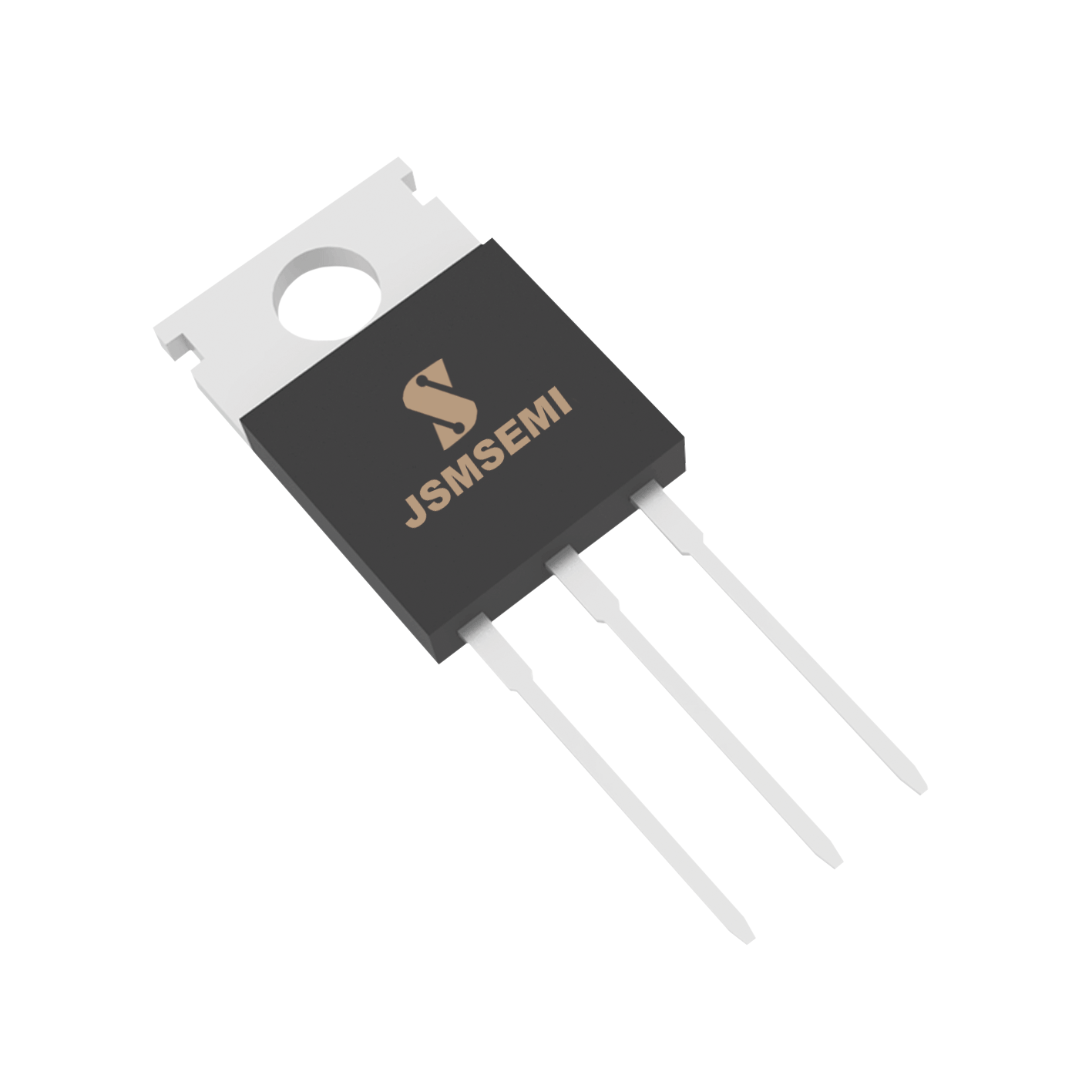

JSM50N06C 是JSMSEMI生产的60V N 沟道 MOSFET，采用TO-220AB 封装，核心优势包括低本征电容、优异开关特性、扩展安全工作区及100% 雪崩测试验证；关键电参数为：BVDSS=60V、ID=50A（Tc=25℃时，Tc=100℃时为 35.4A）、RDS (on) 最大 22mΩ（@VGS=10V、ID=25A）、总栅极电荷 Qg 典型值 31nC；同时具备明确的热特性（如 RθJA 最大 62.5℃/W）、完善的电气特性（含关断、导通、动态、开关及漏源二极管特性）及多组典型特性曲线，适用于对电压、电流及开关性能有明确要求的电子应用场景。
二、核心特性
JSM50N06C 的核心优势的设计适配中高电流、60V 电压场景的开关应用，具体特性如下：
□ 低本征电容（Low Intrinsic Capacitances）：优化高频开关性能
□ 优异开关特性（Excellent Switching Characteristics）：缩短开关延迟与上升 / 下降时间
□ 扩展安全工作区（Extended Safe Operating Area）：提升工作稳定性与可靠性
□ 卓越栅极电荷（Unrivalled Gate Charge）：Qg=31nC（典型值），降低驱动损耗
□ 100% 雪崩测试（100% Avalanche Tested）：确保在雪崩击穿场景下的器件安全性

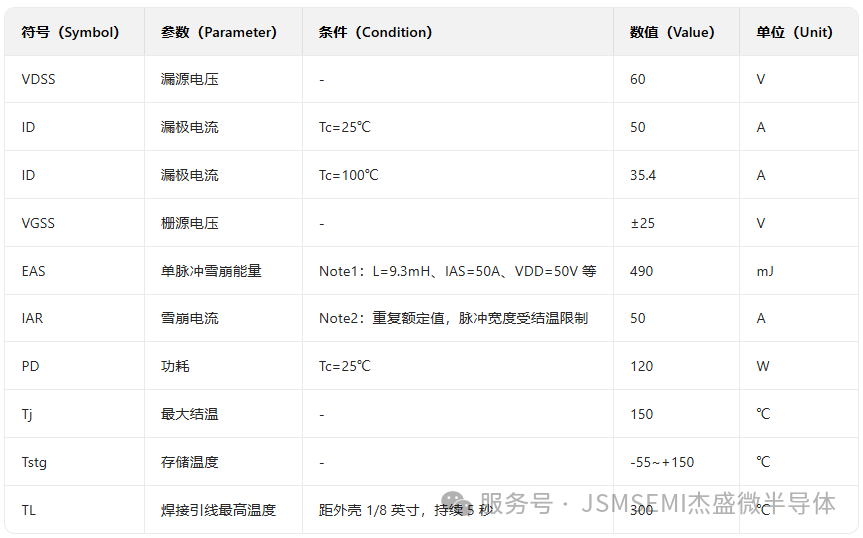

三、绝对最大额定值（T_C=25℃，除非特别说明）
该部分参数为器件长期安全工作的极限值，超出可能导致器件损坏，具体如下表：

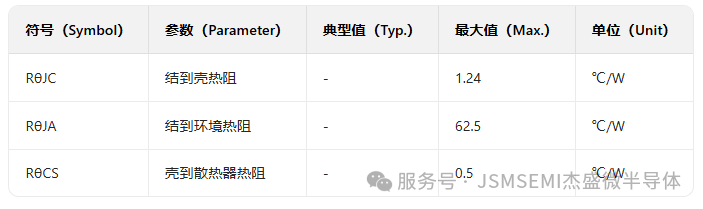

四、热特性
热特性参数决定器件散热设计需求，直接影响工作稳定性，具体如下表：
五、选型痛点：IRFZ48 用户的两难，JSM50N06C 来破局
作为一款经典的 60V N 沟道 MOSFET，IRFZ48 曾广泛应用于 DC-DC 转换器、电机驱动、开关电源等场景，但随着电子设备对 “高功率密度、低损耗、高可靠性” 的需求升级，其性能短板逐渐显现：
漏极电流（ID）上限仅 42A（Tc=25℃），在高负载场景下易触发过流保护，限制设备功率提升；
静态导通电阻（RDS (on)）最大 28mΩ（@VGS=10V），导通损耗较高，导致设备发热严重、能效下降；
栅极电荷（Qg）典型值约 40nC，开关速度偏慢，开关损耗占比增加，影响高频应用表现。
而杰盛微 JSM50N06C 的出现，正是针对这些痛点量身打造 —— 基于杰盛微在功率半导体领域的技术沉淀，JSM50N06C 不仅延续了 IRFZ48 的 60V 电压等级与 TO-220AB 封装，更通过优化芯片设计、改进制造工艺，在电流能力、导通损耗、开关性能上实现跨越式提升，让 “替代即升级” 成为可能。
六、应用场景全覆盖：从 DC-DC 到电机驱动，性能再升级
凭借 “高电流、低损耗、高可靠” 的特性，JSM50N06C 不仅能完美替代 IRFZ48，更能在原有应用场景中实现性能升级，以下为典型场景的应用优势：
1. DC-DC 转换器（如 12V 转 5V、24V 转 12V）
在车载电源、工业电源等 DC-DC 场景中，JSM50N06C 的低 RDS (on) 与小 Qg 优势尤为明显：导通损耗降低 20% 以上，开关损耗减少 15% 左右，电源转换效率可提升 2%-3%，轻松满足新能源、工业领域对 “高能效” 的强制标准；同时，50A 的 ID 上限支持更高输出电流，无需并联多颗器件即可实现 300W 以上的功率输出，简化电路设计。
2. 直流电机驱动（如无人机电机、家电电机）
电机启动时的峰值电流往往是额定电流的 3-5 倍，JSM50N06C 50A 的 ID 上限与 200A 的脉冲漏源二极管正向电流（ISM），能轻松应对启动峰值，避免过流保护触发；而低导通损耗带来的低发热特性，可减少电机控制器的散热片体积，助力设备小型化。
3. 开关电源（如 AC-DC 适配器、LED 驱动电源）
在高频开关电源中，JSM50N06C 的快开关速度（Tr 典型 105nS、Tf 典型 65nS）能减少开关过程中的电压电流交叠区，降低开关损耗；同时，100% 雪崩测试验证的可靠性，可应对开关电源中电感负载带来的电压尖峰，避免器件意外损坏。
七、杰盛微品质：100% 测试 + 稳定供应链，放心之选
选择替代器件，除了性能与兼容性，“品质与供货” 同样关键。杰盛微作为专注于功率半导体的本土企业，在 JSM50N06C 的生产与品控上严格把关：
全流程测试：每一颗 JSM50N06C 均经过雪崩测试、高温老化测试、电参数筛选等多道工序，确保出厂产品良率达 99.9% 以上；
稳定供应链：依托国内成熟的半导体产业链，杰盛微可实现 JSM50N06C 的批量生产，供货周期稳定在 2-4 周，避免因海外器件断供导致的生产停滞；
专业技术支持：杰盛微拥有一支经验丰富的 FAE 团队，可为客户提供替代方案评估、电路调试、 thermal 仿真等技术服务，帮助客户快速完成替代验证。
杰盛微品质：100% 测试 + 稳定供应链，放心之选
选择替代器件，除了性能与兼容性，“品质与供货” 同样关键。杰盛微作为专注于功率半导体的本土企业，在 JSM50N06C 的生产与品控上严格把关：
全流程测试：每一颗 JSM50N06C 均经过雪崩测试、高温老化测试、电参数筛选等多道工序，确保出厂产品良率达 99.9% 以上；
稳定供应链：依托国内成熟的半导体产业链，杰盛微可实现 JSM50N06C 的批量生产，供货周期稳定在 2-4 周，避免因海外器件断供导致的生产停滞；
专业技术支持：杰盛微拥有一支经验丰富的 FAE 团队，可为客户提供替代方案评估、电路调试、 thermal 仿真等技术服务，帮助客户快速完成替代验证。
如果您在选型过程中需要参数手册、样品测试或应用方案支持，欢迎访问杰盛微官网（www.jsmsemi.com），或联系我们的选型工程师 —— 从样品到量产，全程提供技术支持，让您的替代之路更顺畅！
从 “兼容” 到 “超越”，从 “替换” 到 “升级”，杰盛微 JSM50N06C 不仅是 IRFZ48 的最优替代方案，更是您提升产品性能、降低研发成本的得力助手。未来，杰盛微将持续深耕功率半导体领域，推出更多高性价比、高可靠性的器件，与广大电子工程师携手，共创高效、节能的电子世界！
