JSM25N06 60V N 沟道 MOSFET
发布日期:2025-10-16 18:30:00
对于常年和低压 MOSFET 打交道的电子工程师来说,“SI2308” 绝对是个熟悉的名字 —— 这款经典器件虽能满足基础场景需求,但随着电路功率提升、环境温度升高,其 “电流不足、损耗偏高、散热吃力” 的问题逐渐凸显,再加上进口器件的供货波动,不少项目都卡在了 “选型替换” 这一步。

今天要给大家推荐的,正是杰盛微(JSMSEMI)针对这些痛点推出的JSM25N06 N 沟道 MOSFET:不仅完美兼容 SI2308 的封装与应用场景,更在电流承载、导通损耗、散热能力上实现全面升级,堪称 “替代 + 升级” 的双优选择!

一、产品基础描述

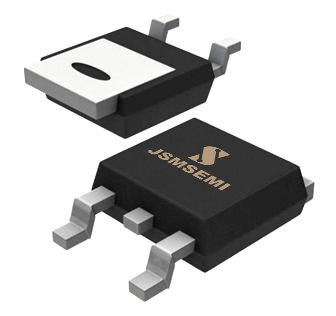

     JSM25N06 是杰盛微半导体(JSMSEMI)研发的60V N 沟道 MOSFET,采用先进沟槽技术与高单元密度设计,核心目标是在保证电压 / 电流能力的同时,实现超低导通电阻(R_DS (ON)) 与低栅极电荷,搭配 TO-252 封装提升散热效率,可广泛应用于各类需要中低压、大电流控制的电子场景。

二、核心功能与特性
1、电参数性能:V_DS=60V(漏源电压)、I_D=30A(连续漏极电流,Tc=25℃)、R_DS(ON)<30mΩ(@V_GS=10V、I_D=15A),满足中低压大电流应用需求;
2、设计优势:低栅极电荷(降低驱动损耗)、支持绿色器件选型(环保需求);
3、工艺与封装:先进高单元密度沟槽技术(降低导通损耗)、TO-252 封装(优化散热)。

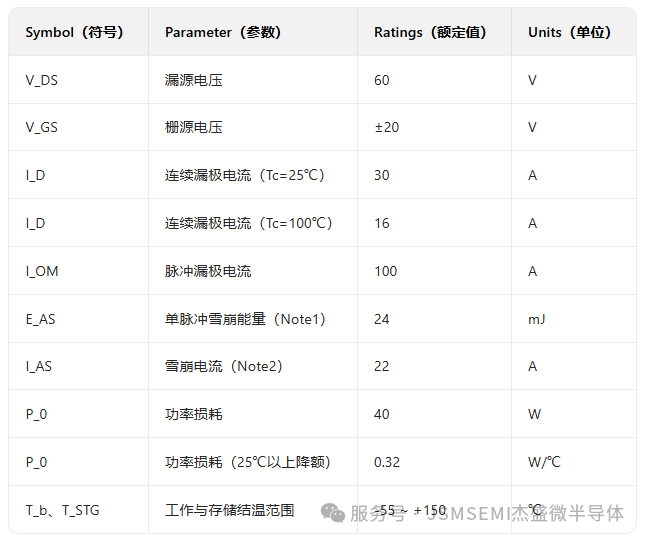

三、绝对最大额定值(T_C=25℃,除非特别说明)


注:脉冲参数需满足 “脉宽≤300μs、占空比≤2%”(Note3),避免结温超出上限。

四、为什么说 JSM25N06 是 SI2308 的 “理想替代者”?
很多工程师选替代器件时,最担心 “封装不兼容要改 PCB”“参数不匹配要调电路”——JSM25N06 从设计源头就解决了这些顾虑:
首先是封装兼容:采用与 SI2308 常用封装兼容的 TO-252 封装,引脚布局、外形尺寸完全匹配,直接替换无需修改 PCB 板,省下重新开模、调试的时间成本;
更关键的是性能覆盖且超越:SI2308 的典型参数(V_DS=20V、I_D=8A、R_DS (ON)≈50mΩ)在低功率场景够用,但面对 12V 电机驱动、24V 电源模块等稍高功率需求时就显得吃力。而 JSM25N06 凭借先进沟槽技术,将漏源电压(V_DS)提升至 60V,连续漏极电流(I_D)拉到 30A(Tc=25℃),导通电阻(R_DS (ON))压到 30mΩ 以下,不仅覆盖 SI2308 的所有应用,还能应对更复杂的工况。


五、这些场景,用 JSM25N06 更靠谱!
凭借 “高电流、低损耗、易替代” 的特性,JSM25N06 已经在多个场景中实现对 SI2308 的替换,尤其适合这些需求:
1. 消费电子:充电宝、适配器、智能家居
充电宝的 12V 升压模块、适配器的次级同步整流、智能插座的负载控制 —— 这些场景既要大电流(如充电宝快充时电流达 10A),又要小体积(不能加太大散热片),JSM25N06 的 30A 电流 + 低损耗刚好匹配,替换 SI2308 后能提升快充效率,减少发热。
2. 工业控制:低压电机驱动、传感器电源
工业场景中的 12V/24V 直流电机(如传送带电机、小型风机),启动时电流达 15-20A,SI2308 很容易过载;JSM25N06 的 30A 连续电流 + 100A 脉冲电流,能轻松应对启动冲击,再加上 - 55℃~+150℃的宽温范围,在高低温车间都能稳定工作。
3. 汽车电子:低压辅助电路
汽车的车窗电机、座椅调节电机等低压辅助电路,对可靠性要求极高 ——JSM25N06 的单脉冲雪崩能量(E_AS)达 24mJ,能承受瞬间电压冲击;同时支持 “绿色器件” 选型,符合汽车电子的环保要求,替代进口 SI2308 还能避免供应链波动风险。


六、国产可靠性:从参数到品控,全程不妥协
作为国产半导体厂商,杰盛微在 JSM25N06 的可靠性上做足了功夫:
极端环境适应:-55℃低温下,栅源阈值电压(V_GS (th))仍能保持 1.2-2.5V 的稳定范围,不会因低温失效;+150℃高温下,漏源泄漏电流(I_DSS)仅 10μA,避免电路 “跑电”。
抗冲击能力:雪崩电流(I_AS)达 22A,单脉冲雪崩能量 24mJ,能应对电路中的瞬间电压尖峰,比 SI2308 的抗冲击能力更强。
环保合规:支持绿色器件(Pb-Free),符合 RoHS 等环保标准,不用担心出口项目的合规问题。

替代无门槛,选型有支持
对想替换 SI2308 的工程师来说,JSM25N06 还有两个 “隐藏优势”:
1.替换零成本:TO-252 封装与 SI2308 完全兼容,PCB 布局不用改,样品到手就能直接焊接测试,省去重新设计的时间;
2.供货有保障:作为杰盛微的常规量产型号,JSM25N06 的交货周期稳定在 2-4 周,不会像进口 SI2308 那样受国际物流、关税影响,适合批量生产。
如果您在选型过程中需要参数手册、样品测试或应用方案支持,欢迎访问杰盛微官网(www.jsmsemi.com),或联系我们的选型工程师 —— 从样品到量产,全程提供技术支持,让您的替代之路更顺畅!
在 “国产替代” 成为趋势的今天,JSM25N06 不仅是 SI2308 的 “替代品”,更是 “升级品”—— 它用 30A 大电流、<30mΩ 低损耗、高可靠性,证明了国产 MOSFET 的实力。如果您正在为 SI2308 的性能、供货问题烦恼,不妨试试杰盛微 JSM25N06,或许能给您的电路设计带来新的可能!
