在工业控制、新能源供电、数据中心 UPS 等领域，200V 耐压级别的 N 沟道 MOSFET始终是核心器件之一。这类场景对 MOSFET 的要求极为严苛：既要能承受中高压工况的稳定输出，又要最大限度降低导通与开关损耗以提升能效，同时还需适配宽温、高散热的复杂环境 —— 而杰盛微（JSMICRO）最新推出的JSM40N20C/F 系列 200V N-Channel MOSFET，正是为解决这些痛点而生。

一、产品基础描述

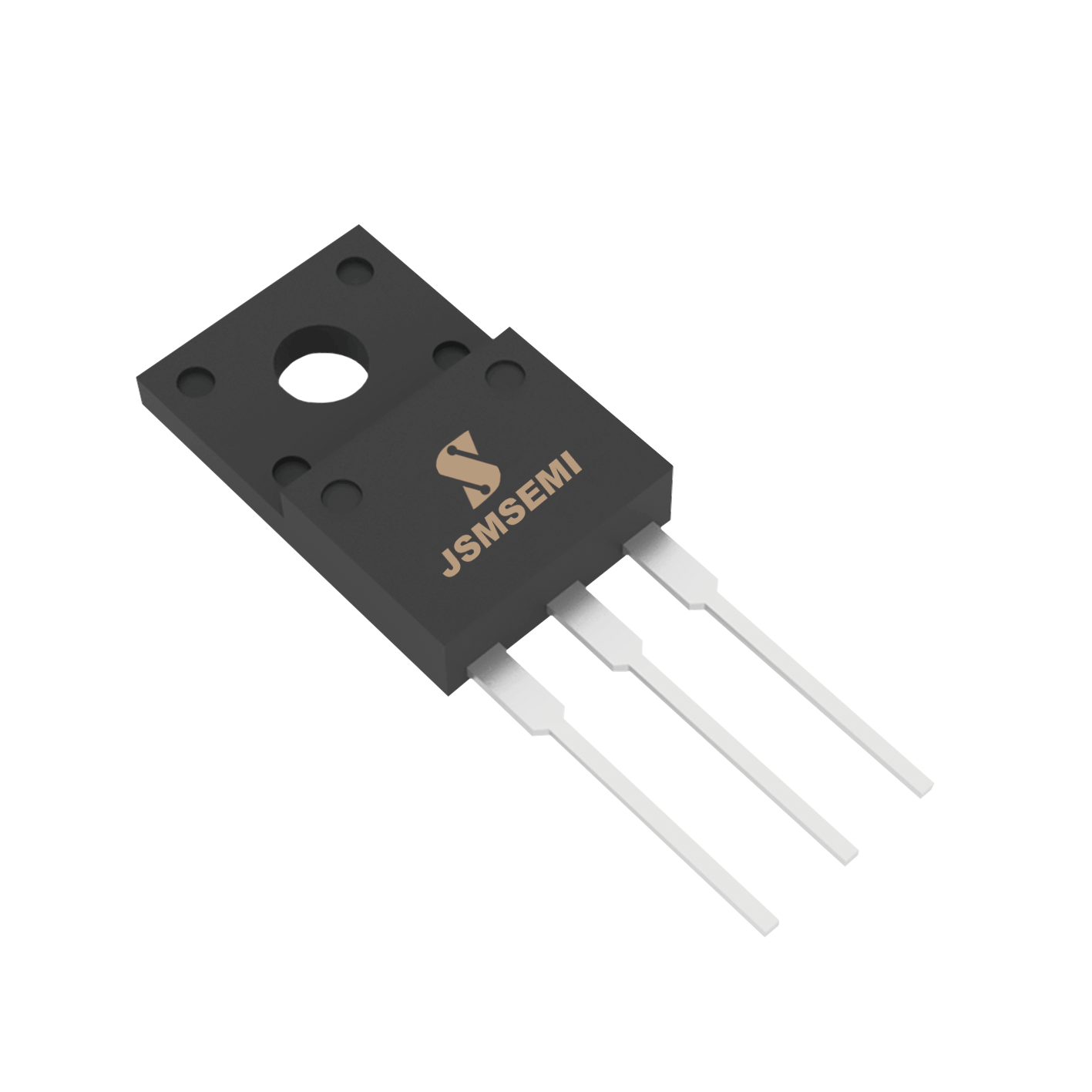

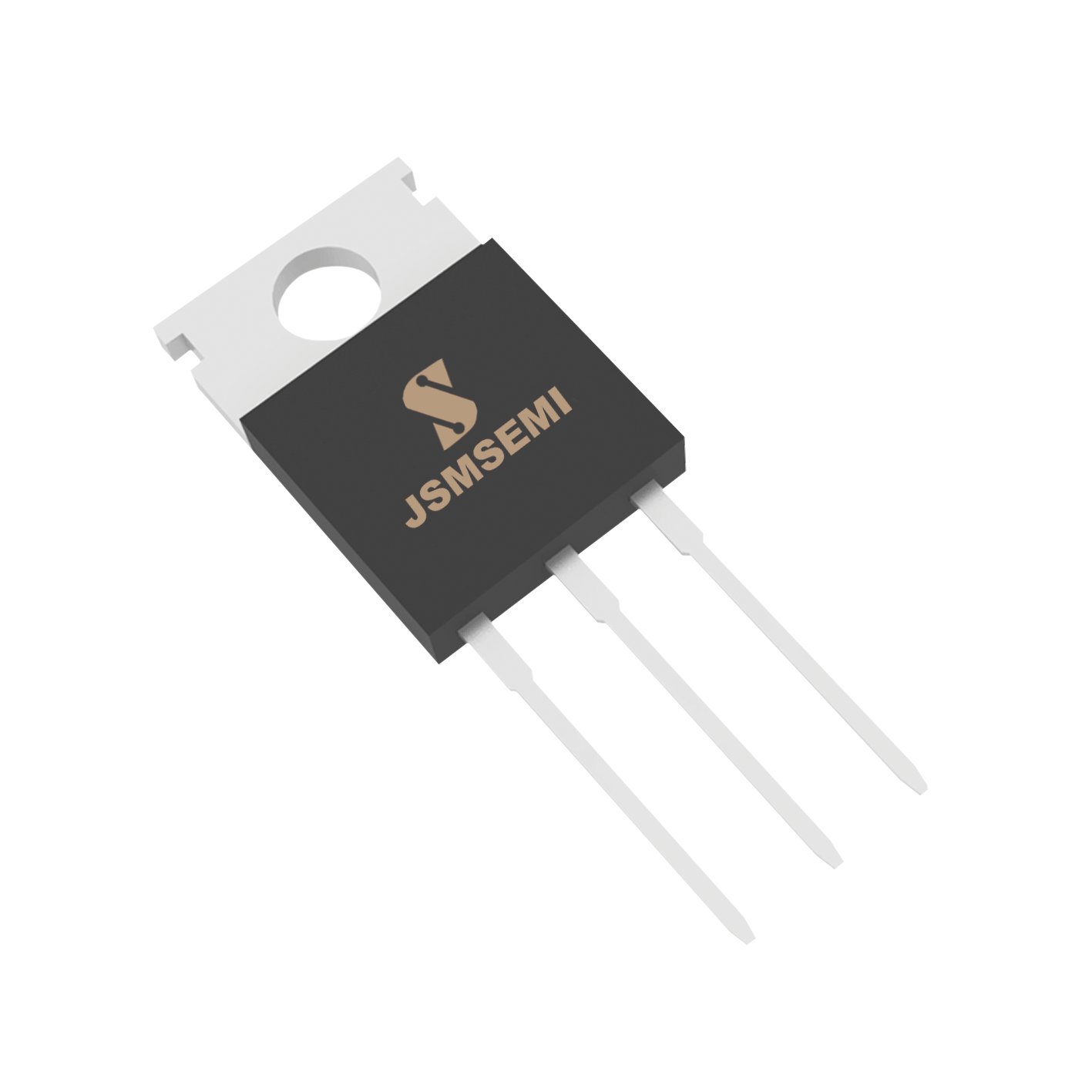

       杰盛微JSMSEMI推出的JSM40N20C/F是一款200V N-Channel MOSFET，采用专有新平面技术（Proprietary New Planar Technology），核心特性包括RDS (ON) 典型值 50mΩ@VGS=10V、低栅极电荷（Low Gate Charge）以减少开关损耗、快恢复体二极管（Fast Recovery Body Diode）；主要应用于DC-DC 转换器、UPS 用 DC-AC 逆变器、SMPS（开关电源）及电机控制，提供TO-220F和TO-220两种封装（对应标记分别为 “JS M40N20 F” 和 “JS M40N20 C”），绝对最大额定值下（TC=25℃）漏源电压 VDS=200V、结温与存储温度范围为 - 55~+150℃，TO-220F 和 TO-220 的功率 dissipation（PD）分别为 63.7W 和 104W，可满足中高压开关场景的性能需求。

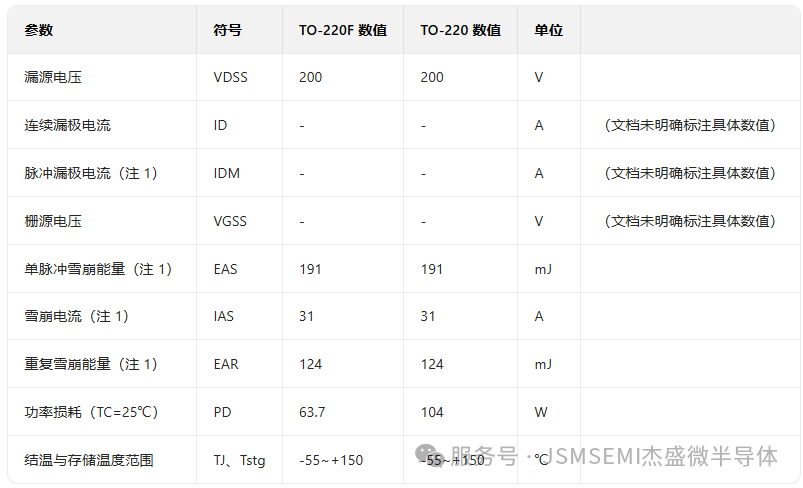

三、绝对最大额定值（TC=25℃除非另有说明）

注 1：重复额定值，脉冲宽度受最大结温限制；脉冲测试条件：脉冲宽度≤300μs，占空比≤1%。

四、电气规格（TJ=25℃，除非另有说明）

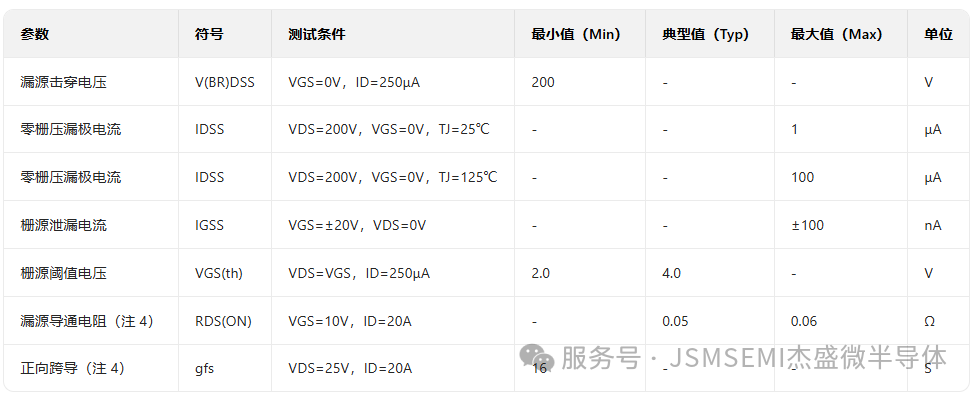

静态特性

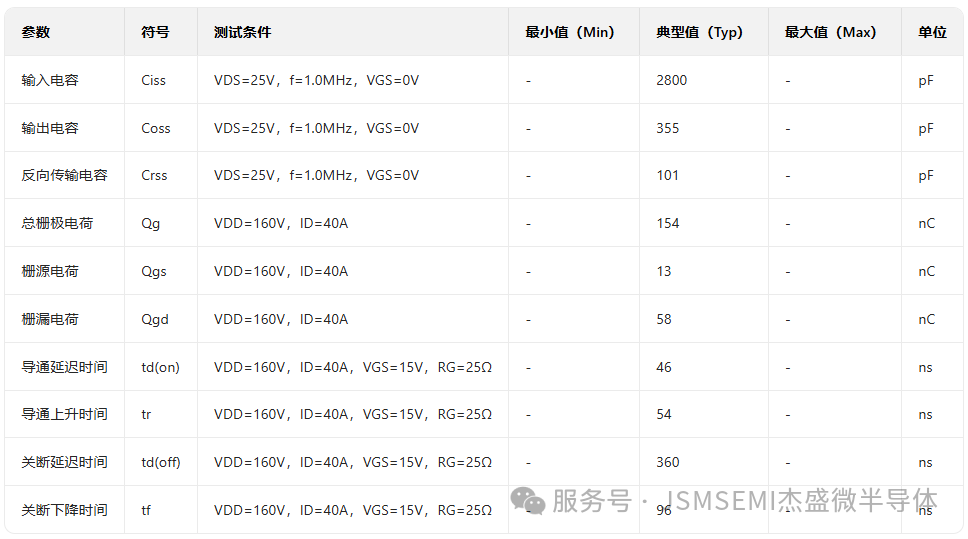

动态特性

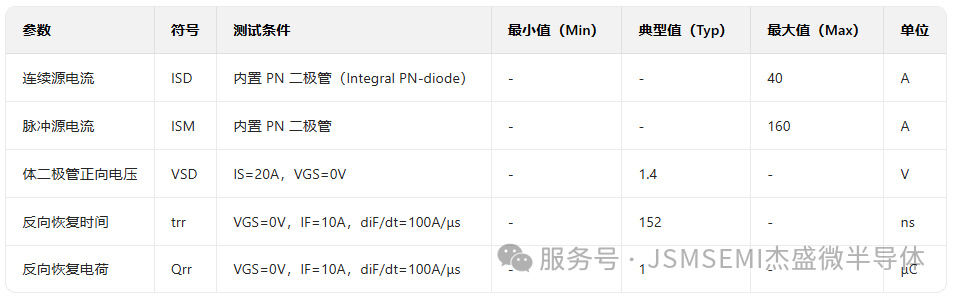

漏源体二极管特性

热阻参数

五、核心亮点：四大技术优势，重新定义 200V MOSFET 性能
杰盛微 JSM40N20C/F 的核心竞争力，源于对 “低损耗、高稳定、强适配” 三大需求的深度打磨，具体可拆解为四大技术亮点：
1. 专有新平面技术：从底层降低导通损耗
作为杰盛微的核心技术之一，Proprietary New Planar Technology（专有新平面技术） 直接优化了 MOSFET 的沟道结构 —— 通过提升载流子迁移效率，实现了更低的导通电阻。
在 VGS=10V、ID=20A 的典型工况下，JSM40N20C/F 的导通电阻 RDS (ON) 典型值仅为 50mΩ，最大值不超过 60mΩ。这意味着什么？
以工业电机控制为例，当电机工作电流为 20A 时，导通损耗 P=I²R 仅为 0.2W（按典型值计算），相比市面上同级别 65mΩ 的 MOSFET，损耗降低约 23%，长期运行可显著减少电源模块的散热压力。
2. 低栅极电荷设计：减少开关损耗，适配高频场景
开关损耗是 MOSFET 在高频开关场景（如 SMPS 开关电源）中的主要能量损耗来源，而栅极电荷（Qg）的大小直接决定了开关损耗的高低。
JSM40N20C/F 通过优化栅极结构，实现了低栅极电荷特性：在 VDD=160V、ID=40A 的测试条件下，总栅极电荷 Qg 典型值为 154nC，栅漏电荷 Qgd 仅为 58nC。更低的 Qg 意味着开关过程中电荷转移更快，开关延迟更短 —— 其导通延迟时间 td (on) 仅 46ns，关断延迟时间 td (off) 为 360ns，能完美适配 100kHz 以上的高频开关场景，比如服务器 DC-DC 转换器的高频化设计。
3. 快恢复体二极管：解决续流场景的 “效率与噪声难题”
在电机控制、逆变器等场景中，MOSFET 的内置体二极管需要承担续流任务，其恢复速度与正向压降直接影响系统效率与稳定性。
JSM40N20C/F 的快恢复体二极管具备三大优势：
正向压降低：IS=20A、VGS=0V 时，正向电压 VSD 典型值仅 1.4V，减少续流损耗；
反向恢复快：VGS=0V、IF=10A、diF/dt=100A/μs 时，反向恢复时间 trr 仅 152ns，反向恢复电荷 Qrr 为 1μC，大幅降低反向恢复损耗；
电流承载强：连续续流电流 ISD 最大 40A，脉冲续流电流 ISM 可达 160A，能应对电机启停时的大电流冲击。
4. 宽温与高耐压：适配工业级严苛环境
工业设备常面临 - 40℃~125℃的宽温工作环境，而 JSM40N20C/F 的结温与存储温度范围达到 - 55℃~+150℃，即使在低温启动或高温负载场景下，也能保持性能稳定。同时，其漏源击穿电压 V (BR) DSS 最小值为 200V，在 200V 额定工作电压下，具备充足的耐压余量，避免因电网波动或负载突变导致的器件损坏。

六、无缝替换：从 IRF640 到 JSM18N20C，零成本迁移
对于已经使用 IRF640 的工程师和企业来说，替换为 JSM18N20C 的门槛极低，主要体现在三个方面：
封装与引脚完全兼容：两者均采用 TO-220-3L 封装，JSM18N20C 的引脚定义为 G（Pin1）、D（Pin2）、S（Pin3），与 IRF640 完全一致。无需修改 PCB 布局，直接替换焊接即可，省去了重新画板、打样的时间和成本。
2.驱动条件一致：两者的栅源电压（V_GS）额定值均为 ±20V，栅源阈值电压（V_GS (th)）均在 2.0-4.0V 范围（JSM18N20C：），现有驱动电路无需调整，可直接适配。
3.散热设计无需改动：JSM18N20C 的结到壳热阻（1.2K/W）低于 IRF640（1.5K/W），散热效率更高。若原电路为 IRF640 设计了散热片，替换为 JSM18N20C 后，器件温度会更低，无需额外增加散热成本。

七、应用场景落地：哪里能用到 JSM40N20C/F？
基于上述性能优势，JSM40N20C/F 已成为多个领域的 “优选器件”，具体应用包括：
1. DC-DC 转换器：高效电压变换
在服务器电源、工业控制电源中，DC-DC 转换器需要将高压直流（如 48V）转换为低压直流（如 12V、5V）。JSM40N20C/F 的低 RDS (ON) 与低 Qg 特性，能减少转换过程中的导通与开关损耗，提升电源转换效率（PUE），符合数据中心 “低碳节能” 需求。
2. UPS DC-AC 逆变器：稳定应急供电
不间断电源（UPS）在电网断电时，需通过 DC-AC 逆变器将电池直流电压转换为交流电压（如 220V）。JSM40N20C/F 的 200V 耐压、高雪崩能量与快恢复体二极管，能确保逆变器在突发断电时快速切换，同时避免续流损耗与电压尖峰，保障负载（如服务器、工业设备）的不间断运行。
3. 开关电源（SMPS）：高频化与小型化
在工业 SMPS 中，高频化设计可缩小变压器、电感等元件体积，而 JSM40N20C/F 的低 Qg 与短开关延迟，能适配高频开关需求，同时低损耗特性减少散热模块体积，助力 SMPS 的小型化与集成化。

4. 电机控制：平顺启停与高效驱动
在工业电机（如伺服电机、步进电机）控制中，JSM40N20C/F 的快恢复体二极管可减少续流噪声，低导通损耗降低电机驱动模块发热，宽温特性适配工业现场的温度波动，确保电机启停平顺、运行稳定。
选型建议：如何选择适合的型号？
针对不同应用场景，杰盛微给出以下选型建议：
高功率、强散热需求：优先选择 TO-220 封装的 JSM40N20C，如大功率电机控制、10kVA 以上 UPS；
中低功率、紧凑尺寸需求：选择 TO-220F 封装的 JSM40N20F，如小型 DC-DC 转换器、5kVA 以下 UPS；
高频开关场景（如 > 100kHz）：重点关注低 Qg 特性，两种封装均可，需结合功率需求判断。
