JSM90N20P 220V N-Channel MOSFET
发布日期:2025-10-28 18:30:00
各位电子圈的工程师朋友们,不知道你们有没有过这样的经历:在设计 220V 级别的开关电源(SMPS)、不间断电源(UPS)或功率因数校正(PFC)电路时,好不容易选定的 MOSFET,要么在大电流下发热严重拖慢整机效率,要么雪崩特性不稳定导致设备频繁保护,甚至遇到进口型号供货紧张、成本居高不下的难题 —— 尤其是常用的 IRFP90N20D,虽然性能可靠,但在如今的供应链环境下,“性价比” 和 “供货稳定性” 逐渐成为痛点。

今天就给大家推荐一款本土半导体企业的 “硬核解决方案”—— 杰盛微(JSMICRO SEMICONDUCTOR)推出的JSM90N20P N 沟道 MOSFET,不仅在核心参数上与 IRFP90N20D 高度兼容,更在导通损耗、热性能和可靠性上实现突破,堪称 220V 电源领域的 “选型新标杆”。

一、产品基础描述

       JSM90N20P 是杰盛微JSMSEMI推出的220V N-Channel MOSFET,提供TO-3P和TO-247两种封装(器件标识均为 JSM90N20P)。其核心绝对最大额定值(TC=25ºC)包括漏源电压 V_DSS=220V、连续漏极电流 I_D=90A(VGS=10V)、脉冲漏极电流 I_DM=360A、功率耗散 P_D=940W,结温与储存温度范围为 - 55~+150ºC;热阻参数为结到壳 R_thJC=0.89ºC/W、结到环境 R_thJA=60ºC/W。器件具备快速开关、100% 雪崩测试、改进 dv/dt 能力三大特性,静态 / 动态电气参数(如漏源导通电阻 R_on (cond) max35mΩ、总栅极电荷 Q_g typ367nC)与体二极管特性(如连续电流 I_S=90A、反向恢复时间 t_rr typ360ns)优异,主要应用于开关模式电源(SMPS)、不间断电源(UPS)、功率因数校正(PFC) 领域,文档同时提供两种封装的详细尺寸数据。

二、 基本信息
器件型号:JSM90N20P
器件类型:220V N-Channel MOSFET(N 沟道金属 - 氧化物半导体场效应晶体管)

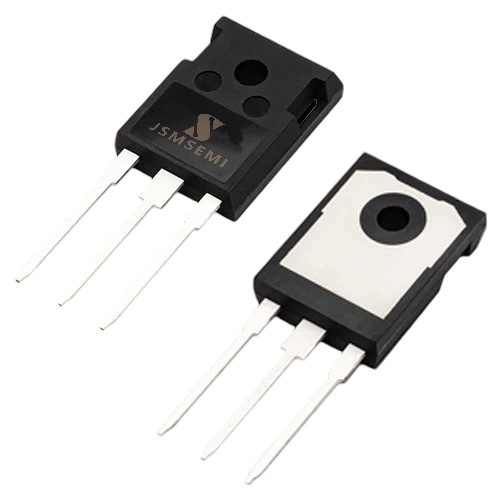

封装规格:提供两种封装,分别为TO-3P和TO-247,两种封装的器件表面标识均为 “JSM90N20P”
生产厂商:JSMSEMI,官方信息查询网址为www.jsmsemi.com

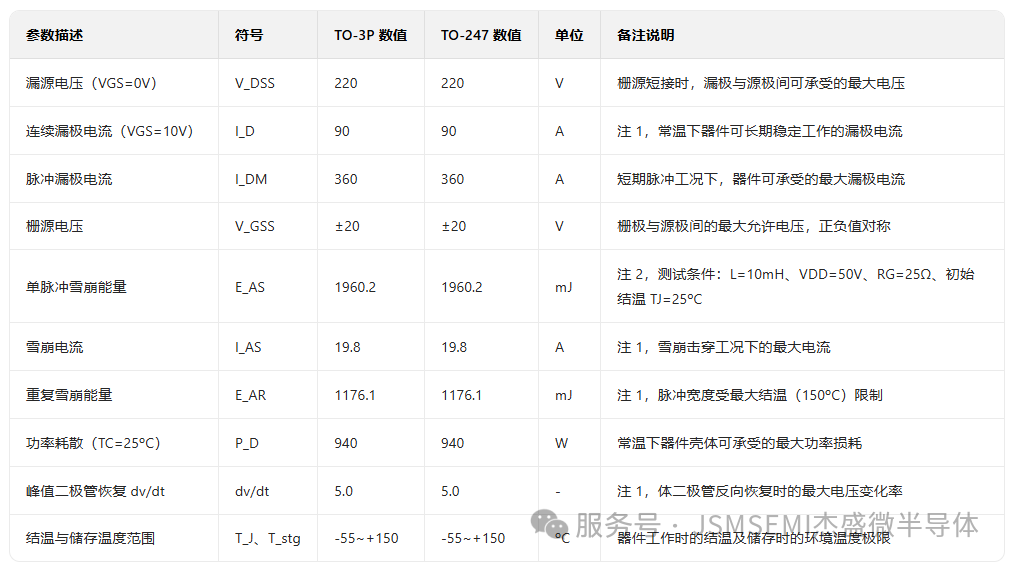

三、绝对最大额定值(TC=25℃除非另有说明)
该部分参数表征器件在安全工作范围内的极限值,超出可能导致器件损坏,具体如下表


四、电气规格(TJ=25℃,除非另有说明)
该部分分为静态特性(直流工况)、动态特性(交流 / 开关工况)和体二极管特性,是器件功能与性能的核心指标。

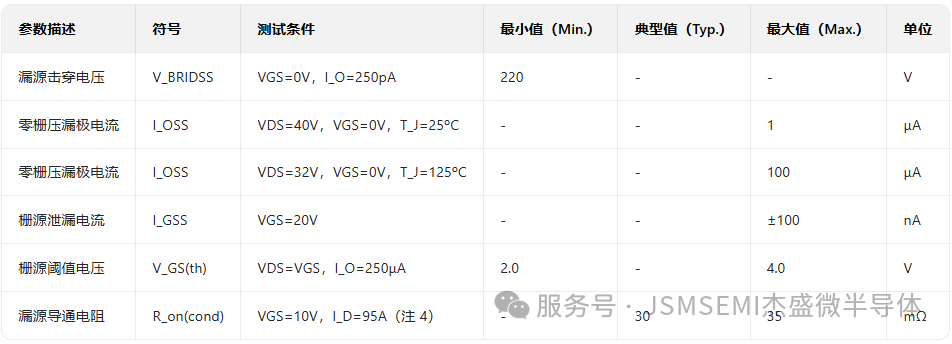

静态特性

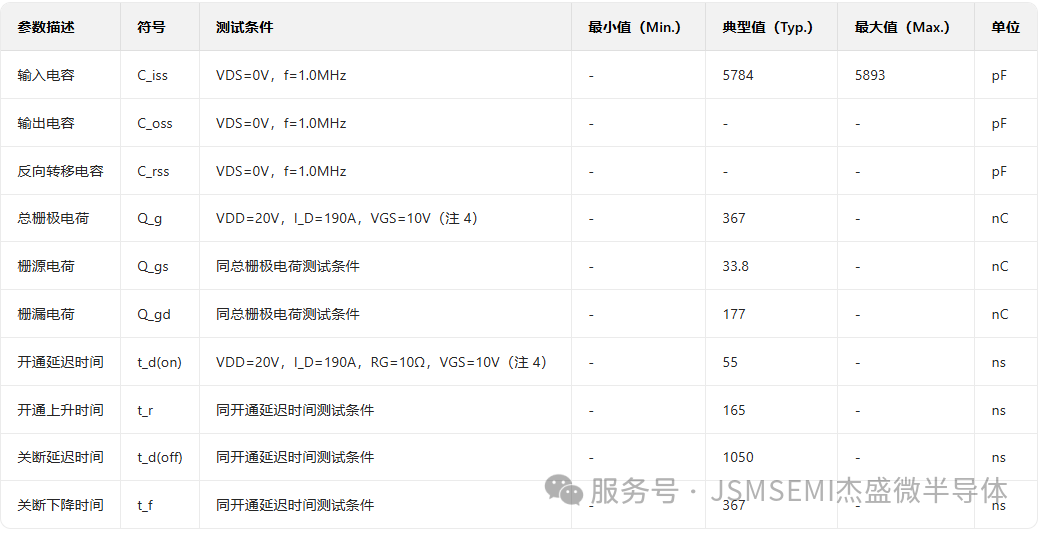

动态特性

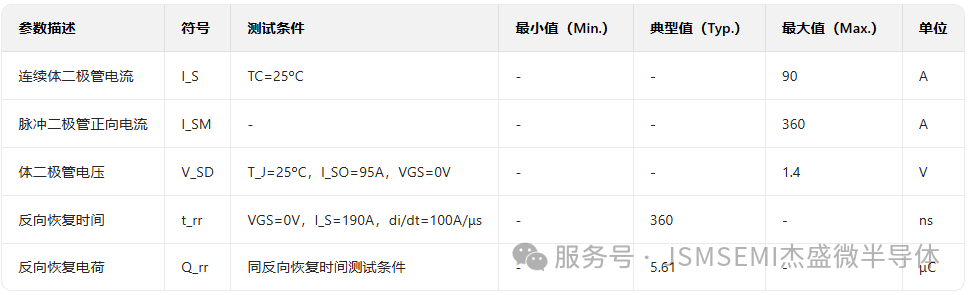

体二极管特性

MOSFET 内置体二极管,用于续流等场景,特性如下:


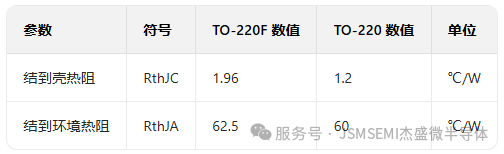

热阻参数


五、先看 “硬实力”:JSM90N20P 的核心参数有多能打?
作为一款专为中高压电源场景设计的 MOSFET,JSM90N20P 的参数表从一开始就抓住了工程师的核心需求 ——高耐压、大电流、低损耗、强散热,每一项都精准匹配 220V 电源的工况要求。
先看基础额定值:在 TC=25℃的标准条件下,JSM90N20P 的漏源电压(V_DSS)达到 220V,完美适配 220V 电网输入 / 输出的设备,即使遇到电网电压波动,也能避免器件被击穿;连续漏极电流(I_D)高达 90A(VGS=10V),足以覆盖大部分中大功率 UPS、SMPS 的负载需求,而脉冲漏极电流(I_DM)更是达到 360A,应对设备启动、负载突变时的峰值电流毫无压力。
更关键的是 “隐性实力”—— 损耗与散热。JSM90N20P 的功率耗散(P_D)达到 940W,意味着器件能承受更高的功率密度;热阻参数更是亮眼:结到壳热阻(R_thJC)仅 0.89℃/W,结到环境热阻(R_thJA)为 60℃/W,热量能快速从芯片核心传递到外壳,大幅降低器件在满负荷运行时的温升。很多工程师反馈,用 JSM90N20P 替换旧型号后,散热片的温度能降低 5-8℃,整机的稳定性明显提升。
可靠性方面,JSM90N20P 更是下足了功夫:100% 雪崩测试确保每一颗器件在电感负载关断的雪崩工况下都能稳定工作,单脉冲雪崩能量(E_AS)达 1960.2mJ,重复雪崩能量(E_AR)1176.1mJ;同时具备改进的 dv/dt 能力(峰值二极管恢复 dv/dt=5.0),减少电压突变带来的电磁干扰(EMI),这对需要通过 EMC 认证的电源设备来说,无疑是 “加分项”。


六、本土品牌的 “加分项”:供货稳、成本优、服务快
除了性能,供应链和服务也是工程师选型时的重要考量 —— 这正是杰盛微作为本土半导体企业的优势所在。
首先是供货稳定性:杰盛微在国内拥有成熟的生产和供应链体系,JSM90N20P 的产能稳定,交期通常控制在 2-4 周,远快于进口型号动辄 1-2 个月的交期,尤其在当前全球半导体供应链波动的环境下,“稳定供货” 意味着项目能按时推进,避免因器件短缺导致的延期。
其次是成本优势:相比 IRFP90N20D 这类进口型号,JSM90N20P 凭借本土生产和供应链优化,在同等性能下,成本能降低 10%-15%。对于批量采购的企业来说,长期使用能显著降低整机的 BOM 成本,提升产品的市场竞争力。
更重要的是技术支持:杰盛微拥有专业的技术团队,能为客户提供从 “选型建议” 到 “问题排查” 的全流程服务。如果工程师在设计中遇到问题,通过官网(www.jsmsemi.com)或技术邮箱(benny@jsmsemi.cn)联系,通常 24 小时内就能得到响应,甚至能根据客户的具体应用场景,提供定制化的参数调整建议 —— 这是很多进口品牌难以做到的 “本地化服务优势”。


七、实际应用案例:从实验室到量产的验证
光说参数不够,实际应用才是 “试金石”。目前,JSM90N20P 已经在多个行业客户的项目中实现量产,我们来看两个典型案例:
案例 1:某 UPS 厂商的 20kVA UPS 项目该客户之前
一直使用 IRFP90N20D,在试用 JSM90N20P 后发现:整机的满载效率从 92.5% 提升到 93.7%,达到了一级能效标准;同时,由于 JSM90N20P 的散热性能更优,客户将原来的双风扇散热方案改为单风扇,不仅降低了噪音,还减少了风扇的功耗和故障率。目前该客户已全面切换为 JSM90N20P,月用量超过 5000 颗。
案例 2:某电源厂商的 10kW SMPS 项目该项目要求
电源的 EMI 指标严格,之前使用 IRFP90N20D 时,需要额外增加 EMC 滤波组件才能通过认证。替换为 JSM90N20P 后,由于其改进的 dv/dt 能力和更优的反向恢复特性,EMI 噪声显著降低,客户省去了 2 个滤波电容,BOM 成本降低了 8%,同时电源的体积也有所减小,更符合 “小型化” 的市场需求。


八、选型建议与行动指南
如果你的项目正在使用 220V 级别的 N 沟道 MOSFET,尤其是在以下场景,强烈建议试试杰盛微 JSM90N20P:
1、220V 输入 / 输出的 SMPS、UPS、PFC 设备;

2、对效率要求高(如一级能效)、散热空间有限的电源产品;
3、希望替换 IRFP90N20D 以降低成本、提升供货稳定性的项目。

想要了解更多信息?可以通过以下方式获取支持:
下载完整规格书:访问杰盛微官网(www.jsmsemi.com),搜索 “JSM90N20P” 即可下载;
申请免费样品:发送邮件至 support@jsmsemi.com,注明 “JSM90N20P 样品申请”,并附上你的项目信息,即可免费获取样品进行测试;
技术咨询:关注公众号,专业工程师为你解答选型和应用中的问题。
在 MOSFET 选型过程中,你最看重哪些参数?是导通电阻、热性能,还是供货和成本?欢迎在评论区留言分享你的选型经验,我们将抽取 3 位朋友,赠送《220V 电源 MOSFET 选型指南》(电子版),助力你的项目设计更高效!
关注杰盛微公众号,后续我们还会分享更多 MOSFET 的应用技巧、参数解读和行业案例,带你了解本土半导体的技术突破,为你的项目选型提供更多优质选择~
