在电子设备设计中，“功耗” 与 “稳定性” 始终是工程师绕不开的两大核心需求 —— 尤其是对电表、烟雾报警器、便携式设备等依赖电池供电的产品而言，既要保证长期待机时的低功耗，又要应对宽电压、宽温度场景下的供电稳定，传统稳压器往往难以兼顾。而今天，杰盛微半导体（JSMSEMI）推出的JSM6513B 系列稳压器，正以 “超低静态电流 + 全场景适配” 的双重优势，为这些痛点提供了完美解决方案。

一、产品基础描述
      JSMSEMI（杰盛微半导体）的JSM6513B是一款40V/250mA 超低静态电流 CMOS 稳压器，核心优势为无负载时静态电流 < 1.5μA、100mA 输出电流下低压差电压 400mV，输出电压范围 1.5V-5.0V 且全工况（输出电流、输入电压、温度）下公差仅 ±2%；支持 - 40°C 至 125°C 工作温度，集成短路保护、热关断、过流限制等功能，提供 SOT23-3、SOT23-5、SOT89（A/B）、SOT223（A/B）、DFN11-4（无卤）多种封装，尤其适配电表（电 / 水 / 气表）、烟雾报警器、手机等电池供电及 always-on 待机系统。

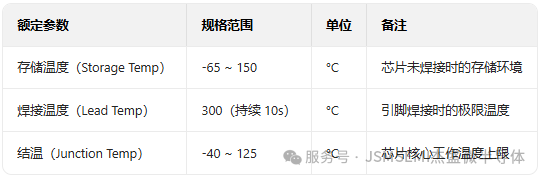

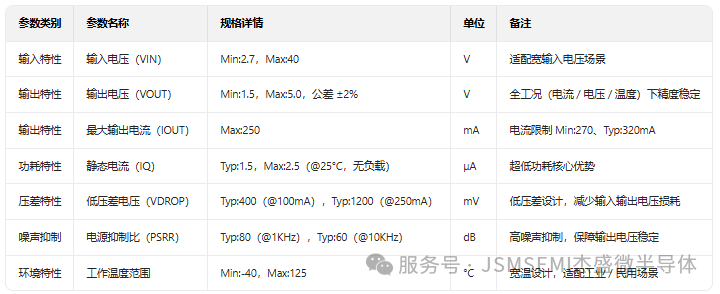

二、核心特性

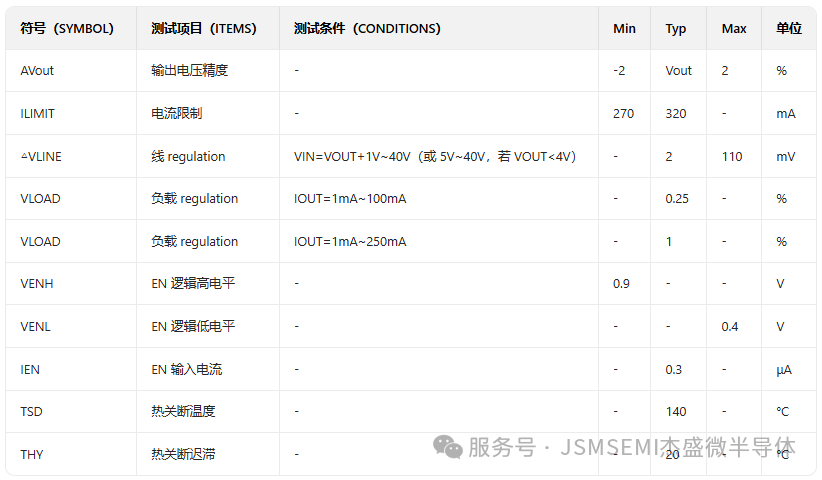

详细电气特性（测试条件：VIN=12V、IOUT=1mA、CIN=COUT=1μF、TJ=25°C，除非特殊说明）

三、封装类型与引脚分配

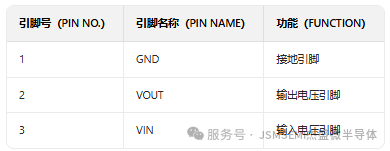

1.SOT23-3 封装（JSM6513B-XXMG 系列，3 引脚）

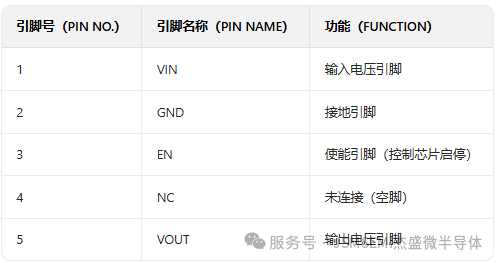

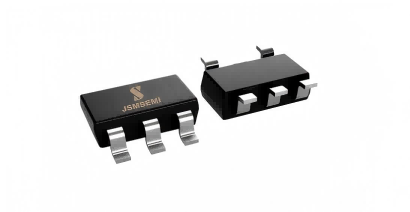

2. SOT23-5 封装（JSM6513B-XXM5G 系列，5 引脚）

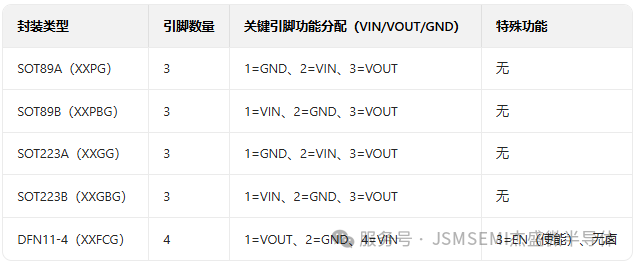

3. 其他封装核心引脚

四、一款 “为低功耗而生” 的稳压器：核心参数直击需求痛点
作为一款 40V/250mA Ultra Low Current Consumption CMOS 电压稳压器，JSM6513B 的核心竞争力从参数上就能直观体现 —— 它将 “低功耗” 做到了极致，同时兼顾了宽范围适配能力，完美契合各类 “always-on”（持续在线）设备的需求。
1. 超低静态电流：让电池寿命翻倍
对电池供电设备来说，“静态电流” 直接决定了待机时长。JSM6513B 在无负载工况下，静态电流（IQ）仅为1.5μA（典型值），最高不超过 2.5μA—— 这个数值是什么概念？对比传统 LDO 动辄几十甚至上百微安的静态电流，JSM6513B 能将待机功耗降低一个数量级。
以智能电表为例，其通常需要一节锂电池供电并持续工作 5-10 年。若采用传统稳压器，静态电流带来的 “暗耗” 可能让电池提前 2-3 年耗尽；而搭载 JSM6513B 后，仅静态电流一项就能为电池寿命延长 30% 以上，大幅减少后期维护成本。
2. 宽电压 + 宽温度：适配从消费电子到工业场景
除了低功耗，JSM6513B 的 “适配性” 同样亮眼：
输入电压覆盖 2.7V-40V：无论是 3.7V 锂电池、12V 工业电源，还是 220V 整流后的低压输出，它都能稳定适配，无需额外设计电压转换电路；
输出电压精准可控：支持 1.5V-5.0V 可调输出，且在全输出电流（0-250mA）、全输入电压、全温度范围（-40℃~125℃）内，输出电压公差仅为 **±2%** —— 对精度要求严苛的传感器、MCU 供电来说，这份稳定性能避免因电压波动导致的设备误触发；
宽温工作无压力：从零下 40℃的严寒户外（如北方冬季的户外电表箱），到 125℃的高温工业环境（如家电内部热源附近），JSM6513B 始终能稳定运行，打破了传统稳压器的 “温度桎梏”。
3. 低压差 + 高抗扰：供电质量再升级
作为一款低压差稳压器（LDO），JSM6513B 在 “压差” 和 “抗干扰” 上同样表现出色：
低压差电压仅 400mV（@100mA 输出）：即使输入电压仅比输出电压高 0.4V，也能保证稳定供电 —— 这对锂电池供电设备尤其重要（锂电池放电过程中电压会从 4.2V 逐渐降至 3.0V，低压差设计能让电池电量利用更充分）；
PSRR（电源抑制比）达 80dB@1KHz：能有效抑制电源线上的高频噪声（如射频设备、电机带来的干扰），为敏感芯片（如 ADC、射频模块）提供 “干净” 的供电，避免噪声导致的信号失真。

五、多重保护 + 灵活封装：从设计到生产全适配
一款优秀的稳压器，不仅要 “性能强”，更要 “够可靠”“易集成”。JSM6513B 在这两点上同样做足了功课。
1. 三重保护机制：设备安全的 “防火墙”
电子设备在实际使用中，难免遇到短路、过载、过热等突发情况。JSM6513B 内置短路保护、过流限制、热关断三重保护，为设备筑起安全屏障：
短路保护：当输出端意外短路时，芯片会自动限制电流，避免因大电流烧毁芯片或 PCB；
过流限制：输出电流超过 270mA（最小值）时，触发限流功能，保护负载和芯片本身；
热关断：当芯片结温达到 140℃（典型值）时，自动关闭输出；待温度降至 120℃（因 20℃迟滞设计）后恢复工作，防止芯片过热损坏。
这些保护功能无需额外外围电路，既简化了设计，又提升了设备的长期可靠性 —— 对火灾报警器、医疗便携设备等 “不能出错” 的产品来说，这份安全保障至关重要。

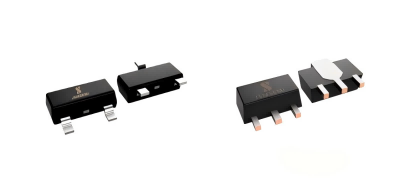

2. 6 种封装可选：满足不同场景的集成需求
不同设备对 PCB 空间、散热能力的需求差异极大。JSM6513B 提供了从微型化到高散热的6 种封装形式，覆盖消费电子、工业控制、计量设备等几乎所有场景：
微型化封装：SOT23-3（3 引脚，尺寸 2.82mm×1.5mm）、SOT23-5（5 引脚，带 EN 使能端）、DFN11-4（1×1mm 无卤封装）—— 适合手机、智能手表、小型传感器等对尺寸敏感的设备；

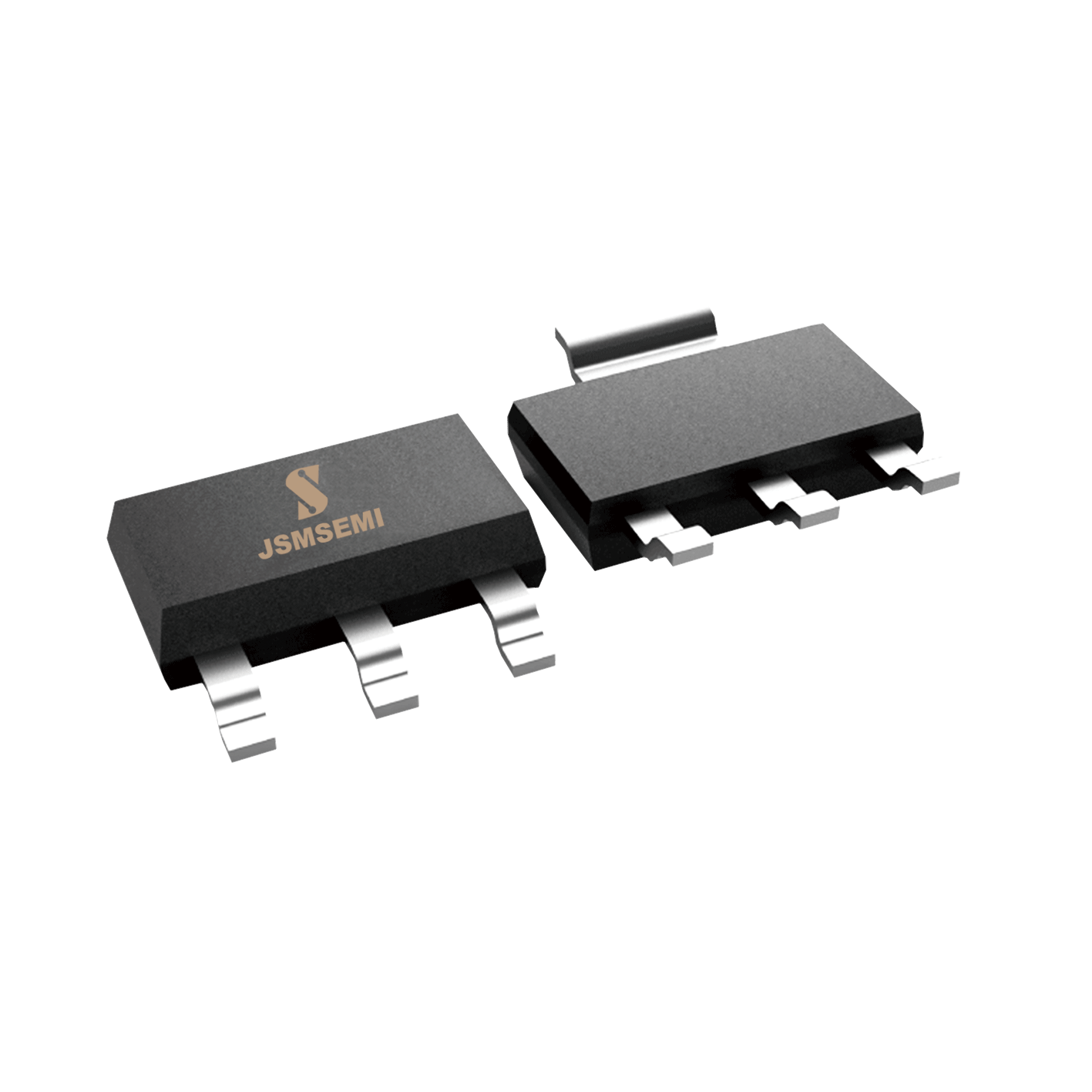

高散热封装：SOT89A/B（3 引脚，散热面积更大）、SOT223A/B（3 引脚，适合大电流场景）—— 适配工业控制器、家电驱动模块等需要持续高功率输出的设备；
特殊功能封装：SOT23-5 和 DFN11-4 带 EN（使能）引脚，可通过 MCU 控制芯片启停，进一步降低非工作时段的功耗（如手机息屏后关闭部分模块供电）。
值得一提的是，DFN11-4 封装还采用了无卤设计，符合欧盟 RoHS 环保标准，满足出口型产品的合规需求。

六、从电表到手机：JSM6513B 的 “全场景应用地图”
凭借低功耗、高稳定、多保护的优势，JSM6513B 的应用场景几乎覆盖了所有需要稳定供电的领域，尤其在以下几类设备中表现突出：
1. 计量设备：电 / 水 / 气表的 “长效供电管家”
智能电表、水表、燃气表需要长期待机（通常 5-10 年），且工作环境复杂（户外低温、潮湿、电压波动）。JSM6513B 的 1.5μA 超低静态电流能最大化延长电池寿命，40V 宽输入电压适配电网波动，-40℃~125℃宽温设计应对极端环境，成为计量设备的理想供电方案。
2. 安防设备：烟雾报警器的 “可靠守护者”
烟雾报警器、火灾报警器需要 24 小时不间断工作，一旦供电中断可能引发安全隐患。JSM6513B 的短路保护、热关断功能能避免设备因故障损坏，而宽温设计则适配从地下室到顶楼的温度差异，确保关键时刻 “不掉链”。
3. 消费电子：手机、相机的 “省电小能手”
在手机、对讲机、数码相机等便携式设备中，JSM6513B 可作为射频模块、传感器的专用稳压器 —— 低压差设计能充分利用锂电池电量，EN 引脚支持按需启停，配合 80dB 的高 PSRR，既能延长续航，又能保证信号稳定。
4. 家电设备：白色家电的 “稳定供电核心”

冰箱、洗衣机等白色家电内部存在电机、压缩机等干扰源，且工作温度较高。JSM6513B 的高抗扰能力（PSRR=80dB）能抵御电机噪声，热关断功能避免高温损坏，为 MCU、显示屏等核心部件提供稳定供电。

关于杰盛微：专注半导体，铸就可靠品质
作为 JSM6513B 的研发者，杰盛微半导体（JSMSEMI）始终专注于模拟半导体领域，以 “高效、低功耗、高可靠” 为核心研发理念，为全球客户提供电源管理、信号链等解决方案。此次推出的 JSM6513B，不仅是杰盛微技术实力的体现，更填补了国产超低功耗稳压器在宽电压、宽温度场景下的空白。
如果您正在为设备的 “低功耗”“高稳定” 需求发愁，不妨了解 JSM6513B 系列稳压器 —— 无论是参数适配、封装选择，还是应用场景匹配，它都能提供灵活且可靠的解决方案。
