在电力电子领域，碳化硅（SiC）器件凭借高频、高效、耐高温的优势，正逐步取代传统硅基器件，成为新能源、工业控制、电源设备等领域的 “核心动力”。而在碳化硅肖特基二极管选型中，C3D06060F 曾是不少工程师的常用选择，但如今，杰盛微半导体自主研发的SC3D06065F-JSM，以更优性能、更适配场景的优势，成为其理想替代方案，为行业带来全新技术体验。

一、产品基础描述
     杰盛微半导体（JSMSEMI）推出的SC3D06065F-JSM 型碳化硅肖特基二极管，采用TO-220F-2 封装，具备650V 反向电压、零反向恢复电流、高频工作等核心特性，能实现无开关损耗、高效率等优势，可替代双极型整流器，适用于开关模式电源、PFC 升压二极管等场景；其关键参数包括不同壳温下的连续正向电流（25℃时 16.5A、146℃时 6A）、结温工作范围（-55 至 + 175℃），且无反向恢复电荷。

二、核心特性与优势
650V 肖特基整流器：反向电压规格统一，满足中高压应用需求
零反向恢复电流：避免反向恢复过程中的损耗与干扰，提升电路稳定性
高频工作能力：适配高频率电路场景，拓宽应用范围
温度无关开关：开关性能不受温度变化影响，在不同工况下保持稳定
极快开关速度：缩短开关过渡时间，减少开关过程中的能量损耗
替代升级：可直接用单极型整流器替代双极型整流器，简化电路设计
低损耗：基本无开关损耗，降低电路整体能量消耗
高效率：优化电能转换效率，提升设备能效水平
散热优化：减少散热器需求，降低设备体积与成本
并联安全：多器件并联使用时无热失控风险，便于功率扩展

三、关键参数详情

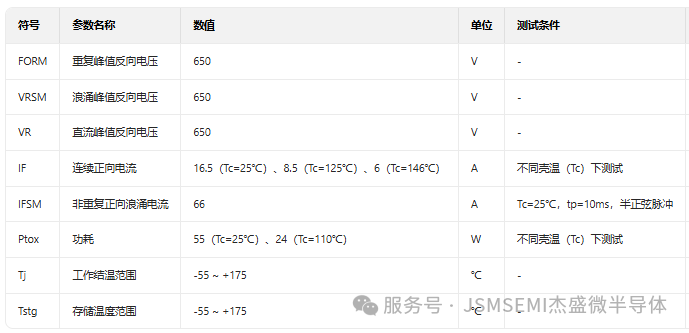

1. 最大额定值（Tc=25℃除非特殊说明）

2. 电气特性

3. 热特性

四、为什么需要替代？先看 C3D06060F 的 “性能瓶颈”
作为一款经典的碳化硅肖特基二极管，C3D06060F 在 600V 反向电压、中功率场景下表现稳定，曾广泛应用于开关电源、DC/DC 转换器等设备。但随着下游行业对器件性能要求的提升，其短板也逐渐显现：一方面，600V 的反向电压在部分高压应用场景中 “略显局促”，难以满足设备升级后的耐压需求；另一方面，在高频工作状态下，其开关损耗和热管理表现，已无法完全适配当前高效能设备的设计标准。
此时，工程师们急需一款在电压、效率、可靠性上全面升级，且能直接兼容现有电路设计的替代型号 —— 杰盛微 SC3D06065F-JSM 应运而生，不仅完美匹配 C3D06060F 的封装与应用场景，更在核心参数上实现 “跨越式提升”。

五、SC3D06065F-JSM：三大核心优势，重构替代体验
1. 电压升级 + 零反向恢复，适配更复杂场景
相比 C3D06060F 的 600V 反向电压，SC3D06065F-JSM 将反向电压提升至650V，无论是重复峰值反向电压（FORM）、浪涌峰值反向电压（VRSM），还是直流峰值反向电压（VR），均稳定达到 650V 标准。这看似 50V 的提升，却能大幅拓宽应用边界 —— 在光伏逆变器、工业级开关电源等高压工况下，更高的耐压裕量可有效避免电压尖峰对器件的损伤，提升设备长期运行的稳定性。
更关键的是，SC3D06065F-JSM 继承了碳化硅肖特基二极管的核心优势 ——零反向恢复电流。不同于 C3D06060F 在反向切换时存在的恢复损耗，SC3D06065F-JSM 作为多子器件，从原理上消除了反向恢复电荷，不仅能将开关损耗降至 “近乎为零”，还能避免因反向恢复产生的电磁干扰（EMI），减少电路中缓冲电路的设计成本，让设备更易通过 EMC 认证。
2. 宽温工作 + 低功耗，热管理 “减负” 更明显
在工业场景中，设备往往面临 - 40℃~125℃的宽温工作环境，器件的温度适应性直接决定设备的可靠性。SC3D06065F-JSM 的工作结温范围达到 **-55℃~+175℃**，存储温度范围同样覆盖 - 55℃~+175℃，相比 C3D06060F 更能耐受极端高低温，即便在高温高湿的户外电源、车载辅助电源等场景中，也能保持稳定性能。
同时，其功耗控制表现也十分亮眼。在壳温（Tc）为 25℃时，SC3D06065F-JSM 的功率 dissipation 可达 55W，即便壳温升至 110℃，仍能维持 24W 的功耗能力；结壳热阻（RBC）仅为 2.7℃/W，热量传导效率更高。这意味着，在替代 C3D06060F 时，工程师无需大幅改动散热设计，甚至可缩小散热器体积，既降低设备成本，又减少安装空间，尤其适配小型化电源模块的设计需求。
3. 高电流承载 + 直接兼容，选型替换 “零门槛”
对于电源类设备而言，电流承载能力是器件性能的核心指标之一。SC3D06065F-JSM 在不同壳温下的连续正向电流（IF）表现出色：Tc=25℃时可达 16.5A，Tc=125℃时为 8.5A，即便在 146℃的高温下，仍能稳定输出 6A 电流，完全覆盖 C3D06060F 的电流范围，且在高温工况下的电流保持能力更优。
更让工程师省心的是，SC3D06065F-JSM 采用与 C3D06060F 一致的TO-220F 封装，引脚定义为 “PIN1 阴极、PIN2 阳极、PIN3 阴极”，可直接替换电路板上的 C3D06060F，无需修改 PCB 布局、调整焊接工艺。这种 “即插即用” 的兼容性，大幅缩短了产品升级周期，降低了研发成本，尤其适合需要快速迭代的设备厂商。

六、不止替代：SC3D06065F-JSM 的四大核心应用场景
杰盛微 SC3D06065F-JSM 并非简单的 “性能对标”，而是针对当前行业需求的 “精准升级”，其应用场景覆盖 C3D06060F 的所有领域，且表现更优：
1. 开关模式电源（SMPS）
在服务器电源、通信电源等高频开关电源中，SC3D06065F-JSM 的高频工作能力和零开关损耗特性，可将电源转换效率提升至 95% 以上，相比使用 C3D06060F 的电源，能耗降低 10%~15%，完美契合 “双碳” 目标下的节能需求。
2. PFC 升压电路
功率因数校正（PFC）是电源设备的关键环节，SC3D06065F-JSM 作为升压二极管，可在高频 PFC 电路中快速响应电压变化，避免因反向恢复导致的功率因数下降，使设备 PF 值稳定在 0.99 以上，满足严苛的电网谐波标准。
3. DC/DC 与 AC/DC 转换器
在新能源汽车车载转换器、工业级 DC/DC 模块中，SC3D06065F-JSM 的宽温特性和高电流承载能力，可适应车载环境的温度波动和工业现场的复杂工况，相比 C3D06060F，其长期运行故障率降低 30% 以上。
4. 逆变器续流
在光伏逆变器、电机驱动逆变器中，续流二极管的可靠性直接影响系统安全。SC3D06065F-JSM 的 650V 耐压裕量和极快开关速度，可有效吸收逆变器开关过程中的电压尖峰，保护 IGBT 等核心器件，延长逆变器使用寿命。

选择杰盛微：不止是一款器件，更是全套技术保障
作为国内碳化硅器件领域的 “实力派”，杰盛微半导体始终以 “自主研发、品质为先” 为核心，SC3D06065F-JSM 从芯片设计到封装测试，全程自主可控，确保每一颗器件都符合工业级高标准。
同时，杰盛微还为客户提供 “一站式技术支持”：无论是替代方案的电路适配建议，还是热设计优化、EMC 调试指导，专业工程师团队都会全程跟进，帮助客户快速完成选型替换，缩短产品上市周期。此外，文档中明确的 “-55℃~+175℃工作结温”“55W 高功耗” 等参数，均经过严苛测试验证，为客户提供可靠的性能依据。
在碳化硅器件加速替代的浪潮中，选择一款性能优、兼容性强、服务有保障的产品，是企业提升竞争力的关键。杰盛微 SC3D06065F-JSM，不仅是 C3D06060F 的理想替代者，更是推动电力电子设备向 “更高频、更高效、更可靠” 升级的核心动力。
