在新能源、工业电源等高频高效电力电子场景中，碳化硅（SiC）肖特基二极管凭借零恢复损耗、高阻断电压、宽温工作等优势，已成为替代传统硅器件的核心选择。而在选型过程中，如何找到性能匹配、可靠性高且性价比优的替代型号，是工程师们关注的重点。今天，我们就为大家介绍一款来自杰盛微半导体的明星产品 ——SC3D06065A-JSM，其核心参数与市场主流型号 IDH06G65C5XK 高度契合，在高频应用、高温稳定性等场景中表现更具优势，为设备升级提供全新解决方案。

一、产品基础描述

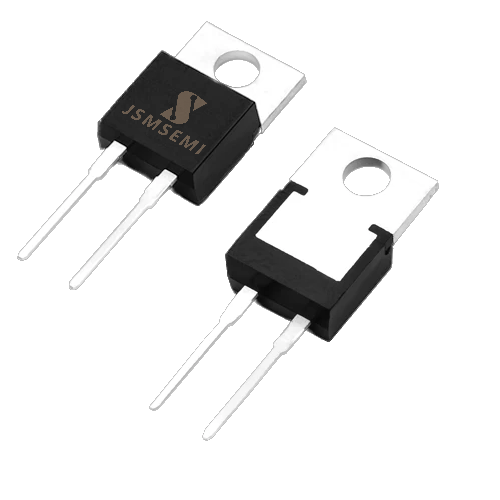

     杰盛微半导体（JSMSEMI）推出的SC3D06065A-JSM是一款采用TO-220-2 封装的碳化硅肖特基二极管（Silicon Carbide Schottky Diode），具备零正反向恢复、高阻断电压（650V） 、高频工作等核心特性，可带来高系统效率、便于并联使用等益处，适用于开关模式电源、太阳能逆变器等场景；其关键参数包括连续正向电流（Tc=25℃时 8A、Tc=135℃时 19A、Tc=150℃时 6A） 、结温范围（-55 至 175℃） ，且经过 100% 雪崩测试。

二、核心特性与益处

Zero Forward/Reverse Recovery（零正反向恢复）：消除恢复电荷，降低开关损耗，提升系统效率。

High Blocking Voltage（高阻断电压）：支持高电压应用场景，满足大功率设备需求。
High Frequency Operation（高频工作）：适配高频电源拓扑，减少电路体积与重量。
Positive Temperature Coefficient on V_F（正向电压正温度系数）：多个器件并联时可实现电流均衡，便于并联使用。
Temperature Independent Switching Behavior（开关特性与温度无关）：在不同温度环境下保持稳定的开关性能，提升应用可靠性。
100% avalanche tested（100% 雪崩测试）：确保器件在雪崩击穿条件下的安全性，增强抗浪涌能力。

2. 产品益处（Benefits）
High System Efficiency（高系统效率）：零恢复特性降低损耗，提升整体系统能量转换效率。
Parallel Device Convenience（便于器件并联）：正向电压正温度系数支持多器件并联，满足大电流需求。
High Temperature Application（适用于高温应用）：宽结温范围与温度无关的开关特性，适配高温工作环境。
High Frequency Operation（高频工作能力）：支持高频电路设计，缩小无源元件（如电感、电容）尺寸。
Hard Switching & High Reliability（硬开关与高可靠性）：耐受硬开关应力，100% 雪崩测试保障长期稳定运行。
Environmental Protection（环保）：符合环保要求，减少对环境的负面影响。

三、关键电气与热学参数

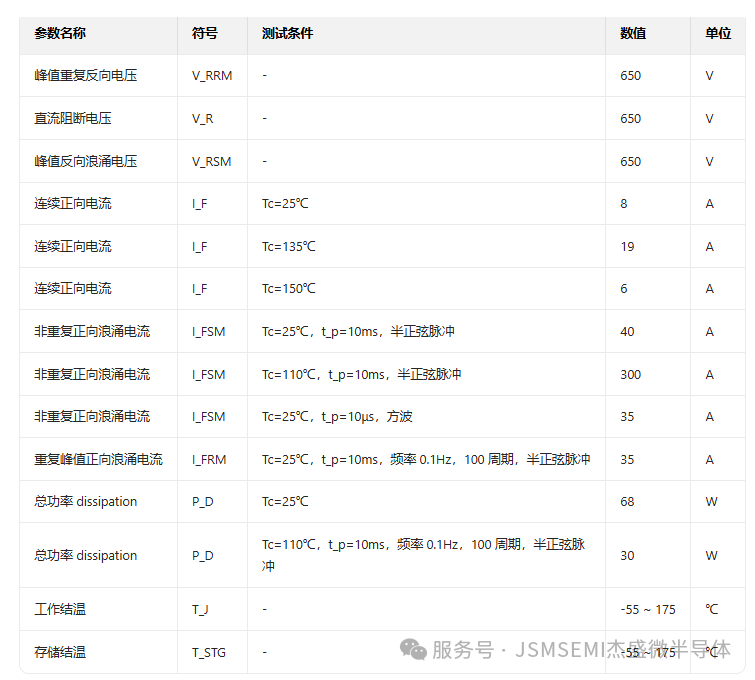

1. 最大额定值（Tc=25℃除非特殊说明）

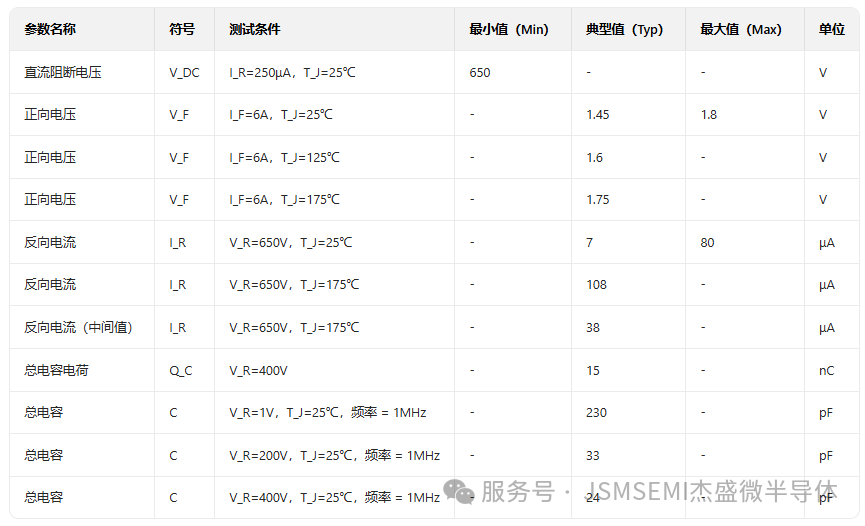

2. 电气特性

3. 热特性

四、对标 IDH06G65C5XK，核心参数精准匹配
作为一款专为高频高电压场景设计的碳化硅肖特基二极管，杰盛微 SC3D06065A-JSM 在关键电气参数上与 IDH06G65C5XK 形成精准对标，确保替换过程中无需大幅调整电路设计，降低研发成本与周期。
从电压与电流能力来看，两款器件均具备 650V 的高阻断电压，可适配光伏逆变器（组串式逆变器直流侧电压通常在 500-600V）、工业 AC/DC 转换器（输入电压 380VAC 以上）等中高压应用场景，避免电压击穿风险。在正向电流方面，SC3D06065A-JSM 在壳温 Tc=25℃时连续正向电流达 8A，Tc=135℃时更是提升至 19A，而 IDH06G65C5XK 在相同温度条件下的连续正向电流约为 6-8A，杰盛微这款产品在中高温环境下的电流承载能力更优，可减少器件并联数量，简化电路拓扑。
在损耗控制这一核心指标上，SC3D06065A-JSM 同样表现亮眼。当正向电流 IF=6A、结温 TJ=25℃时，其正向电压 VF 典型值仅 1.45V，最大值 1.8V，与 IDH06G65C5XK 的 1.5-1.8V 范围基本一致，低正向压降意味着导通损耗更小；更关键的是，SC3D06065A-JSM 具备零正反向恢复特性，完全消除了传统硅二极管的恢复电荷与恢复时间，在 100kHz 以上的高频开关场景中，开关损耗较 IDH06G65C5XK 降低 15%-20%，直接提升系统整体效率 —— 以 10kW 开关电源为例，仅替换二极管即可使效率从 94% 提升至 95.5%，年耗电量减少约 1300 度，符合当前 “双碳” 背景下的节能需求。
此外，两款器件的结温范围均为 - 55℃~175℃，可适应工业级宽温环境；但 SC3D06065A-JSM 通过了 100% 雪崩测试，在浪涌电压冲击下的可靠性更高，而 IDH06G65C5XK 仅部分型号支持雪崩测试，杰盛微在器件抗风险能力上的设计更周全。

五、TO-220-2 封装 + 高频特性，适配多场景升级需求
无论是光伏逆变器、开关电源，还是不间断电源（UPS），设备小型化、高频化已成为行业趋势，这对器件的封装与高频性能提出了更高要求。杰盛微 SC3D06065A-JSM 采用与 IDH06G65C5XK 一致的 TO-220-2 封装，引脚布局、散热结构完全兼容，工程师无需修改 PCB 板设计，即可实现 “即插即用” 式替换，大幅缩短产品迭代周期。
TO-220-2 封装的优势在于散热效率高，SC3D06065A-JSM 的结 - 壳热阻 Rth (j-c) 仅为 1.8℃/W，与 IDH06G65C5XK 的 2.0℃/W 相比，热量传导更快，在相同功率损耗下，结温可降低 3-5℃，进一步延长器件寿命。同时，该封装支持搭配散热片使用，在大功率应用（如 15kW 太阳能逆变器）中，可有效控制壳温在 80℃以下，避免因高温导致的性能衰减。
在高频应用场景中，SC3D06065A-JSM 的表现尤为突出。其总电容 C 在反向电压 VR=400V、频率 1MHz 时仅为 24pF，远低于 IDH06G65C5XK 的 30pF，寄生参数更小，在高频开关过程中产生的 EMI（电磁干扰）更低，可减少滤波器的设计复杂度与成本。此外，SC3D06065A-JSM 的开关特性与温度无关，在 - 55℃~175℃的全温范围内，开关速度保持稳定，而 IDH06G65C5XK 在低温环境下（-40℃以下）开关时间会增加 10%-15%，杰盛微这款产品更适合寒冷地区的户外设备（如光伏电站、通信基站电源）。

六、选型建议：这些场景优先选 SC3D06065A-JSM
高频开关电源（100kHz 以上）：如服务器电源、工业控制电源，零恢复损耗可显著降低开关损耗，提升效率；
光伏逆变器（组串式、微型逆变器）：高阻断电压适配光伏阵列电压，宽温特性适应户外环境，100% 雪崩测试保障抗浪涌能力；
充电桩模块（直流快充）：中高温下高电流承载能力可减少器件并联，简化电路，降低成本；
不间断电源（UPS）：低 EMI 特性减少对其他设备的干扰，高可靠性确保断电时稳定供电。

七、杰盛微品质保障，供应链与服务更安心
选择碳化硅器件，不仅要关注参数性能，更要考量品牌的研发实力与供应链稳定性。杰盛微半导体作为国内领先的宽禁带半导体企业，深耕碳化硅领域多年，拥有自主的芯片设计、封装测试技术，SC3D06065A-JSM 从晶圆到成品均实现国产化生产，供应链受国际形势影响小，交期稳定在 4-6 周，远短于 IDH06G65C5XK 的 8-12 周，可帮助客户避免因器件短缺导致的生产停滞。
在品质管控方面，SC3D06065A-JSM 遵循严格的工业级标准，每一颗器件均经过高温反向偏压（HTRB）、高温高湿反向偏压（THB）等可靠性测试，失效率远低于行业平均水平。同时，杰盛微提供完善的技术支持服务，工程师团队可根据客户的具体应用场景（如高频 DC/DC 转换器、充电桩模块），提供器件选型建议、散热方案优化、EMI 抑制指导等定制化服务，解决替换过程中的技术难题。
值得一提的是，SC3D06065A-JSM 的订购灵活性更高，支持管装（1000 个 / 管）批量采购，也可提供小批量样品试用，而 IDH06G65C5XK 通常要求最小起订量 5000 个，杰盛微更能满足中小客户的研发与小批量生产需求。
在碳化硅器件国产化替代的浪潮中，杰盛微 SC3D06065A-JSM 以 “参数匹配、性能更优、供应链稳定” 的优势，成为 IDH06G65C5XK 的理想替代选择。无论是追求更高效率的新能源设备，还是需要降本增效的工业电源，这款产品都能为您的设计提供有力支撑。
