在工业自动化、数据中心、新能源等领域高速发展的今天，电源系统对效率、可靠性与耐高温性能的要求日益严苛。传统硅基二极管受限于反向恢复损耗、高频性能不足等问题，难以满足高端电源的设计需求。作为专注于半导体领域的创新企业，杰盛微半导体（JSMSEMI）凭借对碳化硅（SiC）技术的深度钻研，推出了SC3D06065N-JSM 碳化硅肖特基二极管，以零恢复电流、高阻断电压、宽温适配等核心优势，为电源系统升级提供全新解决方案。

一、产品基础描述
     SC3D06065N-JSM 是杰盛微半导体（JSMSEMI）推出的碳化硅肖特基二极管，采用DFN5060-8L 封装，具备零正反向恢复电流、650V 高阻断电压、-55 至 175℃宽工作结温等核心特性，可实现无开关损耗、高系统效率及高温应用适配，主要用于 PC 电源、服务器电源、PFC Boost 拓扑等场景；其关键参数包括连续正向电流（Tc=135℃时 7.5A）、正向电压（If=6A,Tj=25℃时典型 1.45V）、热阻（结到壳典型 2.5℃/W） ，同时明确不建议用于军事 / 航空航天、汽车或医疗设备（除非特别指定）。

二、核心特性与优势
1. 核心特性（Features）
电流特性：零正反向恢复电流（Zero Forward/Reverse Recovery Current），避免反向恢复损耗，适配高频场景。
电压特性：高阻断电压（High Blocking Voltage），最大阻断电压达 650V，满足中高压应用需求。
频率特性：支持高频工作（High Frequency Operation），适合高开关频率的电源拓扑。
温度特性：正向电压（VF）具有正温度系数（Positive Temperature Coefficient on V），且开关行为不受温度影响（Temperature Independent Switching Behavior），适配宽温环境。
电流耐受：高浪涌电流能力（High surge current capability），可承受短时大电流冲击。
2. 核心优势（Benefits）
效率提升：无开关损耗（No Switching loss），显著提高系统效率（Higher System Efficiency）。
并联便利：正向电压正温度系数，避免热失控，便于多器件并联使用（Parallel Device Convenience without thermal runaway）。
环境适配：支持高温应用（Higher Temperature Application），工作结温范围宽（-55 至 175℃）。
可靠性：硬开关特性（Hard Switching）结合宽温设计，提升产品可靠性（Higher Reliability）。
环保性：具备环境保护（Environmental Protection）相关设计，符合绿色电子需求。

三、关键参数详情

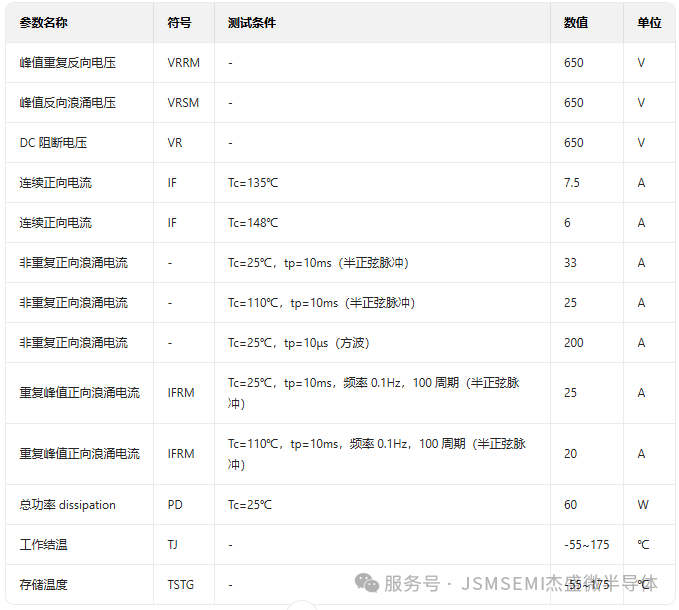

1. 最大额定值（Tc=25℃除非特殊说明）

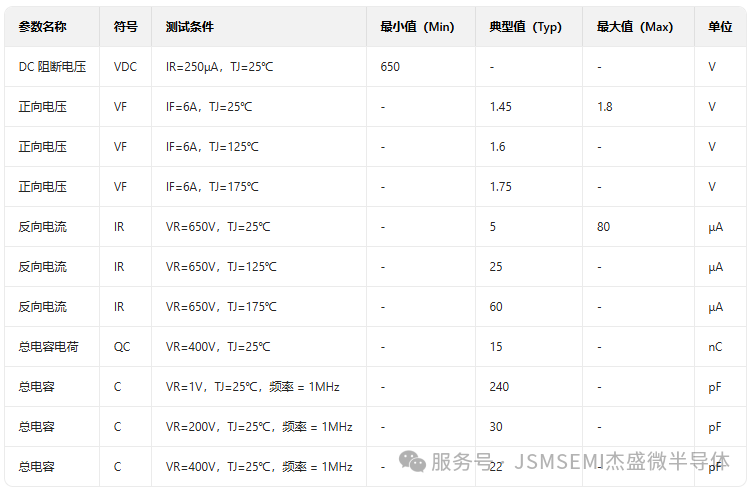

2. 电气特性（测试条件明确，含典型值 / 最大值）

注：该器件为多子二极管（majority carrier diode），无反向恢复电荷（no reverse recovery charge）

3. 热特性

四、重新定义高效：碳化硅肖特基二极管的核心突破
相较于传统硅二极管，杰盛微 SC3D06065N-JSM 最大的技术亮点在于 **“零正反向恢复电流” 特性 **。这一特性源于碳化硅肖特基二极管的独特结构 —— 通过金属与碳化硅半导体形成肖特基结，电流仅由多子（电子）输运，不存在少子存储效应，彻底消除了传统 PN 结二极管开关时因少子复合产生的反向恢复损耗。
从实际应用来看，反向恢复损耗是制约电源效率的关键因素之一。尤其在高频开关场景中，传统硅二极管的反向恢复电流会导致额外的功率损耗，同时引发电压尖峰与电磁干扰（EMI），不仅降低系统效率，还需额外设计缓冲电路来抑制干扰，增加了设计复杂度与成本。而 SC3D06065N-JSM 凭借零恢复电流特性，可实现 “无开关损耗” 运行，配合其 “高频工作能力”，能轻松适配 1MHz 以上的开关频率，让电源系统效率提升至新高度。
此外，该器件还具备正向电压正温度系数与温度独立开关行为两大特性。正向电压随温度升高略有上升的特性，使得多器件并联时不会出现某一器件因温度过低、电压过小而承担过多电流的 “热失控” 问题，极大简化了大功率电源中多器件并联的设计难度；而开关行为不受温度影响的优势，则确保其在 - 55℃至 175℃的宽工作结温范围内，始终保持稳定性能，完美适配工业高温环境与极端气候场景。

五、硬核参数加持：满足多场景严苛需求
一款优秀的半导体器件，不仅需要领先的特性，更需扎实的参数作为性能支撑。杰盛微 SC3D06065N-JSM 在关键参数上的表现，充分展现了其在中高压电源领域的适配能力。
在电压耐受方面，该器件的峰值重复反向电压（VRRM）、峰值反向浪涌电压（VRSM）与 DC 阻断电压（VR）均达到 650V，可稳定应对中高压电源场景中的电压冲击，避免器件击穿风险，为电源系统的安全运行提供可靠保障。
电流承载能力上，SC3D06065N-JSM 展现出出色的适应性。在壳温（Tc）为 135℃时，其连续正向电流（IF）可达 7.5A；即使壳温升至 148℃，仍能保持 6A 的连续正向电流，满足高温环境下的功率输出需求。更值得关注的是其浪涌电流耐受能力 —— 在 25℃环境下，10ms 半正弦脉冲的非重复正向浪涌电流可达 33A，10μs 方波脉冲下更是高达 200A，能轻松应对电源启动、负载突变等场景下的短时大电流冲击，大幅提升系统抗干扰能力。
热管理性能同样亮眼。器件的结到壳热阻（Rth (j-c) 仅为 2.5℃/W） ，意味着热量能快速从芯片核心传递至外壳，配合 60W 的总功率 dissipation（Tc=25℃），即使在高功率运行状态下，也能有效控制结温，避免因过热导致的性能衰减或器件损坏。

六、广泛应用场景：从数据中心到工业电源的全面覆盖
凭借卓越的性能与可靠的参数，杰盛微 SC3D06065N-JSM 已成为多个高端电源场景的理想选择，其应用范围涵盖：
PC 电源与服务器电源：数据中心服务器对电源效率与稳定性要求极高，SC3D06065N-JSM 的零开关损耗与高频特性，可助力服务器电源实现更高转换效率，降低机房能耗；同时宽温特性确保其在服务器密集部署的高温环境中稳定运行。
PFC Boost 拓扑电路：功率因数校正（PFC）是电源系统的核心环节，该器件的高阻断电压与低正向压降，能有效提升 PFC 电路的功率因数与效率，满足日益严格的能效标准（如 80PLUS 钛金认证）。
AC/DC 与 DC/DC 转换器：在工业自动化、新能源充电桩等领域，AC/DC 与 DC/DC 转换器需要频繁切换工作状态，SC3D06065N-JSM 的快速开关特性与抗浪涌能力，可减少转换损耗，提升转换器的响应速度与可靠性。
不间断电源（UPS）：UPS 作为关键设备的 “电力保镖”，需在断电瞬间快速切换供电，该器件的高可靠性与宽温适配能力，确保 UPS 在极端情况下仍能稳定输出，保障设备安全。

七、杰盛微品质：从技术到服务的全方位保障
作为 SC3D06065N-JSM 的研发与生产企业，杰盛微半导体始终以 “技术创新、品质可靠” 为核心，为客户提供兼具性能与稳定性的半导体解决方案。在器件设计与生产过程中，杰盛微严格把控每一个环节，确保产品参数的一致性与可靠性 —— 从文档中详细的 “最大额定值”“电气特性”“热特性” 参数表，到明确的封装尺寸规范（DFN5060-8L 封装，适配自动化焊接工艺），都体现了杰盛微对产品细节的极致追求。
未来，杰盛微将继续深耕碳化硅半导体领域，以更先进的技术、更可靠的产品，助力全球客户突破电源系统的性能瓶颈，为新能源、工业自动化、数据中心等领域的绿色发展注入新动能。
如果您正在为高端电源项目寻找高效、可靠的二极管解决方案，不妨关注杰盛微 SC3D06065N-JSM 碳化硅肖特基二极管，或访问杰盛微官方网站了解更多产品细节 —— 让技术创新，驱动电源效率升级！
