在消费电子、智能硬件、小型机器人与电池供电运动控制场景中，一颗小体积、低功耗、强驱动、高可靠的电机驱动芯片，往往决定产品续航、响应速度与长期稳定性。
       杰盛微半导体（JSMSEMI）推出的JSM8837DTR，正是面向这类场景打造的1.8A/12V 低压 H 桥电机驱动芯片，引脚定义、控制逻辑、功能接口与行业主流型号 DRV8837 高度兼容，在功耗、保护、散热与成本交付上具备明显优势，为摄像机、玩具、智能门锁、小型机器人、医疗便携设备提供一站式高性价比驱动方案。
一、行业痛点：小体积电机驱动的四大挑战
       当下低压运动控制产品不断向小型化、低功耗、高集成、长续航升级，传统方案面临诸多瓶颈：
体积受限：微型云台、电动玩具、便携医疗设备内部空间寸土寸金，大封装难以适配。
功耗焦虑：电池供电设备对待机电流极度敏感，微安级漏电就会大幅缩短续航。
驱动不足：小体积下要输出足够扭矩，同时控制温升与损耗，对导通电阻要求严苛。
可靠性弱：堵转、短路、欠压、过温易损坏芯片与电机，需要完善保护机制。
      杰盛微 JSM8837DTR 以DFN2×2-8 超小封装、120nA 超低待机、1.8A 强劲输出、全场景保护，一站式解决以上难题，成为低压电机驱动的理想选择。

二、核心定位：对标主流型号，国产高可靠替代
JSM8837DTR 定位低压小电流有刷直流电机 / 螺线管驱动，控制接口、引脚分布、电气规格与应用电路可直接对标 DRV8837，硬件替换几乎无需改板，大幅降低客户切换成本与验证周期。

关键对标优势（合规表述，不侵权）
电气规格高度兼容：电机电压 0–12V、逻辑电压 1.8–7V、峰值驱动 1.8A，覆盖同级别主流应用。
控制逻辑完全一致：IN1/IN2 PWM 控制，支持正转 / 反转 / 制动 / 滑行，nSLEEP 休眠控制，程序可快速移植。
保护机制更完善：集成 VCC 欠压闭锁、过流保护、短路保护、过热关断，四重防护提升系统鲁棒性。
功耗与散热更优：120nA 休眠电流，DFN 带裸露焊盘强散热，适合长时间连续工作。
国产供应链保障：杰盛微稳定量产，交期与成本更友好，支撑消费与工业市场批量交付。

三、硬核参数：小身材蕴藏大能力
1. 超强驱动与宽电压适配
电机电源 VM：0–12V，支持单节 / 多节锂电池、干电池、低压母线供电。
逻辑电源 VCC：1.8–7V，直接对接 3.3V/5V MCU，无需电平转换。
最大输出电流：1.8A，满足云台、锁体、阀门、玩具电机的扭矩需求。
导通电阻：HS+LS 典型 330mΩ，低损耗、低发热，提升系统效率。
2. 业界领先低功耗
休眠电流：典型 120nA，关机静态功耗几乎可忽略。
工作电流：PWM 工况下毫安级，电池设备续航显著提升。
独立电源架构：逻辑与电机供电分离，进一步降低系统功耗。

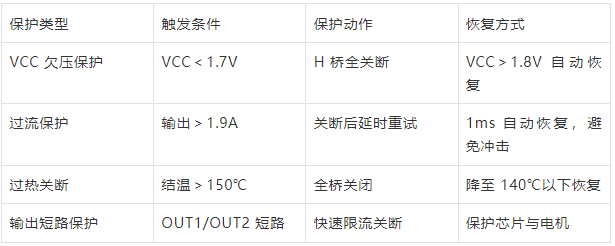

3. 完整保护机制，无惧异常工况
4. 超小封装与易用设计

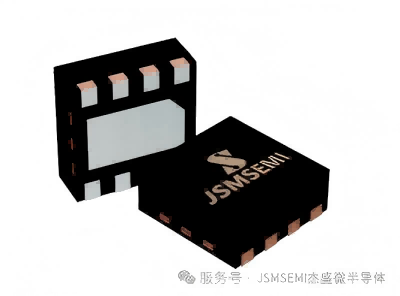

封装：DFN2×2-8，2mm×2mm 微型尺寸，适合高密度 PCB。
散热：底部裸露散热焊盘，强制接地提升散热能力。
外围极简：VM、VCC 各配 1 颗 0.1μF 陶瓷电容即可稳定工作。
控制友好：内置输入下拉电阻，MCU I/O 直接驱动，无需外部电阻。


四、控制逻辑：简单 4 种模式，覆盖全部运动需求

      JSM8837DTR 采用IN1/IN2 PWM 控制 + nSLEEP 休眠，逻辑清晰、程序易写：

nSLEEP=0：进入超低功耗休眠，适合电池设备长期待机。
PWM 调速：通过 IN1/IN2 输入占空比，实现无级调速，响应快、精度高。
制动模式：快速停转，提升定位精度，适合云台、阀门控制。

五、典型应用：覆盖多场景低压运动控制
      JSM8837DTR 凭借小体积、低功耗、强保护、高兼容，广泛用于：
摄像 / 云台设备：镜头变焦、防抖机构、小型云台俯仰驱动。
消费电子与玩具：电动玩具、智能锁体、电动牙刷、剃须刀驱动。
机器人与智能硬件：小型机器人关节、扫地机边刷、智能窗帘。
医疗与办公设备：便携医疗机构、打印机进纸、电磁阀控制。
电池供电类产品：低功耗仪表、手持设备、物联网执行机构。
典型工作点：VM=9V，VCC=3.3V，Iout=800mA，长期稳定运行温升低、噪音小、可靠性高。

六、方案价值：为什么选择杰盛微 JSM8837DTR？
1. 替换成本极低
---引脚对引脚兼容，PCB 几乎不改板，直接替换对标型号。
---控制时序一致，固件只需小幅验证，快速量产。
2. 功耗与续航更强
---120nA 休眠电流，电池供电设备续航提升明显。
---低导通电阻，降低发热，提升连续工作能力。
3. 可靠性与安全性更高
---四重硬件保护，减少电机烧毁、芯片损坏风险。
---工业级温度范围：-40℃~85℃，适应恶劣环境。
4. 国产优势明显
---杰盛微稳定供货，交期可控。
---性价比突出，BOM 成本优化空间大。
---提供技术支持，快速响应 FAE 需求。

七、应用设计要点（工程师必看）
电源去耦：VM、VCC 引脚就近放置 0.1μF 陶瓷电容，粗走线接地。
散热处理：散热焊盘必须可靠接地，建议铺铜或多层板接地。
电源顺序：VM 与 VCC 可任意上电 / 掉电，1.8–7V 内可短接共用。
限流保护：过流阈值 1.9A，堵转 / 短路自动保护，提升系统寿命。
休眠控制：长时间待机务必拉低 nSLEEP，最大化节省电量。

八、总结：小体积电机驱动的国产优选
       在低压、小电流、电池供电的运动控制赛道，高集成、低功耗、小尺寸、高可靠是永恒追求。
       杰盛微 JSM8837DTR 以1.8A 驱动能力、12V 宽压、120nA 超低功耗、DFN2×2-8 超小封装、全场景保护，并与行业主流型号高度兼容，为客户提供稳定、易用、高性价比的一站式解决方案。
       无论是消费电子、智能硬件、玩具机器人还是便携医疗设备，JSM8837DTR 都能以更小体积、更低功耗、更强可靠性，助力产品更快落地、更稳运行、更具市场竞争力。

关于杰盛微半导体
      杰盛微半导体（JSMSEMI）专注于电源管理、电机驱动、功率器件的研发、设计与销售，面向消费、工业、汽车市场提供高可靠性模拟与混合信号芯片。公司以技术创新为核心，坚持国产自主可控，为客户提供高性能、高性价比、高兼容性的芯片解决方案，助力中国制造升级。
      如需样品、规格书、应用方案或技术支持，欢迎联系杰盛微半导体官方渠道，我们将为您提供一站式服务。
